90022-AS

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Contacts,Spring Loaded 3A 贴片安装
供应商型号: UA-90022-AS
供应商: 海外现货
标准整包数: 2500

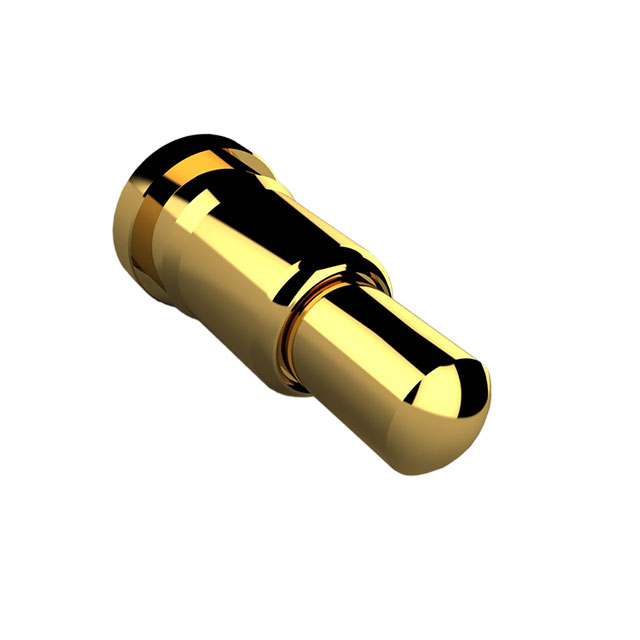

PRECI-DIP 圆形连接器 90022-AS

90022-AS概述


    产品简介


    产品名称:SMT弹簧加载接触器
    产品型号:90022-AS
    制造商:Preci-Dip
    产品类型:表面贴装(SMT)弹簧加载接触器
    主要功能:提供可靠的电连接,适用于多种电子设备
    应用领域:广泛应用于PCB表面贴装、连接器系统、充电站及模块堆叠等领域

    技术参数


    - 材料:
    - 活塞:黄铜合金,镀金0.5微米(20µ")
    - 管壳:黄铜合金,镀金0.5微米(20µ")
    - 弹簧:不锈钢
    - 电气特性:
    - 额定电流:连续3A @ 10°C温升;峰值5A
    - 额定电压:交流100VRMS,直流150V
    - 接触电阻:最大20毫欧姆
    - 环境条件:
    - 工作温度:-55°C至125°C
    - 经过振动测试(符合IEC 512.6d / IEC 68-2-6标准)
    - 经过冲击测试(符合IEC 512.6d / IEC 68-2-27标准)
    - 不超过1微秒的电气不连续性
    - 机械特性:
    - 耐久性:至少40,000次循环
    - 行程:1.4毫米(0.055英寸)
    - 工作行程:4.25-2.9毫米(0.167-0.114英寸)
    - 初始力:0.25牛顿
    - 半行程力:0.6牛顿

    产品特点和优势


    - 瑞士制造:采用瑞士精密加工技术和高质量材料,确保产品的高性能和长寿命。
    - 无缝壳体结构:无接缝设计避免了焊锡渗透到管壳内部。
    - 金镀层:防止腐蚀,提升产品耐用性。
    - 平滑活塞行程:确保接触可靠,使用寿命长。
    - 强韧结构:整体结构稳固,适合多种应用环境。
    - RoHS认证:符合环保标准,更安全可靠。

    应用案例和使用建议


    - 应用场景:PCB表面贴装、连接器系统、充电站、模块堆叠等。
    - 使用建议:
    - 在装配过程中确保焊接质量,以提高接触可靠性。
    - 定期检查和维护,确保长期稳定运行。
    - 根据实际需求选择合适的弹簧力和行程。

    兼容性和支持


    - 兼容性:可以安装在单列直插式(SIP)或条带(STRIP)上,并且可提供卷带包装。
    - 支持:如有特殊定制需求,请联系厂商讨论具体要求。

    常见问题与解决方案


    - 问题1:如何保证焊接质量?
    解决方案:确保使用正确的焊接温度和时间,以防止虚焊和短路。
    - 问题2:如何避免腐蚀?
    解决方案:定期检查并清洁接触点,保持干燥环境。
    - 问题3:如何判断产品耐久性是否满足需求?
    解决方案:参考制造商提供的机械特性数据,进行验证测试。

    总结和推荐


    综合评估:这款SMT弹簧加载接触器具备出色的性能和高可靠性,适用于多种应用场合。其独特的设计和高品质的制造工艺使其在市场上具有很强的竞争力。
    推荐意见:强烈推荐使用这款产品,尤其是在需要高可靠性和长时间运行的应用环境中。

90022-AS参数

参数
端接 -
额定电流 3A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 Contacts,Spring Loaded
颜色 -
安装方式 贴片安装
零件状态 在售
包装方式 散装

90022-AS厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

90022-AS数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 90022-AS 90022-AS数据手册

90022-AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.5725 ¥ 4.7976
5000+ $ 0.4813 ¥ 4.0329
10000+ $ 0.455 ¥ 3.8129
25000+ $ 0.4113 ¥ 3.4463
50000+ $ 0.3813 ¥ 3.1949
库存: 2541
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 11994
