首页  >  产品百科  >  831-83-016-10-001101

831-83-016-10-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: 插口 16pin 3A 金 黑色 支架安装,通孔安装
供应商型号: AV-A-PRD8318301610001!A
供应商: Avnet
标准整包数: 370

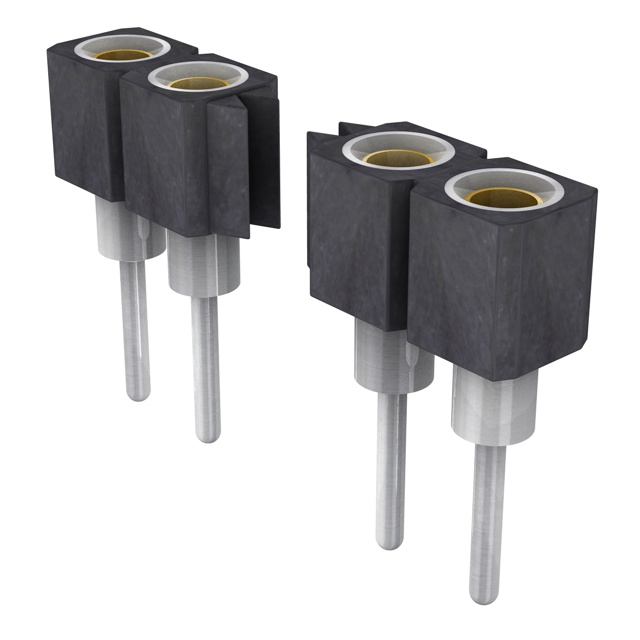

PRECI-DIP 圆形连接器 831-83-016-10-001101

831-83-016-10-001101概述

    单行2mm直焊尾硬质度PCB插座连接器——831系列

    产品简介


    831系列单行插拔式PCB插座连接器是由PRECI-DIP公司生产的一款高性能电子元件。该连接器采用“硬质”设计,能够在广泛的温度范围内保持良好的性能。其主要用途包括数据传输、信号处理、控制电路以及电源供应等方面,广泛应用于各种电子设备中。

    技术参数


    - 连接器类型: 单行插拔式
    - 间距: 2 mm,直焊尾设计
    - 材料:
    - 绝缘体: 黑色玻璃填充聚合物(LCP-GF30-FR),UL 94V-O阻燃等级
    - 套管: 铜锌合金(CuZn36Pb3,C36000)
    - 触点夹: 铍铜(C17200)
    - 接触匹配针直径: 0.40至0.66 mm,0.50 mm方形
    - 插入力: 0.7 N(典型值)
    - 拔出力: 0.4 N(典型值)(使用0.46 mm直径光面钢规)
    - 机械寿命: 至少500个循环
    - 额定电流: 3 A
    - 接触电阻: 最大10 mΩ
    - 耐电压: 最小1000 V RMS
    - 剪切保持力: 最小40 N(在施加轴向力时不移位)
    - 接触保持力: 最小3.3 N(符合MIL-DTL-83734标准,第4.6.4.2节)
    - 绝缘电阻: 相邻两触点之间最小10'000 MΩ(交流500 V)
    - 电容: 相邻两触点之间最大1 pF
    - 空气和爬电距离: 最小0.7 mm(取决于系列)
    - 操作温度范围: -55 ... +125 °C
    - 气候类别: 55/125/21(符合IEC标准)
    - 湿度范围: 年平均湿度75%
    - 最大工作电压: 100 VRMS/150 VDC(2.54 mm网格)

    产品特点和优势


    831系列连接器具有多项显著的优势。首先,它的机械强度高,能够承受较大的剪切力和拔出力。其次,它的接触保持力非常稳定,即使在高温和高湿环境中也能保持良好的接触效果。此外,它还通过了多种环境测试,如干热、潮湿、冷态、热冲击等,确保了其在恶劣环境下的可靠性。最后,该连接器还具有优秀的阻燃性能和抗氧化能力,适合用于需要长期稳定工作的场合。

    应用案例和使用建议


    831系列连接器广泛应用于数据通信、工业自动化、汽车电子等领域。例如,在高速数据传输系统中,它可以确保信号的可靠传输;在汽车电子控制单元中,它能够提高系统的稳定性。在实际应用中,用户需要注意的是,连接器的设计是为了满足特定的电气特性和环境条件。因此,在选择时,要根据具体的应用需求选择合适的型号和配置。例如,对于需要高机械强度的应用,可以选择具有更长机械寿命的版本。

    兼容性和支持


    831系列连接器与其他品牌的插拔式PCB插座连接器相比具有良好的兼容性,可以在不更改现有布线布局的情况下进行替换。PRECI-DIP公司提供全面的技术支持和服务,包括产品选型指导、安装培训和售后维护。公司网站提供了详尽的产品文档和技术资料,方便用户获取所需的信息。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及相应的解决方案:
    1. 插入困难:
    - 问题: 插入时阻力过大。
    - 解决方法: 检查连接器孔径是否合适,必要时可重新钻孔。
    2. 接触不良:
    - 问题: 使用一段时间后接触电阻增大。
    - 解决方法: 清理连接器接口,检查是否有氧化或污染物。
    3. 焊接缺陷:
    - 问题: 焊接时出现虚焊或气泡。
    - 解决方法: 按照正确的焊接工艺执行,确保焊接温度和时间控制得当。

    总结和推荐


    总体而言,831系列单行插拔式PCB插座连接器是一款技术先进、性能稳定的电子元件,适用于各种严苛的工作环境。其优越的机械强度、稳定的电气特性以及良好的环境适应能力使其成为数据传输和信号处理领域的理想选择。对于需要高可靠性和稳定性的应用场景,强烈推荐使用此款连接器。

831-83-016-10-001101参数

参数
端接 -
额定电流 3A
外壳材料 -
针脚数 16pin
触头镀层 - 配接
类型 插口
颜色 黑色
安装方式 支架安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

831-83-016-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

831-83-016-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 831-83-016-10-001101 831-83-016-10-001101数据手册

831-83-016-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
370+ $ 1.3449 ¥ 11.9019
1110+ $ 1.3328 ¥ 11.7957
库存: 370
起订量: 370 增量: 370
交货地:
最小起订量为:370
合计: ¥ 4403.7
直接购买
加入购物车
