450-10-206-00-018101

产品分类: 圆形连接器
厂牌: PRECI-DIP

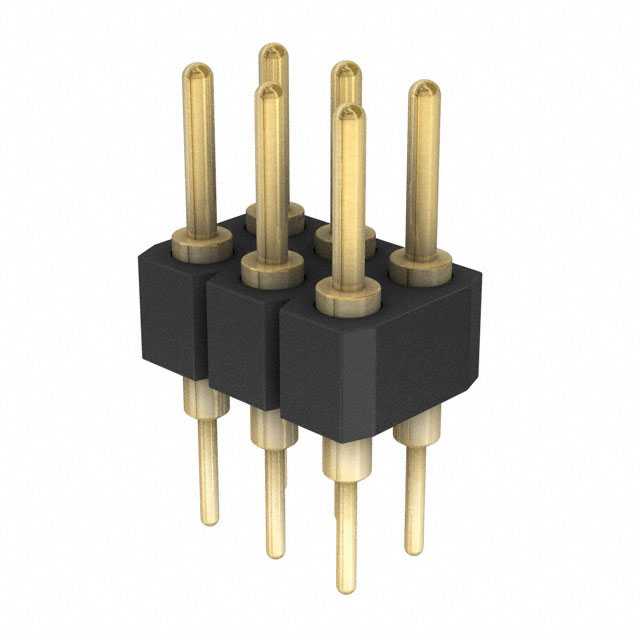

产品描述: Header,Push-Pull 焊盘 6pin Glass Filled Polychlorinated Terphenyl 3A 金 黑色 通孔安装 7.62mm(长度)*5.08mm(高度)
供应商型号: 450-10-206-00-018101
供应商: 国内现货
标准整包数: 760
PRECI-DIP 圆形连接器 450-10-206-00-018101

450-10-206-00-018101概述

    PCB Connectors Series 450 技术手册

    1. 产品简介


    本产品为双排PCB连接器系列450,主要用于将电路板上的导线或其他元件可靠地连接在一起。其主要功能包括信号传输、电源供应和接地等。该系列广泛应用于计算机、通信设备、工业自动化、家用电器等领域。

    2. 技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR),UL 94V-0级阻燃。
    - 接触材料: 铜锌36铅3 (C36000),连接针直径为0.76毫米。
    - 机械寿命: 至少500个循环。
    - 额定电流: 3安培。
    - 绝缘强度: 最小1000伏交流。
    - 工作温度范围: -55至+125摄氏度。
    - 工作湿度范围: 年平均湿度75%。
    - 最大工作电压: 100伏交流/150伏直流(2.54毫米间距)。

    3. 产品特点和优势


    - 可靠性高: 具备最小40牛顿的夹持力,接触件保持力不低于3.3牛顿,保证长期稳定运行。
    - 环境适应性强: 可承受多种极端环境测试,如干热、湿热、冷热冲击等。
    - 耐腐蚀: 经受盐雾、二氧化硫、硫化氢等腐蚀性气体测试,满足长期使用的需要。
    - 电气性能优秀: 绝缘电阻大于10000兆欧,电容小于1皮法。

    4. 应用案例和使用建议


    - 计算机主板: 确保各模块间的信号传输稳定。
    - 通信设备: 满足高频信号传输的要求。
    - 工业自动化: 在复杂环境中仍能可靠工作。
    使用建议:
    - 在焊接过程中,确保焊点质量,避免虚焊或短路。
    - 定期检查连接器的磨损情况,及时更换老化部件。

    5. 兼容性和支持


    - 兼容性: 适用于多种电路板设计,满足不同的安装需求。
    - 厂商支持: PRECI-DIP公司提供全方位的技术支持和售后服务,包括产品选型指导和技术咨询。

    6. 常见问题与解决方案


    - Q: 焊接后发现连接器无法正常工作?
    - A: 检查焊点是否完好,确保无虚焊或短路现象。
    - Q: 连接器接触不良?
    - A: 清理接触面,确保没有灰尘或杂质影响接触效果。
    - Q: 使用过程中出现断路?
    - A: 检查连接器是否受到物理冲击或过热损坏。

    7. 总结和推荐


    总体来看,Series 450 PCB连接器是一款具有高可靠性、良好环境适应性和优秀电气性能的产品。其广泛的适用性和出色的耐用性使其成为各种应用场合的理想选择。强烈推荐使用此产品,特别是在对连接器要求较高的场景中。

450-10-206-00-018101参数

参数
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 6pin
触头镀层 - 配接
长*宽*高 7.62mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

450-10-206-00-018101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

450-10-206-00-018101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 450-10-206-00-018101 450-10-206-00-018101数据手册

450-10-206-00-018101封装设计

查看详情并下载
Symbol
Footprint
3D Model
