803-87-044-30-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: 插口 44pin 3A 金 黑色 支架安装,贴片安装
供应商型号: UA-803-87-044-30-001101
供应商: 海外现货
标准整包数: 96
PRECI-DIP 圆形连接器 803-87-044-30-001101

803-87-044-30-001101概述

    PCB Connectors 系列 803 技术手册

    产品简介

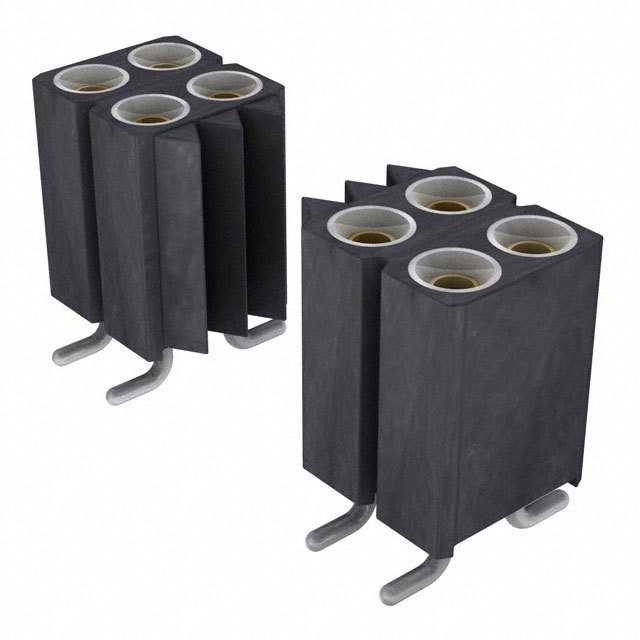

    产品类型:双排垂直表面贴装连接器
    主要功能:用于印刷电路板(PCB)上的信号传输,适用于各种数据、控制和电源应用
    应用领域:广泛应用于消费电子、工业自动化、通信设备、汽车电子等领域

    技术参数


    | 参数类别 | 具体参数 |

    | 绝缘材料 | 黑色玻璃填充聚酯PCT-GF30-FR |
    | 阻燃等级 | UL 94V-0 |
    | 外壳材料 | 黄铜CuZn36Pb3 (C36000) |
    | 接触夹(6指爪)材料 | 铍青铜C17200 |
    | 配对引脚直径 | 0.70至0.90 mm,0.635 mm方型 |
    | 插入力 | 1.2 N (典型值) |
    | 拔出力 | 0.6 N (典型值)(配0.76 mm直径钢规) |
    | 机械寿命 | 最小500次循环 |
    | 额定电流 | 3 A |
    | 接触电阻 | 最大10 mΩ |
    | 介电强度 | 最小1000 VRMS |
    | 共面性(SMD端子) | 最大0.1 mm(测量长度为25 mm的连接器) |

    产品特点和优势


    特点:
    - 双排设计,节省空间,提高布线效率
    - 黑色玻璃填充聚酯绝缘材料,具备良好的耐热和阻燃性能
    - 黄铜外壳和铍青铜接触夹,保证长期使用下的稳定性和耐用性
    - 支持高达3 A的额定电流,适合多种电力和信号传输应用
    优势:
    - 高可靠性,最小机械寿命达到500次循环
    - 良好的抗振动和冲击性能,适应恶劣的工作环境
    - 符合多项国际标准,如UL 94V-0、IEC 60512等

    应用案例和使用建议


    应用案例:
    - 作为数据传输接口连接多层PCB
    - 在工业控制系统中实现复杂电路间的信号传输
    使用建议:
    - 在高振动环境中使用时,建议采用额外固定措施
    - 长时间暴露于高温环境下,需考虑温度补偿设计

    兼容性和支持


    兼容性:
    - 与相同型号的产品完全兼容
    - 可与具有2.54 mm间距的其他PCB连接器配合使用
    支持:
    - 厂商提供详细的技术支持和售后服务
    - 定期进行质量检查和维护

    常见问题与解决方案


    1. 插入力过大
    - 解决办法:确保装配孔尺寸符合要求,适当调整装配工具的压力
    2. 接触不良
    - 解决办法:检查引脚直径和插座规格是否匹配,清洁连接点并重新安装

    总结和推荐


    该款PCB连接器系列803在技术规格和性能方面表现优异,尤其适用于需要高可靠性和稳定性的场合。无论是工业自动化还是消费电子领域,它都能发挥重要作用。尽管初期成本较高,但其出色的使用寿命和稳定性使其成为长期投资的理想选择。因此,我强烈推荐这款产品给需要高性能连接器的客户。

803-87-044-30-001101参数

参数
外壳材料 -
针脚数 44pin
触头镀层 - 配接
类型 插口
颜色 黑色
端接 -
额定电流 3A
安装方式 支架安装,贴片安装
零件状态 在售

803-87-044-30-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

803-87-044-30-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 803-87-044-30-001101 803-87-044-30-001101数据手册

803-87-044-30-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 3.85 ¥ 32.263
192+ $ 3.5125 ¥ 29.4348
576+ $ 2.9625 ¥ 24.8258
1920+ $ 2.775 ¥ 23.2545
5760+ $ 2.6125 ¥ 21.8928
库存: 373
起订量: 96 增量: 96
交货地:
最小起订量为:96
合计: ¥ 3097.24
