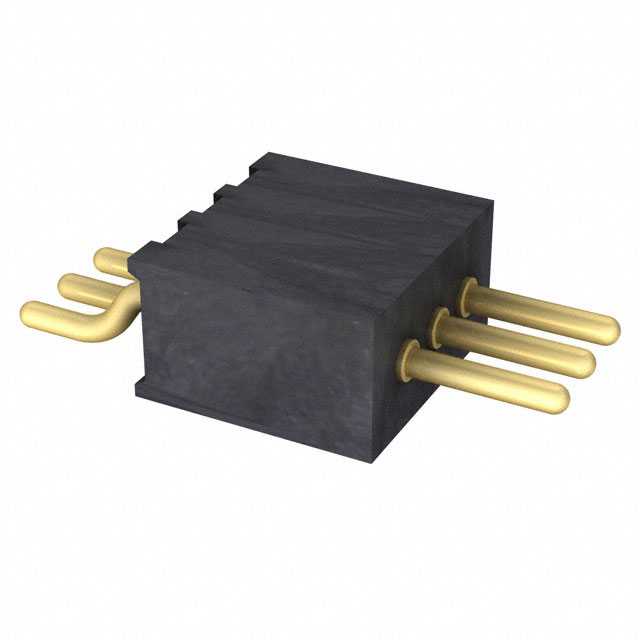

860-10-003-40-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 3pin Glass Filled Polychlorinated Terphenyl 1A 金 黑色 SMD,P=1mm(卧贴) 贴片安装 4mm(长度)*8.73mm(高度)
供应商型号: 860-10-003-40-001101
供应商: 国内现货
标准整包数: 1090
PRECI-DIP 圆形连接器 860-10-003-40-001101

860-10-003-40-001101概述

    PCB Connectors Series 860: A Comprehensive Guide

    1. 产品简介


    PCB连接器系列860是一款超小型化表面贴装平行安装PCB针式连接器,主要应用于需要高度集成和可靠连接的场合。这些连接器具有单行设计,采用1毫米间距,特别适合空间有限的应用场景,如消费电子产品、通信设备和工业控制设备。

    2. 技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR),达到UL 94V-O级防火标准。
    - 接触材料: 黄铜CuZn36Pb3(C36000)。
    - 连接针直径: 0.40毫米。
    - 机械寿命: 最小500次循环。
    - 额定电流: 1安培。
    - 介电强度: 最小500伏特(AC)。
    - 共面性: SMD端子最大0.1毫米(测量长度为25毫米的连接器)。
    - 工作温度范围: -55到+125摄氏度。
    - 湿度范围: 年平均湿度75%。

    3. 产品特点和优势


    - 超小型化设计: 1毫米间距使得连接器非常紧凑,适用于空间受限的设计。
    - 高可靠性: 最小500次机械循环寿命,确保长期稳定运行。
    - 防火材料: 达到UL 94V-O级防火标准,提高安全性。
    - 耐环境性: 可以承受多种极端环境测试,包括高温、低温、湿热和振动测试。
    - 高精度连接: 共面性控制在0.1毫米内,保证稳定的电气连接。

    4. 应用案例和使用建议


    - 消费电子: 适用于手机、平板电脑等手持设备中的内部连接。
    - 通信设备: 在路由器、交换机等设备中实现电路板之间的连接。
    - 工业控制: 在自动化控制系统中作为信号传输接口。
    使用建议:
    - 在焊接过程中注意温度控制,避免过高的温度导致焊点损坏。
    - 安装时需确保连接器与PCB的共面性,避免因共面性不良导致的电气故障。
    - 定期检查连接器的状态,特别是在恶劣环境中使用时,及时更换磨损部件。

    5. 兼容性和支持


    这些连接器兼容标准的2毫米和2.54毫米PCB网格尺寸,支持Tin和Gold-over-Nickel表面处理工艺。厂商提供详细的订购信息和技术支持服务,确保客户能够顺利使用这些连接器。

    6. 常见问题与解决方案


    - Q: 如何确定正确的连接器型号?
    A: 参考订购信息中的模板,替换"N"为所需的触点数量即可。

    - Q: 连接器能否承受极端环境?
    A: 是的,它们已经通过了一系列环境测试,包括高温、低温、湿热和振动测试。

    - Q: 如何进行焊接操作?
    A: 需要遵循J-STD-002A标准,使用SnAg3.8Cu0.7焊料,在245°C下焊接5秒。

    7. 总结和推荐


    PCB连接器系列860凭借其超小型化设计、高可靠性以及广泛的适用性,在众多应用场景中表现出色。无论是消费电子、通信设备还是工业控制,这些连接器都是理想的选择。强烈推荐用于需要高密度连接和可靠性的场合。

860-10-003-40-001101参数

参数
端接 焊盘
额定电流 1A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 3pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 4mm(长度)*8.73mm(高度)
通用封装 SMD,P=1mm(卧贴)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

860-10-003-40-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

860-10-003-40-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 860-10-003-40-001101 860-10-003-40-001101数据手册

860-10-003-40-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1090+ $ 0.8125 ¥ 6.825
3270+ $ 0.5872 ¥ 4.9324
10900+ $ 0.5189 ¥ 4.3587
32700+ $ 0.4023 ¥ 3.3791
库存: 0
起订量: 1090 增量: 1
交货地:
最小起订量为:1090
合计: ¥ 0
