首页  >  产品百科  >  860-10-002-40-001101

860-10-002-40-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 2pin Glass Filled Polychlorinated Terphenyl 1A 金 黑色 SMD,P=1mm,卧贴 贴片安装 3mm(长度)*8.73mm(高度)
供应商型号: 437-8601000240001101
供应商: Mouser
标准整包数: 1

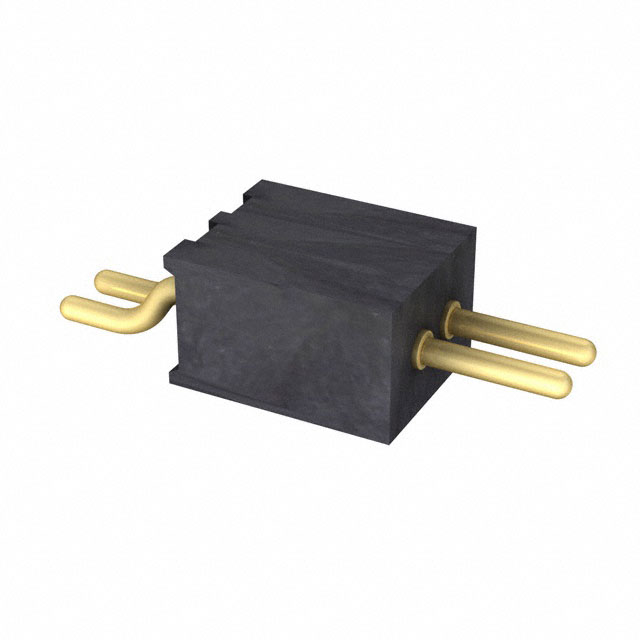

PRECI-DIP 圆形连接器 860-10-002-40-001101

860-10-002-40-001101概述

    PCB Connectors Series 860: A Comprehensive Guide

    1. 产品简介


    PCB Connectors Series 860 是一款超小型印刷电路板(PCB)针式连接器,专为微型化设计和高密度布线应用而开发。它适用于各种电子设备和系统,如通信设备、消费电子产品和工业自动化设备。这种连接器采用单排布局,具有表面贴装平行安装方式,确保高可靠性和低接触电阻。

    2. 技术参数


    | 参数 | 值 |

    | 接触直径 | 0.40 mm |
    | 额定电流 | 1 A |
    | 工作电压 | 100 VRMS / 150 VDC |
    | 绝缘强度 | ≥ 500 V RMS |
    | 环境温度范围 | -55...+125 °C |
    | 气候类别(IEC) | 55/125/21 |
    | 最大焊接温度 | 260 °C |
    | 机械寿命 | ≥ 500 次 |
    | 最小剪切力 | 40 N |
    | 插拔力 | ≥ 3.3 N |
    | 相邻接触间的绝缘电阻 | ≥ 10'000 MΩ |
    | 相邻接触间的电容 | ≤ 1 pF |
    | 位移公差 | ≤ 0.1 mm |

    3. 产品特点和优势


    - 超小型设计:Series 860 连接器体积小巧,特别适合于需要高密度布线的应用场景。
    - 高可靠性:通过一系列严格的环境测试,确保连接器在极端条件下的稳定性和可靠性。
    - 兼容性广泛:支持多种焊接工艺,包括传统的焊锡和无铅焊接,满足不同制造需求。
    - 高性能:额定电流达到 1 A,绝缘强度高达 500 V RMS,确保信号传输的稳定性。
    - 易于装配:提供金镀层的连接器终端,易于焊接,且不易氧化。

    4. 应用案例和使用建议


    - 通信设备:用于各类通信模块和设备内部的信号传输,例如无线通信模块和网络设备。
    - 消费电子产品:应用于便携式设备和智能穿戴设备中,提高产品的集成度和可制造性。
    - 工业自动化设备:在自动化生产线中用于设备之间的信号传输和控制,确保高效和稳定的运行。
    使用建议:
    - 在使用过程中,需注意连接器的焊接温度不得超过 260 °C。
    - 在多轴振动环境中使用时,建议增加防震措施,以减少连接器的磨损和损坏。
    - 定期检查连接器的焊接质量,确保无虚焊或冷焊现象。

    5. 兼容性和支持


    - 兼容性:本产品可以与各种标准的PCB板兼容,具体尺寸和孔径见技术手册。
    - 技术支持:制造商提供详尽的技术文档和支持服务,用户可以通过电话或邮件咨询具体问题。

    6. 常见问题与解决方案


    - 问题1:如何判断连接器是否安装正确?
    - 解决方案:检查连接器与PCB板的对齐情况,确认焊接质量,必要时使用放大镜检查。
    - 问题2:连接器频繁脱落怎么办?
    - 解决方案:检查连接器的焊接是否牢固,重新焊接或加固固定点。
    - 问题3:连接器接触不良如何处理?
    - 解决方案:清洁连接器和PCB板的触点,重新焊接,确保良好的电气接触。

    7. 总结和推荐


    综上所述,PCB Connectors Series 860 是一款极具竞争力的产品,其超小型设计、高可靠性和广泛的应用场景使其在市场上占据一席之地。无论是通信设备还是消费电子产品,这款连接器都是理想的选择。如果您正在寻找一种能够提高设备集成度和可靠性的连接器,那么Series 860无疑是一个值得推荐的优质选择。

860-10-002-40-001101参数

参数
端接 焊盘
额定电流 1A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 2pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 3mm(长度)*8.73mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

860-10-002-40-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

860-10-002-40-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 860-10-002-40-001101 860-10-002-40-001101数据手册

860-10-002-40-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.7406 ¥ 6.2581
100+ $ 0.5775 ¥ 4.8799
500+ $ 0.4914 ¥ 4.1523
3260+ $ 0.3942 ¥ 3.2385
8150+ $ 0.3738 ¥ 3.1586
库存: 1540
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.67
