800-80-006-20-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP

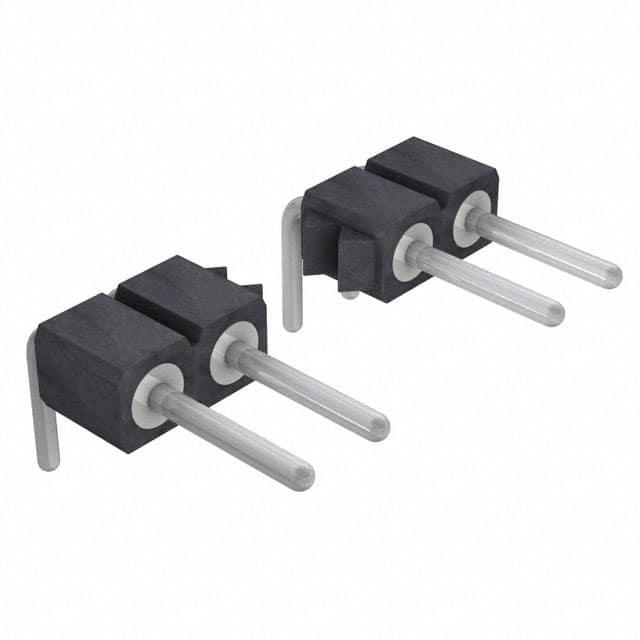

产品描述: Preci-Dip 2.54mm间距6p单排排针, 直角, 通孔安装
供应商型号: 800-80-006-20-001101
供应商: 国内现货
标准整包数: 5

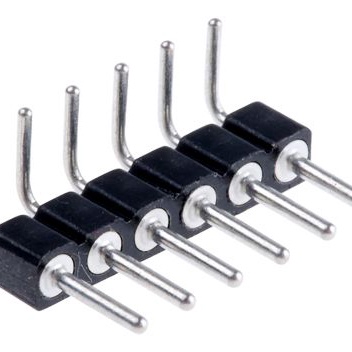

PRECI-DIP 圆形连接器 800-80-006-20-001101

800-80-006-20-001101概述

    PCB Connectors Series 800: Technical Overview and Analysis

    1. 产品简介


    PCB Connectors Series 800 是一款用于印刷电路板连接的单行直角焊接尾端接插件。它们主要应用于数据信号控制和电源应用,提供2.54mm或5.08mm间距的连接解决方案。这些连接器具有可靠的设计,适用于各种环境条件,确保在不同应用场景中的稳定性和高效性。

    2. 技术参数


    以下是Series 800 PCB Connectors的主要技术参数:
    - 绝缘材料:黑色玻璃填充聚酯(PCT-GF30-FR),符合UL 94V-O防火等级。
    - 接触材料:黄铜(CuZn36Pb3,C36000)。
    - 针脚直径:0.76mm。
    - 机械寿命:最小500个循环。
    - 额定电流:3A。
    - 耐压强度:最小1000VRMS。
    - 安装方式:直角焊锡尾端。
    - 排数:单行。
    - 电镀选项:金(0.25µm)、锡(0.25µm或0.75µm金)。
    - 订购信息:系列号、排数编号、电镀代码、焊接方式、连接针选择。
    - 孔径尺寸:
    - 2mm网格:成品孔径Ø0.7±0.09/-0.06mm,钻孔孔径Ø0.8±0.02mm。
    - 2.54mm网格:成品孔径Ø1±0.09/-0.06mm,钻孔孔径Ø1.15±0.02mm。
    - 孔镀层:
    - 锡:5-15µm锡镀层,底部铜厚至少25µm。
    - 镍金:0.05-0.2µm金镀层,镍厚2.5-5µm,底部铜厚至少25µm。

    3. 产品特点和优势


    Series 800 PCB Connectors具备以下几个显著特点:
    - 高可靠性:通过了多种严苛的环境测试,如高温、低温、振动、冲击等。
    - 优异的电气性能:绝缘电阻高达10MΩ,适用于高电压环境。
    - 耐用性强:机械寿命长,最小可达500个循环。
    - 广泛的温度适应性:工作温度范围为-55°C到+125°C。
    - 防潮性能好:具有出色的湿热耐受性。
    - 易用性:多种电镀选择,适用不同的焊接工艺。
    - 认证认可:通过UL认证,适用于多种工业应用。

    4. 应用案例和使用建议


    Series 800 PCB Connectors广泛应用于通信设备、计算机硬件、工业自动化系统等领域。为了确保最佳效果,在使用时应注意以下几点:
    - 确保正确的焊接温度和时间,以避免损坏连接器。
    - 检查焊接后是否存在虚焊或焊点不牢固的情况。
    - 在极端环境下使用时,需特别注意环境温度和湿度的影响。
    - 使用合适的电镀选项,根据应用需求选择适合的材料和工艺。

    5. 兼容性和支持


    Series 800 PCB Connectors具有良好的兼容性,可以与其他标准的2.54mm和5.08mm间距的PCB连接器配套使用。制造商提供了全面的技术支持,包括详细的安装指南和技术文档,帮助客户更好地理解和使用该产品。如有任何疑问或技术支持需求,可以通过指定的电话和邮箱联系制造商。

    6. 常见问题与解决方案


    - Q: 如何正确焊接Series 800 PCB Connectors?
    - A: 遵循制造商提供的焊接规范,保持焊接温度在245°C至260°C之间,焊接时间为5秒至20秒。确保焊接过程中无气泡、裂纹等缺陷。

    - Q: 如何判断焊接质量是否合格?
    - A: 检查焊接后的外观,确认是否有明显的焊点不牢固或虚焊现象。同时,可以通过测量接触电阻来验证焊接质量。
    - Q: 如何处理连接器的接触不良问题?
    - A: 首先检查焊点是否有松动或脱落,若发现松动则重新焊接。若仍存在问题,可尝试更换新的连接器。

    7. 总结和推荐


    总体来看,Series 800 PCB Connectors是一款设计精良、性能卓越的产品。它在电气性能、机械寿命和环境适应性方面表现优秀,特别适用于对稳定性要求较高的应用场景。对于需要高度可靠的PCB连接解决方案的客户,强烈推荐选用Series 800 PCB Connectors。

800-80-006-20-001101参数

参数
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 6pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
长*宽*高 15.24mm(长度)*9.46mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

800-80-006-20-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

800-80-006-20-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 800-80-006-20-001101 800-80-006-20-001101数据手册

800-80-006-20-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.1574
125+ ¥ 7.0053
375+ ¥ 6.7256
1000+ ¥ 6.5824
2000+ ¥ 6.437
库存: 624
起订量: 70 增量: 0
交货地:
最小起订量为:5
合计: ¥ 35.78
