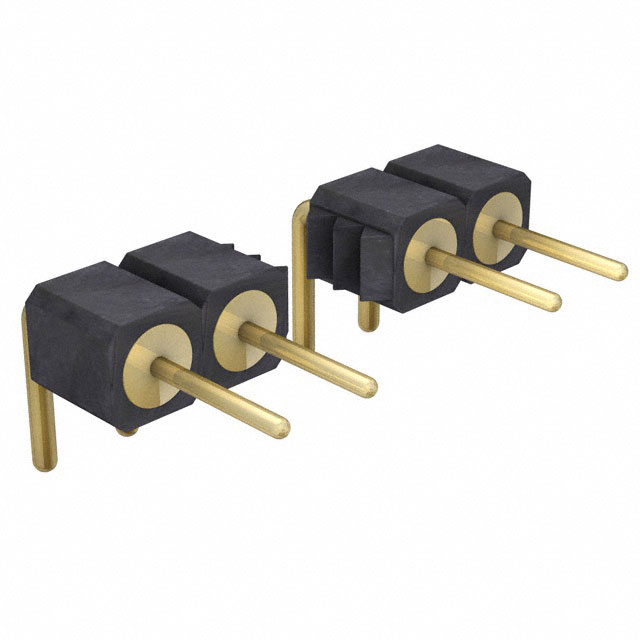

399-10-106-10-009101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 6pin 3A 金 黑色 通孔安装
供应商型号: 399-10-106-10-009101-ND
供应商: Digi-Key
标准整包数: 1
PRECI-DIP 圆形连接器 399-10-106-10-009101

399-10-106-10-009101概述

    PCB Connectors系列399的技术手册解析

    产品简介


    类型:单排板对板连接器
    主要功能:实现电路板之间的信号和电源传输
    应用领域:广泛应用于工业控制、汽车电子、通信设备、家用电器等多个领域

    技术参数


    | 参数名称 | 规格 |

    | 针直径 | 0.47 mm |
    | 插针方式 | 直角焊接尾端 |
    | 端子镀层 | 镀金0.25 µm、镀锡 |
    | 额定电流 | 3 A |
    | 绝缘强度 | 最小1000 V RMS |
    | 机械寿命 | 最少500次循环 |
    | 工作温度范围 | -55 ... +125 °C |
    | 环境适应性 | 符合IEC 55/125/21气候类别标准 |
    | 剪切力 | 最小40 N(无轴向力位移) |
    | 插拔力 | 最小30 N(最大孔径下),典型值50 N |

    产品特点和优势


    特点:
    - 采用黑玻璃填充聚酯PCT-GF30-FR绝缘材料,具备UL 94V-0阻燃等级
    - 高接触可靠性,剪切力和插拔力指标优异
    - 通过多项环境测试,如干热、湿热、冷稳态、热冲击、振动、冲击、耐腐蚀等
    - 支持多种镀层选项,满足不同应用场景需求
    优势:
    - 优良的机械和电气性能,保证长时间稳定工作
    - 高额定电流,适用于大功率应用场景
    - 多种镀层选择,提高连接器的防腐蚀性能和使用寿命
    - 广泛的环境适应性,确保在恶劣条件下仍能正常工作

    应用案例和使用建议


    应用场景:
    - 在工业自动化控制系统中,用于连接各种传感器和执行器
    - 在汽车电子系统中,用于连接车灯、仪表盘和车身控制模块
    使用建议:
    - 安装时要确保焊点均匀、牢固,避免虚焊
    - 连接前检查焊盘和针孔尺寸匹配,避免因尺寸不一致导致接触不良
    - 在进行多次插拔操作后,定期检查连接器的磨损情况,必要时更换

    兼容性和支持


    兼容性:
    - 该连接器与大多数标准的2.54 mm间距PCB兼容
    - 可以根据客户需求定制不同数量的极数
    支持和服务:
    - 厂商提供详细的安装指南和技术文档
    - 提供售后服务,针对常见问题提供解决方案

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查焊点是否牢固,重新焊接 |
    | 电气接触不良 | 清理连接器上的氧化物,确保针孔与插针紧密配合 |
    | 防腐性能不佳 | 更换镀金版本的连接器,增强防腐性能 |

    总结和推荐


    综上所述,这款399系列PCB连接器凭借其优良的机械性能、电气性能和环境适应性,在多个应用领域具有广泛的适用性和竞争力。特别是其良好的接触可靠性和额定电流处理能力,使其成为许多高要求应用场景的理想选择。总体而言,我强烈推荐使用这款产品,尤其是在需要高可靠性的场合。

399-10-106-10-009101参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 -
针脚数 6pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

399-10-106-10-009101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

399-10-106-10-009101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 399-10-106-10-009101 399-10-106-10-009101数据手册

399-10-106-10-009101封装设计

查看详情并下载
Symbol
Footprint
3D Model
