802-10-008-20-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 8pin Glass Filled Polychlorinated Terphenyl 3A 金 黑色 通孔安装 10.16mm(长度)*12mm(高度)
供应商型号: 437-8021000820001101
供应商: Mouser
标准整包数: 1

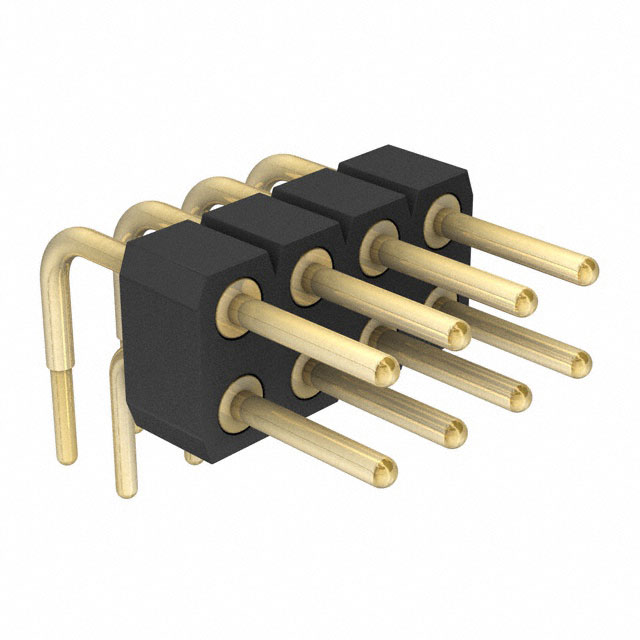

PRECI-DIP 圆形连接器 802-10-008-20-001101

802-10-008-20-001101概述


    产品简介


    产品类型:PCB连接器
    主要功能:这款双排PCB连接器主要用于将电子组件连接到印刷电路板(PCB)上,提供可靠的电连接。它采用右侧焊接尾设计,确保了在高振动环境下的稳定性和耐用性。
    应用领域:适用于各种电子设备中,如工业控制、医疗设备、通信设备、消费电子产品等领域,特别是在需要高温、高湿、振动等恶劣环境下工作的场合。

    技术参数


    - 连接器类型:双排连接器
    - 针间距:2.54毫米
    - 连接器方向:直角焊接尾
    - 针直径:0.76毫米
    - 绝缘材料:黑玻璃填充聚酯PCT-GF30-FR
    - 阻燃等级:UL 94V-0
    - 接触材料:黄铜CuZn36Pb3 (C36000)
    - 额定电流:3安培
    - 最小机械寿命:500次循环
    - 最小介电强度:1000伏(RMS)
    - 操作温度范围:-55至+125摄氏度
    - 湿度范围:年均湿度75%
    - 最大工作电压:100VRMS/150VDC(2.54毫米网格)

    产品特点和优势


    这款双排PCB连接器具有以下几个显著的特点和优势:
    1. 高性能材料:采用UL 94V-0级阻燃材料,确保在恶劣环境下的安全性和可靠性。
    2. 高接触稳定性:具有较高的抗压和抗拉力,能够在高振动环境下保持稳定的电连接。
    3. 宽广的工作温度范围:-55至+125摄氏度的操作温度范围,使其适应各种严苛的应用环境。
    4. 卓越的电气性能:绝缘电阻高达10,000兆欧,最小介电强度为1000伏(RMS),保证了高可靠性。
    5. 抗腐蚀能力:通过盐雾测试、二氧化硫(SO2)测试、硫化氢(H2S)测试等多项严格环境测试,确保在恶劣条件下的耐用性。

    应用案例和使用建议


    这款连接器广泛应用于工业控制、医疗设备、通信设备等领域。例如,在自动化生产线上的控制柜中,该连接器能够承受高温、高湿和高频振动,确保系统正常运行。
    使用建议:
    1. 在安装前,务必确保焊盘和孔尺寸符合规范要求,以确保良好的焊接效果。
    2. 安装时应注意对准引脚和孔位,避免弯曲或损坏引脚。
    3. 在高振动环境中,建议使用防松装置以提高连接器的稳定性。

    兼容性和支持


    该产品与市场上大多数标准PCB孔径兼容,且有多种针数选择。PRECIDIP公司提供了全面的技术支持和服务,包括售前咨询、安装指导和技术培训等。用户可以通过电话、邮件或官网获取更多信息和支持。

    常见问题与解决方案


    问题1:焊接过程中连接器受损。
    解决方案:使用适当的焊接工具和温度设置,确保焊接过程平稳进行。此外,可以在焊接前对引脚进行预处理,以减少热应力。
    问题2:连接器接触不良。
    解决方案:检查焊接质量,确保所有引脚都正确焊接。如果接触不良持续存在,可以尝试重新焊接或更换新的连接器。
    问题3:连接器插拔次数超过额定值后失效。
    解决方案:遵循制造商推荐的使用周期,避免频繁插拔超过规定次数。如果需要频繁插拔,建议使用更高耐用性的连接器。

    总结和推荐


    综上所述,这款PRECIDIP双排PCB连接器具有卓越的电气性能、高可靠性和广泛的环境适应性。其独特的材料特性和出色的抗腐蚀能力,使其成为在极端条件下工作的理想选择。对于需要在严苛环境中工作的设备,这款连接器是不二之选。因此,我们强烈推荐这款连接器作为各种电子设备中的关键部件。

802-10-008-20-001101参数

参数
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 8pin
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 10.16mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

802-10-008-20-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

802-10-008-20-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 802-10-008-20-001101 802-10-008-20-001101数据手册

802-10-008-20-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.622 ¥ 22.1559
10+ $ 2.2885 ¥ 19.3378
25+ $ 2.068 ¥ 17.4746
100+ $ 1.9224 ¥ 16.2443
250+ $ 1.7496 ¥ 14.7841
600+ $ 1.2744 ¥ 10.7687
1200+ $ 1.2285 ¥ 10.3808
3000+ $ 1.218 ¥ 10.2921
5400+ $ 1.197 ¥ 10.1147
库存: 400
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.15
