399-80-147-10-009101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 47pin Glass Filled Polychlorinated Terphenyl 3A 锡 黑色 通孔安装 119.38mm(长度)*8.8mm(高度)
供应商型号: 399-80-147-10-009101
供应商: 国内现货
标准整包数: 130
PRECI-DIP 圆形连接器 399-80-147-10-009101

399-80-147-10-009101概述


    产品简介

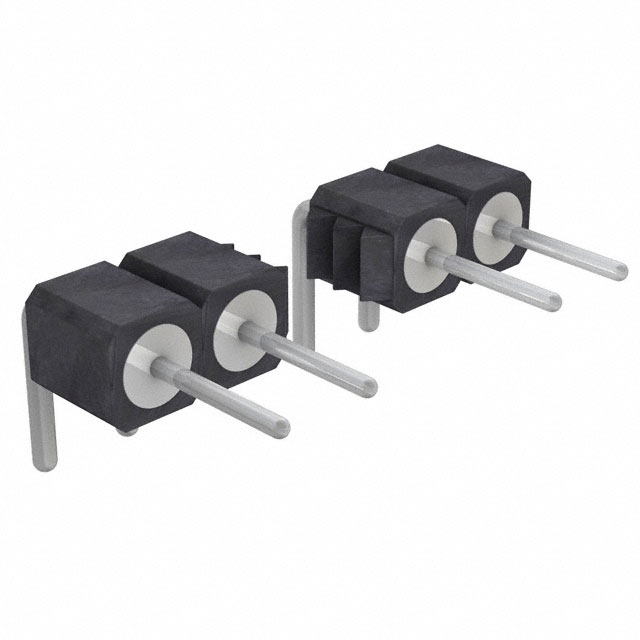

    PCB连接器系列 399 是一种单排直角焊脚插针连接器,主要用于印刷电路板(PCB)的连接。该连接器具备2.54毫米的标准间距,适用于各种需要高可靠性和高性能的电子设备,如计算机、工业控制设备、通信设备等。该连接器通过提供稳定的电气连接,确保设备在复杂环境中仍能保持高效运行。

    技术参数


    - 绝缘体材料: 黑色玻璃填充聚酯PCT-GF30-FR,符合UL 94V-O阻燃标准
    - 接触材料: 黄铜CuZn36Pb3 (C36000)
    - 连接针直径: 0.47毫米
    - 最小机械寿命: 500次循环
    - 额定电流: 3安培
    - 介电强度: 最小1000伏特 RMS
    - 操作温度范围: -55至+125摄氏度
    - 气候类别 (IEC): 55/125/21
    - 工作湿度范围年平均: 75%
    - 最大工作电压: 100 VRMS/150 VDC (2.54毫米网格)

    产品特点和优势


    PCB连接器系列 399 具备以下独特功能和优势:
    - 可靠性高: 经过严格的机械和电气测试,包括冷热冲击、湿热试验、盐雾腐蚀等,确保长期稳定工作。
    - 抗振动: 具备较强的抗振能力,可在各种恶劣环境下保持正常工作。
    - 安装简便: 采用标准2.54毫米间距设计,便于安装和布线。
    - 高耐腐蚀性: 表面处理工艺先进,能够抵抗多种化学物质的侵蚀,适用于严苛环境。
    - 兼容性广: 可与其他标准规格的连接器和设备兼容,适用于多领域的应用。

    应用案例和使用建议


    PCB连接器系列 399 广泛应用于工业自动化、通信设备、计算机主板等领域。例如,在工业控制系统中,这些连接器可用于连接传感器、执行器和其他模块,确保信号传输的稳定性。在使用这些连接器时,建议注意以下几点:
    - 布线整齐: 确保焊脚安装时不会发生短路现象,避免信号干扰。
    - 正确焊接: 使用适当的焊接温度和时间,确保焊点牢固可靠。
    - 防护措施: 在恶劣环境下使用时,考虑增加防护措施以防止物理损坏或化学腐蚀。

    兼容性和支持


    PCB连接器系列 399 与标准规格的连接器兼容,易于集成到现有的电子系统中。PRECIDIP SA 提供详尽的技术支持和售后服务,包括产品咨询、安装指导和技术问题解答。公司位于瑞士德莱蒙特,联系方式如下:
    - 电话: +41 (0)32 421 04 00
    - 传真: +41 (0)32 421 04 01
    - 电子邮件: sales@precidip.com
    - 网站: www.precidip.com

    常见问题与解决方案


    1. Q: 连接器在高温环境下出现异常?
    - A: 检查绝缘材料是否有破损或老化迹象,必要时更换连接器。确保周围环境温度不超过产品规格限制。

    2. Q: 连接不稳定导致信号传输质量下降?
    - A: 检查连接器是否松动,确保所有连接点牢固无误。如有需要,重新焊接连接点。
    3. Q: 遇到电磁干扰问题?
    - A: 确认连接器是否已正确接地。同时检查是否有其他电磁干扰源,并采取适当屏蔽措施。

    总结和推荐


    PCB连接器系列 399 在技术参数和应用领域上表现出色,其高可靠性、抗环境干扰能力和广泛的适用范围使其成为市场上颇具竞争力的产品。无论是工业控制、通信还是计算机设备,这款连接器都能满足您的需求。鉴于其卓越性能和高性价比,我们强烈推荐您选择PCB连接器系列 399,以确保电子系统的稳定性和长久使用寿命。

399-80-147-10-009101参数

参数
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 47pin
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 119.38mm(长度)*8.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

399-80-147-10-009101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

399-80-147-10-009101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 399-80-147-10-009101 399-80-147-10-009101数据手册

399-80-147-10-009101封装设计

查看详情并下载
Symbol
Footprint
3D Model
