853-83-034-20-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: 插口 34pin 1A 金 黑色 支架安装,通孔安装 22mm(长度)*6.49mm(高度)
供应商型号: UA-853-83-034-20-001101
供应商: 海外现货
标准整包数: 64

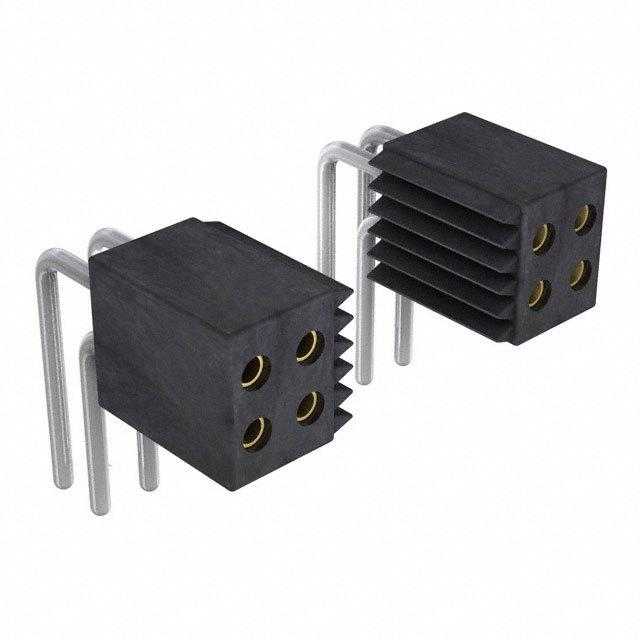

PRECI-DIP 圆形连接器 853-83-034-20-001101

853-83-034-20-001101概述


    产品简介


    PCB连接器系列 853
    双排超微型PCB插座连接器,带有直角焊脚设计。这种连接器适用于各种电子设备和系统中,特别是在需要高密度连接和紧凑布局的应用场合。本系列产品以其出色的机械强度和电性能,在信号传输和电源分配方面表现出色。

    技术参数


    - 绝缘体材料:黑色玻璃填充聚酯PCT-GF30-FR
    - 阻燃等级:UL 94V-O
    - 套筒材料:黄铜CuZn36Pb3 (C36000)
    - 触点夹(三爪)材料:铍青铜C17200
    - 适配针直径:0.38至0.50毫米
    - 插入力:典型值为0.5牛顿
    - 拔出力:典型值为0.2牛顿(钢制量规直径0.41毫米)
    - 机械寿命:最小500次循环
    - 额定电流:1安培
    - 接触电阻:最大20毫欧姆
    - 介电强度:最小500伏特峰值
    - 操作温度范围:-55至+125摄氏度
    - 湿热周期测试:25/55摄氏度,相对湿度90-100%,每个周期24小时
    - 冷稳态测试:-55摄氏度,持续2小时
    - 热冲击测试:-55至+125摄氏度,5个循环,每次30分钟
    - 振动测试:10至500赫兹,10克,每分钟一个倍频程,每个轴10个循环
    - 冲击测试:50克,11毫秒,三个轴各三次冲击
    - 焊锡性测试:符合J-STD-002A标准
    - 耐腐蚀性测试:符合盐雾、二氧化硫和硫化氢测试标准
    - 板孔尺寸:
    - 2毫米网格:成品孔直径0.7 + 0.09/-0.06毫米 | 钻孔直径0.8 ± 0.02毫米
    - 2.54毫米网格:成品孔直径1 + 0.09/-0.06毫米 | 钻孔直径1.15 ± 0.02毫米
    - 板孔电镀:
    - 表面处理:孔电镀
    - 锡:5-15微米锡,覆盖至少25微米铜
    - 铜:至少25微米铜
    - 镍金:0.05-0.2微米金,覆盖2.5-5微米镍,覆盖至少25微米铜

    产品特点和优势


    该PCB连接器系列853具有以下显著特点和优势:
    - 耐高温和湿热环境:可在极端温度和湿度条件下稳定工作。
    - 高可靠性:具备超过500次的机械寿命,确保长期可靠的性能。
    - 快速插拔:典型的插入力仅为0.5牛顿,拔出力仅为0.2牛顿,操作简便且高效。
    - 优异的电性能:接触电阻低,确保信号传输的稳定性。
    - 机械强度:剪切力和接触力均高于行业标准,确保结构的坚固耐用。

    应用案例和使用建议


    这些连接器适用于多种电子设备,如服务器、路由器、医疗设备等,特别适合于需要高密度连接和紧凑布局的应用场合。建议在安装过程中确保所有连接器完全正确对齐,并保持焊接质量,以确保最佳性能。

    兼容性和支持


    此系列连接器支持定制的镀层选项,如镀金或镀锡。此外,制造商提供详尽的技术支持和售后服务,确保客户在使用过程中的任何问题都能得到及时解决。

    常见问题与解决方案


    - 问题:接触电阻偏高
    - 解决方案:检查连接器是否完全插入并正确焊接。如果仍然存在问题,可以尝试重新清洁和焊接。
    - 问题:无法插入
    - 解决方案:确保连接器与焊盘对齐,并使用正确的插入力。必要时可使用适当的工具帮助插入。
    - 问题:耐热性不足
    - 解决方案:检查是否符合标准的焊接温度要求。对于特定应用,可以考虑选用更高耐温等级的连接器。

    总结和推荐


    综上所述,PCB连接器系列853凭借其出色的电气性能、机械可靠性和广泛的环境适应能力,在市场上具有显著的竞争优势。无论是在服务器还是医疗设备中,这些连接器都是理想的选件。我们强烈推荐这一系列连接器用于任何需要高密度连接和紧凑布局的应用场合。

853-83-034-20-001101参数

参数
类型 插口
颜色 黑色
端接 -
额定电流 1A
外壳材料 -
针脚数 34pin
触头镀层 - 配接
长*宽*高 22mm(长度)*6.49mm(高度)
安装方式 支架安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

853-83-034-20-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

853-83-034-20-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 853-83-034-20-001101 853-83-034-20-001101数据手册

853-83-034-20-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
512+ $ 4.0125 ¥ 33.6248
1536+ $ 3.5 ¥ 29.33
5120+ $ 3.1875 ¥ 26.7113
库存: 2944
起订量: 512 增量: 64
交货地:
最小起订量为:512
合计: ¥ 17215.89
