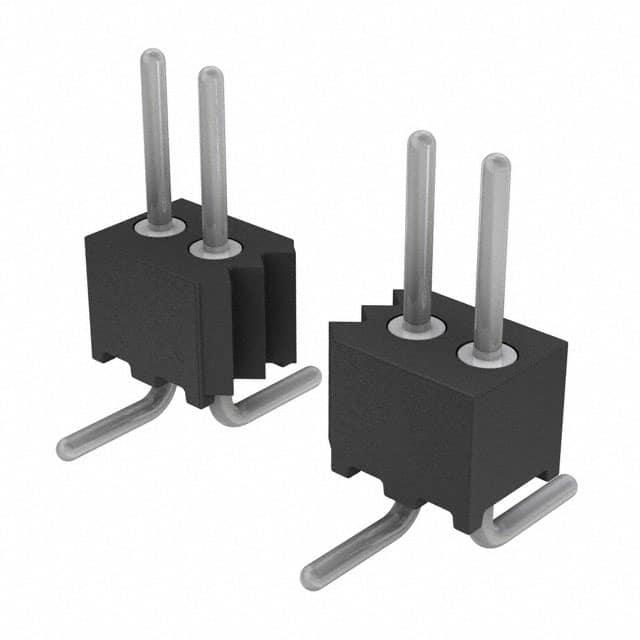

850-80-012-30-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Preci-Dip 1.27mm间距12p单排排针, 直角, 表面
供应商型号: 7020238
供应商: 海外现货
标准整包数: 5
PRECI-DIP 圆形连接器 850-80-012-30-001101

850-80-012-30-001101概述

    PCB Connectors Series 850 技术手册

    1. 产品简介


    PCB Connectors Series 850 是一款超小型表面贴装直角鸥翼式PCB插针连接器。该系列专为高密度互连设计,广泛应用于各类电子产品,如通信设备、计算机、消费电子和工业自动化等领域。单排设计使其非常适合需要紧凑空间布局的应用场合。

    2. 技术参数


    - 材料和结构
    - 绝缘体:黑色玻璃填充聚酯(PCT-GF30-FR),具有UL 94V-O阻燃等级。
    - 触点:黄铜CuZn36Pb3 (C36000),直径0.41 mm。

    - 电气性能
    - 额定电流:1 A。
    - 耐压:最小值1000 V RMS。
    - 插拔寿命:至少500次循环。
    - 接触电阻:绝缘电阻≥10'000 MΩ @ 500 V AC,相邻接触之间的电容≤1 pF。
    - 机械性能
    - 剪切保持力:最小40 N(轴向力下无位移)。
    - 接触保持力:符合MIL-DTL-83734标准,最小3.3 N。
    - 环境适应性
    - 工作温度范围:-55...+125 °C。
    - 气候类别(IEC):55/125/21。
    - 工作湿度范围年均值:75%。
    - 环境测试:通过了干热稳态、湿热循环、冷稳态、热冲击、正弦振动、冲击、可焊性、耐焊接热、湿敏度和抗腐蚀性等多项测试。

    3. 产品特点和优势


    Series 850 连接器具备以下优势:
    - 超小型化设计:适用于高密度电路板的空间要求。
    - 可靠的电气性能:额定电流为1 A,满足多种应用场景的电流需求。
    - 高可靠性:经受严苛的环境测试,确保长期稳定运行。
    - 易于安装:表面贴装技术(SMT)使安装过程简单快捷。

    4. 应用案例和使用建议


    - 应用场景:通信基站、服务器、个人电脑、智能手机和平板电脑。
    - 使用建议:
    - 在使用前确保电路板表面平整且清洁,以避免影响连接器的可靠性。
    - 尽量减少连接器的频繁插拔,以延长使用寿命。
    - 使用高温锡膏进行焊接,确保良好的焊点质量。

    5. 兼容性和支持


    - 兼容性:与标准2 mm和2.54 mm间距的PCB钻孔兼容。
    - 包装:标准包装为卡片盒,可根据客户需求提供卷带包装。
    - 技术支持:Precidip SA 提供全面的技术支持和售后服务,包括产品选型、安装指导和故障排除等。

    6. 常见问题与解决方案


    - 问题1:连接器无法正常插入。
    - 解决方案:检查PCB孔径和孔壁镀层是否符合标准,确保孔径正确且镀层均匀。
    - 问题2:焊接后出现虚焊。
    - 解决方案:使用适合的焊料并调整焊接温度和时间,确保焊接质量和牢固性。

    7. 总结和推荐


    综上所述,Series 850 PCB连接器凭借其出色的电气性能、高可靠性以及易于安装的特点,在高密度互连应用中表现出色。建议在设计需要紧凑空间布局的电路板时优先考虑使用该系列连接器。同时,Precidip SA 的全面技术支持和服务保障也为用户提供了额外的信心保证。

850-80-012-30-001101参数

参数
外壳材料 Glass fiber reinforced​​PET
针脚数 12pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 1A
长*宽*高 2.2mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

850-80-012-30-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。
