351-80-104-00-017101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 4pin 3A 锡 黑色 通孔安装
供应商型号: 351-80-104-00-017101
供应商: 国内现货
标准整包数: 500

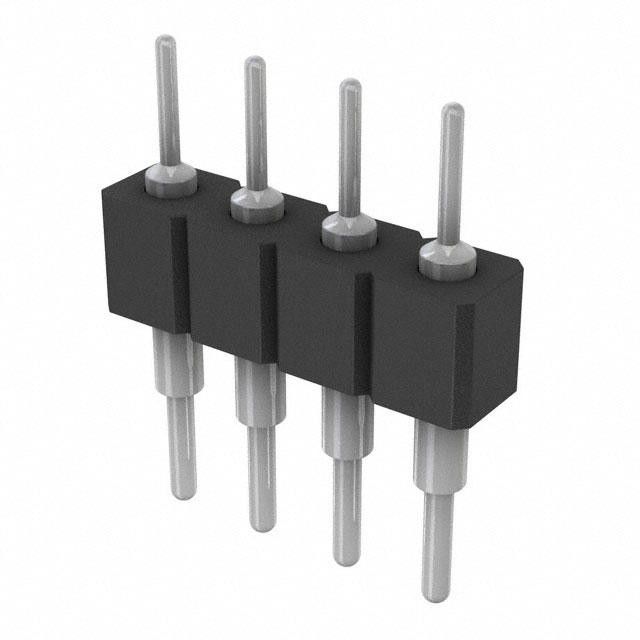

PRECI-DIP 圆形连接器 351-80-104-00-017101

351-80-104-00-017101概述

    PCB Connectors Series 351 技术手册概述

    产品简介


    Series 351 是一种用于印刷电路板(PCB)连接器的产品系列。该系列包含单排连接器,适用于各种电子设备中的信号传输、控制及电源应用。主要功能包括稳定可靠的电连接、较高的机械强度及适应恶劣环境的能力。该系列连接器广泛应用于通信设备、工业自动化系统及消费电子产品等领域。

    技术参数


    - 外观尺寸:单排,2.54 mm 间距,直焊尾,针直径 0.47 mm
    - 绝缘体材料:黑色玻璃填充聚酯(PCT-GF30-FR),阻燃等级 UL 94V-0
    - 接触材料:黄铜 CuZn36Pb3 (C36000)
    - 电气特性:针直径 0.47 mm,最小机械寿命 500 次循环,额定电流 3 A,介电强度最小值 1000 V RMS
    - 工作温度范围:-55 °C 至 +125 °C
    - 湿度范围:年均湿度最大值 75%
    - 最大工作电压:100 VRMS/150 VDC(2.54 mm 网格)

    产品特点和优势


    Series 351 连接器具备以下独特功能和优势:
    - 高机械强度:剪切保持力最小值 40 N,接触(套筒/夹子)保持力最小值 3.3 N
    - 卓越的电气性能:绝缘电阻最小值 10,000 MΩ,相邻两触点之间的电容最大值 1 pF
    - 广泛的环境适应性:通过多项环境测试,如干热、湿热、冷热冲击等,确保在极端条件下的可靠性
    - 防腐蚀能力:通过盐雾、二氧化硫及硫化氢等腐蚀性气体的测试

    应用案例和使用建议


    - 通信设备:可作为信号传输的关键部件,确保通信信号的可靠传输
    - 工业自动化系统:适用于需要高度可靠性的控制系统,提升系统的整体稳定性
    - 消费电子产品:适用于各种家用电器,如电视、冰箱等,提升产品性能和耐用性
    使用建议:
    - 确保安装过程中正确使用焊锡,避免因焊接不良导致的接触问题
    - 在组装过程中遵循正确的安装顺序,以防止连接器损坏

    兼容性和支持


    - 兼容性:Series 351 可与其他标准 PCB 设备无缝连接,提供灵活的应用组合
    - 技术支持:制造商 Preci-Dip SA 提供全面的技术支持和售后服务,包括技术咨询、故障排除及定制解决方案

    常见问题与解决方案


    - 问题一:安装后连接不稳定
    - 解决办法:检查焊点是否牢固,重新焊接或更换新的连接器
    - 问题二:接触不良
    - 解决办法:检查针直径是否匹配,确保安装正确并清洁接触点
    - 问题三:接触点腐蚀
    - 解决办法:定期进行清洁处理,使用防护剂以增强抗腐蚀性能

    总结和推荐


    Series 351 连接器以其出色的机械强度、优异的电气性能及广泛的工作温度范围,在多个行业中展现出显著的优势。其广泛的应用案例和优秀的技术支持使其成为一款值得信赖的选择。总体来说,我们强烈推荐 Series 351 连接器用于各种电子设备中,特别是在要求高可靠性的应用场景中。

351-80-104-00-017101参数

参数
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 -
针脚数 4pin
触头镀层 - 配接
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

351-80-104-00-017101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

351-80-104-00-017101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 351-80-104-00-017101 351-80-104-00-017101数据手册

351-80-104-00-017101封装设计

查看详情并下载
Symbol
Footprint
3D Model
