851-87-009-30-136101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 焊盘 9pin 1A 金 黑色 贴片安装 11.84mm(长度)*3.4mm(高度)
供应商型号: 851-87-009-30-136101
供应商: Verical
标准整包数: 438

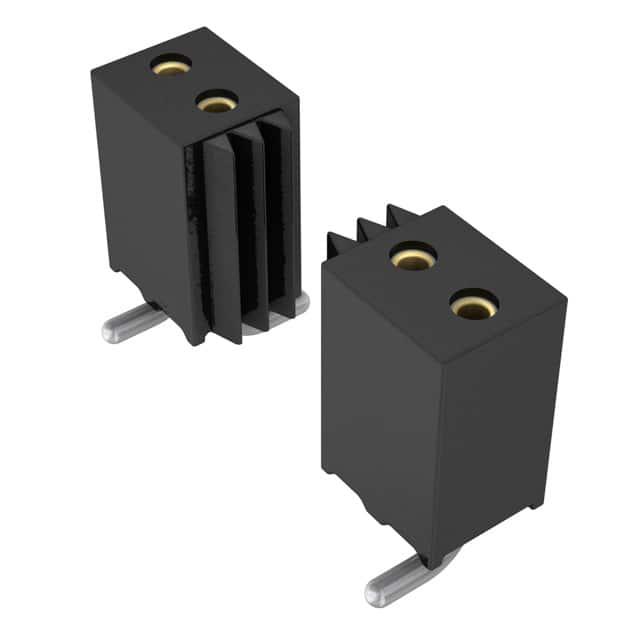

PRECI-DIP 圆形连接器 851-87-009-30-136101

851-87-009-30-136101概述

    精密DIP PCB连接器技术手册

    产品简介


    PRECIDIP系列851 PCB连接器是一种超小型表面贴装垂直鹅颈型插座连接器,适用于精密电路板设计。这类连接器的主要功能是实现PCB之间的电连接,广泛应用于消费电子、通信设备、工业控制等领域。本手册详细介绍了一款型号为851-PP-NNN-30-136101的单排连接器。

    技术参数


    | 参数 | 规格 |

    | 连接方式 | 表面贴装垂直鹅颈型 |
    | 针直径 | 0.35至0.50 mm |
    | 插入力 | 0.5 N(典型值) |
    | 拔出力 | 0.2 N(典型值) |
    | 工作温度范围 | -55℃至+125℃ |
    | 耐湿性 | 年均湿度75% |
    | 电气特性 | 绝缘电阻≥10,000 MΩ @ 500 V AC
    最大电容≤1 pF |
    | 机械寿命 | ≥500次循环 |
    | 额定电流 | 1 A |
    | 接触电阻 | ≤20 mΩ |
    | 绝缘耐压 | ≥500 V RMS |

    产品特点和优势


    - 超小型设计:适合紧凑空间的设计需求。
    - 可靠的机械性能:最小夹持力达到40 N,保证长期使用不会松动。
    - 高绝缘性:确保了良好的电气隔离能力。
    - 广泛的环境适应性:能够承受多种极端环境条件,如高温、低温、潮湿、振动和腐蚀等。

    应用案例和使用建议


    这款连接器可应用于多种场合,例如:
    - 消费电子产品:智能手机、平板电脑等设备内部的精密布线。
    - 通信设备:路由器、交换机等设备内的信号传输。
    - 工业自动化设备:传感器、控制器等关键部件的连接。
    使用建议:
    - 在高温环境下使用时,确保连接部位不受热变形影响。
    - 安装时注意保持针脚的平行度,避免因受力不均导致接触不良。

    兼容性和支持


    该系列产品与标准2.54 mm间距的PCB完全兼容。提供Tin-Gold表面处理,以增强抗腐蚀性能。制造商提供详尽的技术支持,包括定制化服务及现场技术支持,确保客户能有效利用该产品。

    常见问题与解决方案


    1. 插入困难:检查是否有异物阻塞或针脚对齐问题。
    2. 接触不良:确认焊接质量及针脚是否弯曲。
    3. 外观损坏:轻微的物理损伤可通过更换新件来解决。

    总结和推荐


    综上所述,PRECIDIP系列851 PCB连接器以其小巧的尺寸、可靠的性能以及广泛的适用性,非常适合用于现代精密电子产品的组装。对于需要高效可靠连接解决方案的应用场景,强烈推荐选用这一产品。

851-87-009-30-136101参数

参数
额定电流 1A
外壳材料 -
针脚数 9pin
触头镀层 - 配接
类型 Push-Pull,Socket
颜色 黑色
端接 焊盘
长*宽*高 11.84mm(长度)*3.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

851-87-009-30-136101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

851-87-009-30-136101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 851-87-009-30-136101 851-87-009-30-136101数据手册

851-87-009-30-136101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
438+ ¥ 13.9064
库存: 438
起订量: 438 增量: 0
交货地:
最小起订量为:438
合计: ¥ 6091
