1688214

厂牌: PHOENIX CONTACT

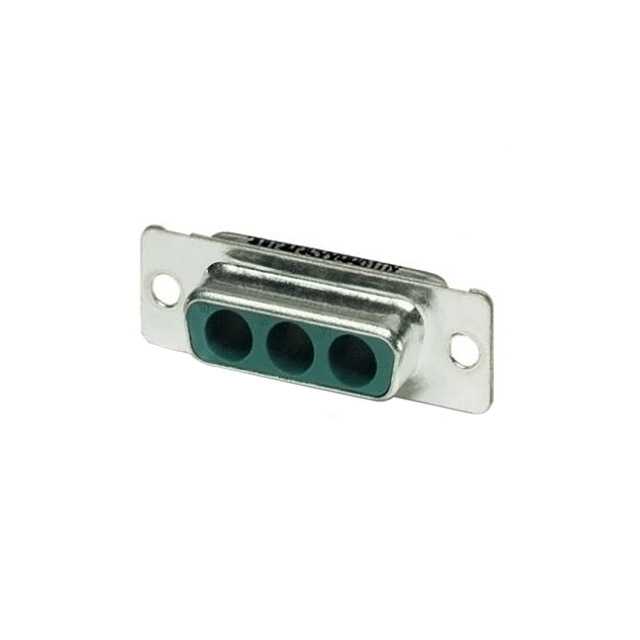

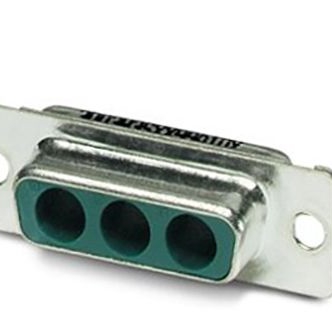

产品描述: 菲尼克斯,D-SUB支架,VS-15-BU-DSUB-3P,菲尼克斯 插座 D-Sub连接器器配件
供应商型号: Q-1688214
供应商: 期货订购
标准整包数: 10
PHOENIX CONTACT D-Sub/D形连接器 - 其他 1688214

1688214概述

    # VARIOSUB 插接式连接器技术手册

    产品简介


    VARIOSUB 是一款专为工业环境下信号和数据技术设计的插接式连接器系列。其显著特点包括高防护等级(IP67)、耐高温及机械应力性能、简单实用的推拉锁紧机制以及对D-SUB接触插入的支持。VARIOSUB 产品广泛应用于工业自动化、机械设备、过程控制等领域,能够有效满足复杂环境中对于高性能连接的需求。

    技术参数


    推拉锁紧系统
    - 锁紧方式:推拉锁定,单次操作力小,且具有明显触觉反馈。
    - 防护等级:IP67,在锁紧状态下可防水防尘。
    连接和机械性能
    - 插拔力:信号接触点≤3.3 N,提取力≤2.2 N。
    - 插拔寿命:≥200次。
    材料与表面处理
    - 绝缘体材料:PBTP,耐用且抗腐蚀。
    - 接触材料:铜合金,表面镀镍金(Ni/Au)以提高导电性能。
    - 工作温度范围:-20°C至+80°C(标准),-55°C至+125°C(部分型号)。
    电气性能
    - 最大电流:1 A(信号连接),20 A或40 A(功率连接)。
    - 操作电压:最高63 V。
    - 接触电阻:每对接点≤2.5 mΩ。
    - 绝缘电阻:≥5000 MΩ。

    产品特点和优势


    1. Push-Pull锁紧机制:快速、牢固的连接确保现场安装便捷。
    2. 高可靠性:IP67保护与EMC屏蔽设计,保证在恶劣环境中的稳定运行。
    3. 多样化接口选择:支持信号线和电源线,适应不同应用场景需求。
    4. 成本效益:简化物流,减少零部件数量,从而降低成本并提升可用性。
    5. 模块化设计:多种插入部件和附件提供灵活配置选项。

    应用案例和使用建议


    应用场景
    - 工业机器人控制柜:通过VARIOSUB连接高频率的数据传输需求。
    - 风力发电站监控设备:利用其高防护等级应对户外多尘环境。
    - 自动化生产线:支持多种连接方式(焊接、扁平电缆、压接),提高生产效率。
    使用建议
    - 在安装前确保所有部件清洁干燥,避免因杂质影响接触质量。
    - 根据具体应用场合选择合适的附件(如编码环、EMC保护套等),以增强整体功能。
    - 定期检查连接状态,防止长期使用后的松动或磨损。

    兼容性和支持


    VARIOSUB系列产品兼容多种工业标准接口,可无缝集成于现有系统中。此外,凤凰联络提供完善的售后服务和技术支持,包括在线文档、培训课程以及专业维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保锁紧机构已完全锁死,检查外壳密封圈完整性。 |
    | 信号中断 | 检查接触点是否清洁无损,必要时更换接触件。 |
    | 温度过高 | 确认工作温度未超出设备允许范围,并适当降低环境温度或改善散热措施。 |

    总结和推荐


    VARIOSUB插接式连接器以其卓越的设计理念、可靠的技术参数和广泛的适用性,在工业应用领域表现出色。无论是从性能指标还是经济性考量,这款产品都极具竞争力。因此,我们强烈推荐此款连接器作为各类工业自动化设备的理想选择。如果您需要进一步技术支持或定制化解决方案,欢迎联系凤凰联络官方客服团队。

1688214参数

参数
长*宽*高 39.52mm*12.45mm*12.37mm
安装方式 支架安装,面板安装
零件状态 在售

1688214厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1688214数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 其他 PHOENIX CONTACT 1688214 1688214数据手册

1688214封装设计

查看详情并下载
Symbol
Footprint
3D Model
