1688421

厂牌: PHOENIX CONTACT

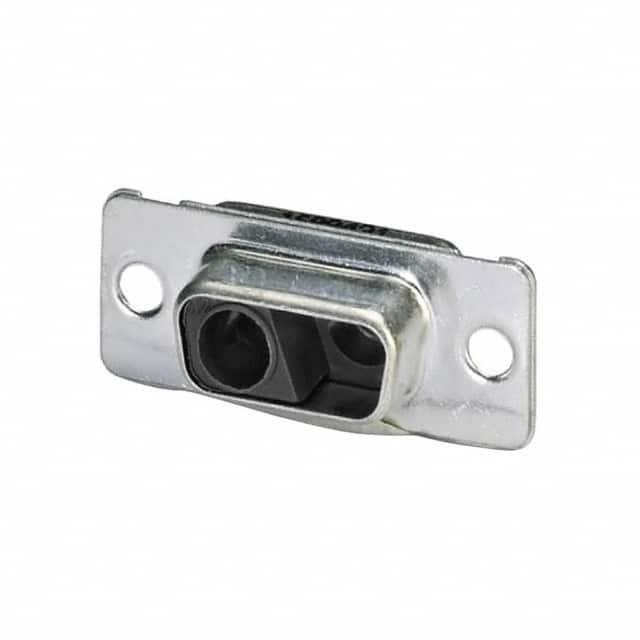

产品描述: 菲尼克斯,D-SUB支架,VS-09-BU-DSUB-2P,菲尼克斯 D-Sub连接器, VS-09-BU-DSUB-2P系列, 面板安装
供应商型号: 277-13672-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 其他 1688421

1688421概述

    D-SUB 接触载体 VS-09-BU-DSUB-2P 技术手册解析

    1. 产品简介


    D-SUB 接触载体是一种用于电路连接的电子元器件,适用于多种工业应用。该产品型号为 VS-09-BU-DSUB-2P,主要用于 D-SUB 连接器系统的接触插座和插头的安装和固定。由于其具有高插入/拔出周期(≥ 500 次),适用于需要频繁插拔的应用场景。此外,这种接触载体广泛应用于控制器、电气设备及自动化工程等领域。

    2. 技术参数


    - 机械特性:
    - 插座位置数量:2
    - 插入/拔出周期:≥ 500 次
    - 安装方式:孔式安装
    - 尺寸:钢壳,镀黄色铬,高度 12.93 mm
    - 电气特性:
    - 插座位置数量:2
    - 燃烧等级:UL 94 V0
    - 环境条件:
    - 工作温度范围:-55°C 至 125°C
    - 标准和法规:
    - 符合 CE 安全标准
    - 必须在无负载情况下插拔
    - 需要定期检查并立即停用损坏的产品
    - 仅限受过电学工程培训的专业人员操作
    - 材料数据:
    - 壳体材料:钢,黄色铬化
    - 接触载体材料:PBTP
    - 接触表面材料:镍上镀金

    3. 产品特点和优势


    VS-09-BU-DSUB-2P 具有以下特点和优势:
    - 高耐用性:≥ 500 次的插入/拔出周期确保长期可靠的连接。
    - 适用广泛:适用于广泛的工业应用场景,如控制器、电气设备和自动化工程。
    - 安全可靠:符合 CE 和 UL 94 V0 标准,确保使用时的安全性。
    - 环境适应性强:可在极端温度环境下(-55°C 至 125°C)正常工作。

    4. 应用案例和使用建议


    该产品可以用于连接控制器和电气设备,适用于多种自动化系统和机械设备。例如,在工业控制系统中,它可连接传感器、执行器和其他外围设备。使用时需要注意以下几点:
    - 严格遵守安全规范:确保连接时负载为零,避免因不合规操作造成人员和财产损失。
    - 定期维护检查:定期检查连接器的完好状态,及时更换损坏的产品。
    - 正确使用工具:推荐使用 Phoenix Contact 官方提供的工具进行安装和维护。

    5. 兼容性和支持


    - 兼容性:与指定的 D-SUB 连接器配套使用,确保互换性和兼容性。
    - 技术支持:制造商提供详尽的安装说明和设计指南,可在 Phoenix Contact 官网下载。同时提供售后服务和技术支持。

    6. 常见问题与解决方案


    - Q: 如何处理负荷状态下插拔连接器?
    - A: 只能在无负载情况下插拔连接器,以避免可能的损害。

    - Q: 如何确保连接器的长期稳定使用?
    - A: 定期进行检查,确保所有连接器处于良好的工作状态。如发现损坏应立即更换。

    7. 总结和推荐


    VS-09-BU-DSUB-2P 是一款高性能的 D-SUB 接触载体,具备优异的耐久性和可靠性,适合于多种工业应用场景。其独特的安全设计和广泛的环境适应性使其在市场上具有很强的竞争力。强烈推荐此产品用于需要高可靠性的工业控制和自动化领域。

1688421参数

参数
长*宽*高 31.2mm*12.45mm*12.93mm
安装方式 面板安装
零件状态 在售

1688421厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1688421数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 其他 PHOENIX CONTACT 1688421 1688421数据手册

1688421封装设计

查看详情并下载
Symbol
Footprint
3D Model
