1688845

厂牌: PHOENIX CONTACT

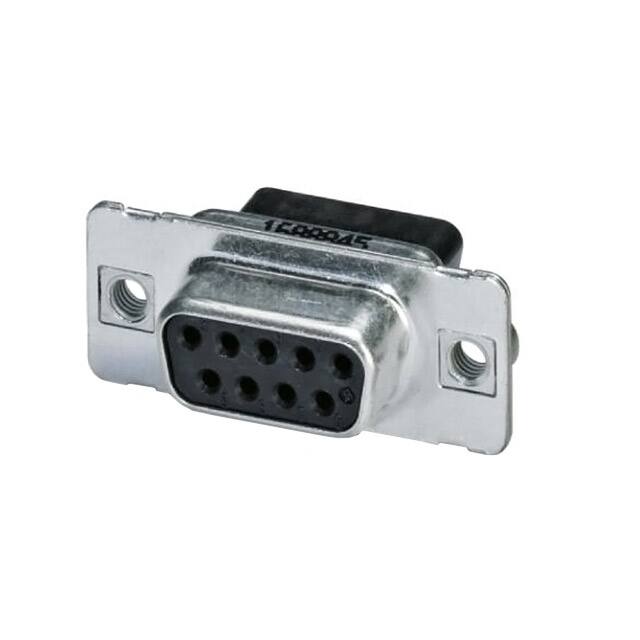

产品描述: 菲尼克斯,D-SUB支架,VS-09-BU-DSUB-CD-G,菲尼克斯 D-Sub连接器, 母座, DB9针, 面板安装, 直向主体
供应商型号: 651-1688845
供应商: Mouser
标准整包数: 1

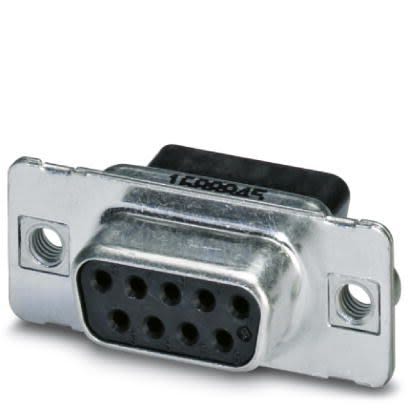

PHOENIX CONTACT D-Sub/D形连接器 - 其他 1688845

1688845概述


    产品简介


    本篇技术手册介绍了D-SUB接触支持产品(型号:VS-09-BU-DSUB-CD-G)。这是一种专为九信号接点设计的D-SUB连接器组件,属于母座型插入件,具有优越的电气特性和机械强度。主要应用于工业自动化、通信系统及各类电子设备中,提供可靠的信号传输接口。

    技术参数


    - 产品类型:母座型插入件
    - 产品型号:VS-09-BU-DSUB-CD-G
    - 额定电压:符合IEC 61076-2-101标准为400V;在III/3分类下为125V
    - 额定电流:5A(在20°C时)
    - 测试电压:1200V
    - 信号接触插入/拔出周期:≥500次
    - 信号接触插入力:≤3.40N
    - 工作温度范围:-55°C至130°C
    - 防护等级:IP20
    - 环境温度:-55°C到130°C
    - 材料规格:阻燃等级UL 94 V0;壳体材料金属,表面镀金属;接触表面材料金;载体材料玻璃纤维增强热塑性塑料,UL 94 V0
    - 重量:每件包装重11.4g(含外包装)

    产品特点和优势


    这款D-SUB接触支持以其高可靠性而著称,具备高达500次的插拔循环寿命和卓越的机械强度。其采用金属外壳和金涂层接触表面,确保长期稳定的电气性能。其UL认证和RoHS符合性使其在全球范围内被广泛接受。此外,其紧凑的设计和简单安装方式也为工业应用提供了极大的便利。

    应用案例和使用建议


    应用案例
    此产品常用于工业控制系统、通讯设备和计算机接口。例如,在自动化生产线上,它可用于连接传感器、执行器和控制单元,以实现高效的数据交换。
    使用建议
    - 在安装前,请仔细阅读手册中的电气和机械数据,确保正确选择匹配的接线方式和工具。
    - 定期检查接触面的清洁度和磨损情况,以保证其电气性能稳定。
    - 在极端环境下使用时,注意环境温度的变化对产品性能的影响,必要时可采取适当的散热措施。

    兼容性和支持


    本产品与D-SUB系列的接线端子和电缆相兼容。官方技术支持团队能够提供详尽的技术咨询和售后服务,帮助客户解决使用过程中的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力度过大 | 检查接线端子是否正确安装,使用合适的工具进行操作 |
    | 接触电阻过高 | 清洁接触表面,确保无氧化层或灰尘 |
    | 电气连接不稳定 | 检查是否有松动的接线端子,重新紧固 |

    总结和推荐


    总的来说,VS-09-BU-DSUB-CD-G是一款高品质的D-SUB接触支持产品,适合各种高要求的工业应用场合。其出色的安全性和可靠性使其在市场上具有较高的竞争力。因此,我们强烈推荐这款产品给那些寻求高质量、高性能连接解决方案的工程师和技术专家们。

1688845参数

参数
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

1688845厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1688845数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 其他 PHOENIX CONTACT 1688845 1688845数据手册

1688845封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.615 ¥ 98.1468
5+ $ 10.736 ¥ 90.7192
10+ $ 10.1628 ¥ 85.8757
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 98.14
