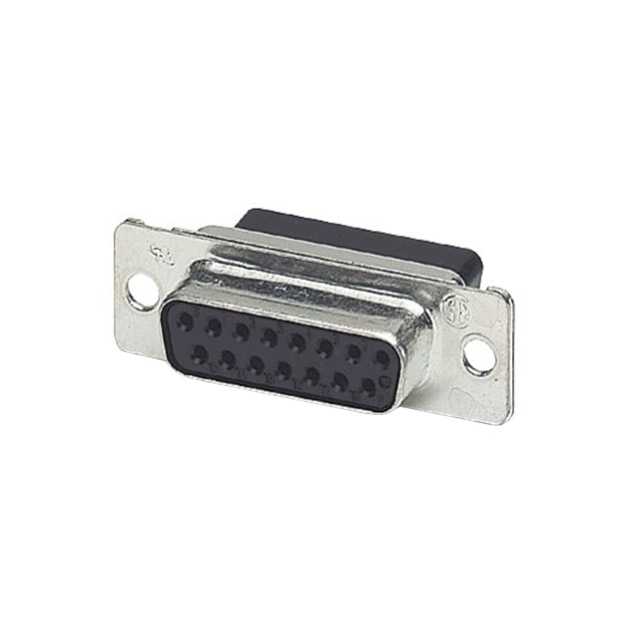

1688926

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,D-SUB支架,VS-15-BU-DSUB-CD-MG,菲尼克斯 D-Sub连接器, VS-15-BU-DSUB-CD-MG系列, 面板安装
供应商型号: Q-1688926
供应商: 期货订购
标准整包数: 10

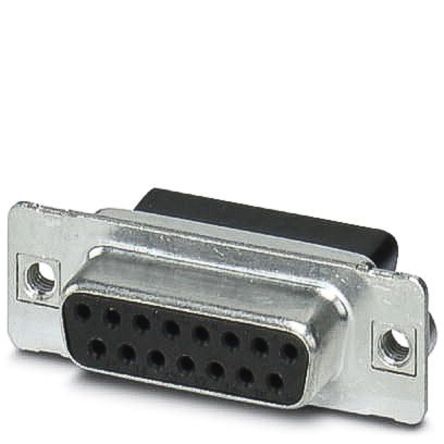

PHOENIX CONTACT D-Sub/D形连接器 - 其他 1688926

1688926概述

    D-SUB Contact Carrier: VS-15-BU-DSUB-CD-MG 技术手册解读

    产品简介


    VS-15-BU-DSUB-CD-MG 是一款适用于工业控制领域的 D-SUB 接口接触载体(contact carrier)。该产品设计用于容纳 15 个信号接点,提供直型连接方式,并支持通过 4-40 UNC 螺纹进行面板安装。它适合广泛的应用场景,包括工业自动化、测量与控制、通信接口等领域,特别适用于需要高可靠性与耐用性的场合。

    技术参数


    | 参数类别 | 具体值 |

    | 包装单位 | 1 pc |
    | 最小订单量 | 10 pc |
    | 重量 | 7.53 g(不包括包装) |
    | 关税编码 | 85366990 |
    | 原产国 | 德国 |
    | 额定电压 | 125 V(III/3 等级) |
    | 额定电流 | 5 A |
    | 机械特性 | 插拔次数 ≥ 500 次 |
    | 操作温度范围 | -55°C 至 125°C |
    | 材料属性 | 外壳:钢,黄铬化处理 |
    接触载体:聚酯 GF |
    产品特点与优势
    1. 高性能耐用性:凭借超过 500 次的插拔寿命和宽广的操作温度范围,该产品能够应对恶劣的工作环境。
    2. 可靠的安全性:外壳采用 UL 94 V0 等级的阻燃材料,确保在火灾情况下的安全性。
    3. 标准化设计:符合多种国际标准分类(如 eCl@ss 和 UNSPSC),便于集成到不同项目中。
    4. 灵活安装:支持通过 4-40 UNC 螺纹固定,方便安装于工业面板上。
    5. 兼容性佳:广泛适配于 D-SUB 接头的标准接口需求。
    应用案例与使用建议
    该产品广泛应用于工业控制系统、测量仪器、通信接口和数据采集系统中。例如,在自动化生产线中,可以作为信号传输的关键部件。以下是一些优化建议:
    - 在安装时,确保外壳的黄铬化处理表面无划痕,以增强耐腐蚀性能。
    - 使用适当的导线直径和压接工具以确保良好的电气连接。
    - 定期检查连接部位是否牢固,避免因振动导致接触不良。
    兼容性与支持
    该产品与所有符合 D-SUB 接口标准的设备兼容,可直接替换传统 D-SUB 连接器中的接触载体。制造商提供了详尽的用户文档和全面的技术支持,确保产品在整个生命周期内的稳定运行。

    常见问题与解决方案


    1. 问题:插拔力过大导致接触不良。
    解决方法:检查连接是否正确,确认使用的导线与接点匹配。
    2. 问题:长时间使用后接触电阻增大。
    解决方法:定期清理接触面,并涂抹导电润滑剂。
    3. 问题:外壳损坏无法继续使用。
    解决方法:更换新的外壳组件,确保安装时使用指定规格的螺纹固定。
    总结与推荐
    VS-15-BU-DSUB-CD-MG 是一款高度可靠的 D-SUB 接口接触载体,凭借其出色的机械特性和电气性能,能够满足严苛工业环境下的使用要求。产品以其高耐用性、标准化设计及全面的兼容性脱颖而出。因此,对于需要高性能、长寿命连接器的应用场景,强烈推荐使用此产品。

1688926参数

参数
长*宽*高 39.52mm*17mm*12.93mm
安装方式 支架安装,面板安装
零件状态 在售

1688926厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1688926数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 其他 PHOENIX CONTACT 1688926 1688926数据手册

1688926封装设计

查看详情并下载
Symbol
Footprint
3D Model
