1655137

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,D-SUB支架,VS-09-ST-DSUB-HD-CD-B,菲尼克斯 D-Sub连接器, 母座, DB15针, 面板安装, 直向主体
供应商型号: LH-1655137
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 其他 1655137

1655137概述


    产品简介

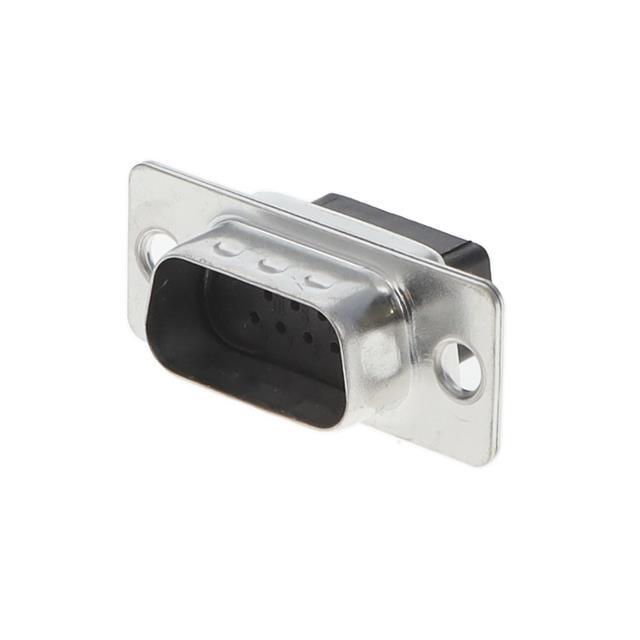

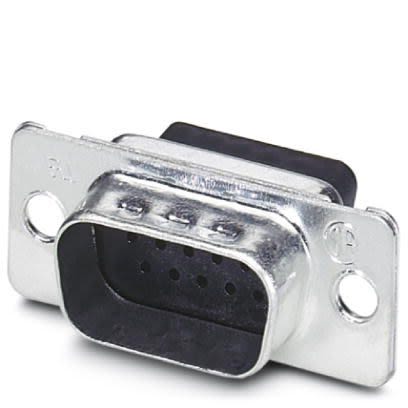

    D-SUB接触载体VS-09-ST-DSUB-HD-CD-B
    D-SUB接触载体是一种专为信号传输设计的电子元器件,适用于多种工业和消费电子产品中。该产品特别设计用于容纳15个信号接触点,适用于标准的D-SUB 9接口。它采用了针型触点设计,适合采用压接连接方式,并且能够通过孔径固定装置进行面板安装。此外,其壳体材质采用钢,表面经过黄色钝化处理,使得其在恶劣环境中也能保持优异的机械强度和耐腐蚀性。

    技术参数


    - 关键商业数据
    - 包装单位:1件
    - 最小订购数量:10件
    - 每件净重:4.27克
    - 海关编码:85366990
    - 原产国:德国
    - 机械特性
    - 接触位置数:15
    - 连接配置:D-SUB 9
    - 插拔次数:≥ 500次
    - 连接方式:压接连接
    - 环境条件
    - 操作温度范围:-55°C 至 125°C
    - 材料数据
    - 阻燃等级(UL 94):V0
    - 壳体材料:钢,黄色钝化
    - 接触载体材料:聚酯GF
    - 电气特性
    - 额定电压(III/3):60 V
    - 额定电流:3 A
    - 额定浪涌电压:1 kV

    产品特点和优势


    D-SUB接触载体VS-09-ST-DSUB-HD-CD-B具备如下显著特点和优势:
    - 高可靠性:插拔次数高达500次以上,确保长期稳定可靠的操作。
    - 广泛的工作温度范围:支持从-55°C到125°C的宽广操作温度,适用于极端环境。
    - 高性能材料:采用阻燃等级为V0的材料,具有优良的防火性能。
    - 良好的环境适应性:采用不锈钢材料制成的壳体,能够承受多种环境条件,如潮湿、高温、腐蚀性气体等。

    应用案例和使用建议


    应用案例
    D-SUB接触载体常应用于工业控制、自动化系统、通信设备等领域。例如,在工厂自动化设备中,可以作为各种传感器、执行器与控制系统的连接点;在通信设备中,可以用于外部信号输入输出端口的连接。
    使用建议
    - 确保按照制造商的说明正确安装和接线,以避免不必要的故障和损坏。
    - 在接线前检查所有连接点,确保无松动和短路。
    - 定期检查连接点的状态,特别是在频繁插拔的环境中,以确保接触良好。
    - 避免长时间暴露于过高或过低的温度下,以免影响产品寿命。

    兼容性和支持


    D-SUB接触载体VS-09-ST-DSUB-HD-CD-B适用于多种标准D-SUB接口,与其他同类型设备和部件高度兼容。供应商提供了详尽的技术支持文档和客户服务热线,用户在遇到问题时可随时联系技术支持。

    常见问题与解决方案


    1. 问题:插拔次数不足导致接触不良。
    - 解决办法:定期检查并更换已经磨损的接触载体。
    2. 问题:工作过程中出现异常噪音。
    - 解决办法:检查安装是否正确,确保接线无松动和短路。
    3. 问题:产品过热。
    - 解决办法:确认设备安装位置通风良好,防止热量积聚;如有必要,增加散热措施。

    总结和推荐


    综上所述,D-SUB接触载体VS-09-ST-DSUB-HD-CD-B是一款可靠性高、适应性强、环境耐受性好的优质电子元器件。凭借其卓越的机械特性和电气性能,该产品非常适合在严苛环境下工作的工业和通信设备中使用。强烈推荐给需要高性能连接器的项目和应用。
    对于那些寻求高品质、可靠度高的D-SUB接触载体的工程师和技术人员来说,VS-09-ST-DSUB-HD-CD-B无疑是一个值得考虑的选择。

1655137参数

参数
长*宽*高 31.19mm(长度)*16.52mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

1655137厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1655137数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 其他 PHOENIX CONTACT 1655137 1655137数据手册

1655137封装设计

查看详情并下载
Symbol
Footprint
3D Model
