1655331

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,D-SUB支架,VS-15-ST-DSUB-3P-LH,菲尼克斯 D-Sub连接器, 母座, 3针, 面板安装, 斜角主体
供应商型号: Q-1655331
供应商: 期货订购
标准整包数: 10

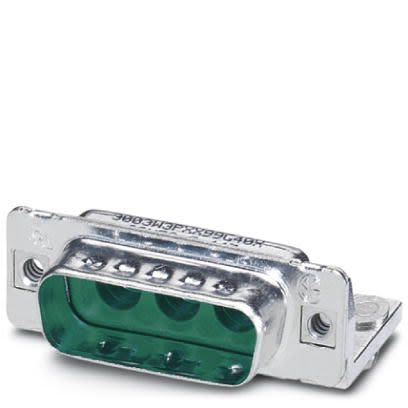

PHOENIX CONTACT D-Sub/D形连接器 - 其他 1655331

1655331概述

    产品概述



    产品简介



    本产品是D-SUB接触支撑件,型号为VS-15-ST-DSUB-3P-LH(型号号:1655331)。它是一种用于面板安装的接触载体,适用于多种电气连接场景。其主要功能是提供稳定可靠的连接点,以实现电源、信号和高频数据传输。此产品广泛应用于工业自动化、通信系统、测量设备等领域。


    技术参数



    以下是产品的关键技术和规格参数:

    | 参数 | 值 |
    |------------------------|---------------------------------------|
    | 接触载体尺寸 | 盒体尺寸2 |
    | 安装位置数量 | 3个 |
    | 插拔循环次数 | ≥ 500次 |
    | 连接方法 | 配合插入式连接 |
    | 工作温度范围 | -55°C 至 125°C |
    | 火焰等级(UL 94) | V0 |
    | 外壳材料 | 镀黄钢 |
    | 接触载体材料 | PBTP(聚对苯二甲酸丁二醇酯) |
    | 接触表面材料 | 镍镀金 |


    产品特点和优势



    1. 高可靠性:产品设计经受住了≥500次插拔测试,确保长期稳定运行。
    2. 宽温适应性:能在极端环境下(-55°C至125°C)可靠工作,满足各种严苛条件。
    3. 高质量材料:外壳采用镀黄钢材料,确保机械强度和耐腐蚀性;接触面采用镍镀金,减少电阻并提高导电性能。
    4. 多功能集成:可容纳多种类型的接触器,包括电源、信号和同轴接触器,提高整体系统的灵活性。


    应用案例和使用建议



    此产品在多个工业场景中都有广泛应用,如工业自动化设备中的传感器连接、通信设备中的信号传输等。具体应用案例包括:控制柜中的电源连接、数据采集系统的信号传输等。

    使用建议:
    1. 在安装过程中,请严格按照安装手册进行操作,避免过度拧紧造成损坏。
    2. 使用合适的焊锡工具,确保焊接牢固且无虚焊。
    3. 定期检查接线情况,确保连接可靠。


    兼容性和支持



    此接触支撑件可以与多种D-SUB组合接头匹配,如配套的D-SUB电源接触器(型号:1655467)、D-SUB同轴接触器(型号:1655522和1655645)。制造商提供了详尽的技术文档和支持服务,以确保客户能高效地使用该产品。


    常见问题与解决方案



    1. 插拔困难:检查是否接头或接触孔是否清洁、没有变形。如有必要,可使用专用清洁工具进行清理。
    2. 连接不稳定:确认所有接线牢固无误,检查焊接点是否有虚焊现象。必要时重新焊接。
    3. 接触不良:检查接触表面是否氧化或脏污,使用适当的清洁剂和工具进行处理。


    总结和推荐



    总体来说,VS-15-ST-DSUB-3P-LH是一个具备高可靠性和良好适应性的D-SUB接触支撑件,能够满足多种工业应用的需求。其坚固耐用的设计使其在极端条件下仍能保持稳定性能,非常适合要求较高的工业自动化项目。强烈推荐在各类严苛环境中使用此产品。

1655331参数

参数
安装方式 通孔安装,面板安装
零件状态 在售

1655331厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1655331数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 其他 PHOENIX CONTACT 1655331 1655331数据手册

1655331封装设计

查看详情并下载
Symbol
Footprint
3D Model
