3050015

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,QTCU1,5,菲尼克斯 直通式接线端子 , 5, QTCU 1系列, 灰色, 螺钉端接, 17.5A
供应商型号: 277-3849-ND
供应商: Digi-Key
标准整包数: 1

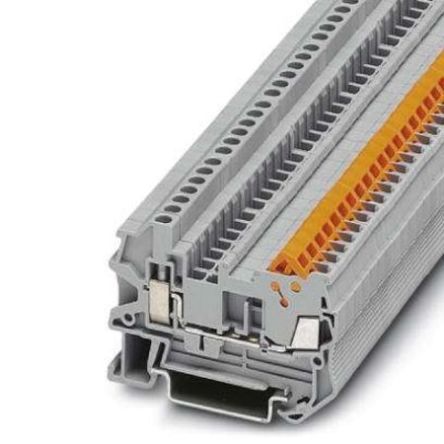

PHOENIX CONTACT 端子 - 线对板端子 3050015

3050015概述

    QTCU 1.5 Feed-through Modular Terminal Block

    1. 产品简介


    产品类型:
    QTCU 1.5是一款用于连接电线的模块化终端块,提供快速接线和螺丝接线两种连接方式。
    主要功能:
    - 快速连接
    - 螺丝连接
    - 适配不同截面的导线(0.25 mm²至1.5 mm²)
    应用领域:
    适用于工业自动化、控制系统及各类电气工程中的布线连接,确保安全可靠的电连接。

    2. 技术参数


    - 外形尺寸:
    - 宽度:5.2 mm
    - 长度:58.8 mm
    - 高度:NS 35/7.5时42.8 mm;NS 35/15时50.3 mm
    - 技术规格:
    - 最大载流能力:17.5 A(导线截面积为1.5 mm²时)
    - 额定冲击电压:8 kV
    - 污染等级:3
    - 冲击电压类别:III
    - 绝缘材料组:I
    - 额定电流:17.5 A
    - 额定电压:800 V
    - 连接数据:
    - 导线截面积:实心导线0.25 mm²到1.5 mm²;绞合导线0.25 mm²到1.5 mm²
    - 导线截面积(AWG):最小24,最大16
    - 绝缘材料:
    - 绝缘材料:PA(聚酰胺),具有UL 94 V0阻燃等级
    - 认证证书:
    - UL认证
    - CUL认证
    - Ex认证(IECEx,KEMA-EX)

    3. 产品特点和优势


    - 多样化连接方式:
    - 快速连接与螺丝连接方式满足不同的安装需求。

    - 高载流能力:
    - 在导线截面积为1.5 mm²时,可以承受高达17.5 A的电流,适用于大功率负载。
    - 优异的安全性能:
    - 额定冲击电压达到8 kV,适应各种恶劣环境,有效防止电压突变对系统的影响。
    - 宽泛的工作范围:
    - 支持0.25 mm²到1.5 mm²的导线,涵盖多种应用场景,具备良好的通用性。
    - 可靠的设计:
    - 使用耐高温且阻燃的PA材料,确保长期稳定运行。

    4. 应用案例和使用建议


    应用场景:
    - 在工业控制面板和开关柜中作为关键组件,实现高效可靠的电力分配。
    - 在建筑自动化和智能家居系统中用于导线的紧凑型连接。
    使用建议:
    - 在安装过程中,务必选择适合的导线截面积,以保证电流传输效率和安全性。
    - 注意安装环境的温度和湿度,避免极端条件影响使用寿命。

    5. 兼容性和支持


    - 兼容性:
    - 可与标准的35 mm DIN导轨配合使用,包括NS 35/7.5、NS 35/15等多种型号。

    - 支持服务:
    - 凭借强大的技术支持网络,Phoenix Contact可提供全面的产品咨询和技术支持,帮助客户解决各种技术难题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保螺丝紧固到位,检查是否正确安装快速连接插头。 |
    | 电流过大 | 检查导线截面积是否符合要求,必要时更换更高额定电流的终端块。 |
    | 安装不稳 | 使用合适的DIN导轨,确保终端块稳固固定。 |

    7. 总结和推荐


    总结:
    QTCU 1.5模块化终端块凭借其多样化的连接方式、高载流能力和优异的安全性能,在众多工业和电气应用场景中表现出色。其紧凑的设计和广泛的兼容性使其成为现代工业电气系统的理想选择。
    推荐:
    我们强烈推荐QTCU 1.5作为需要高可靠性的连接解决方案。无论是工业自动化项目还是家庭电气系统,这款终端块都能满足您的需求并提供卓越的表现。

3050015参数

参数
长*宽*高 58.8mm*5.2mm*5.2mm
安装方式 螺纹安装
零件状态 在售

3050015厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3050015数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3050015 3050015数据手册

3050015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.955 ¥ 16.5197
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.51
