1419630

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Insert Shell,Threaded 焊盘 Zinc Die Cast 面板安装
供应商型号: 2519942
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 圆形连接器 1419630

1419630概述

    SACC-BP-F-M12/THR-1,0/1,8-9TIP 技术手册

    产品简介

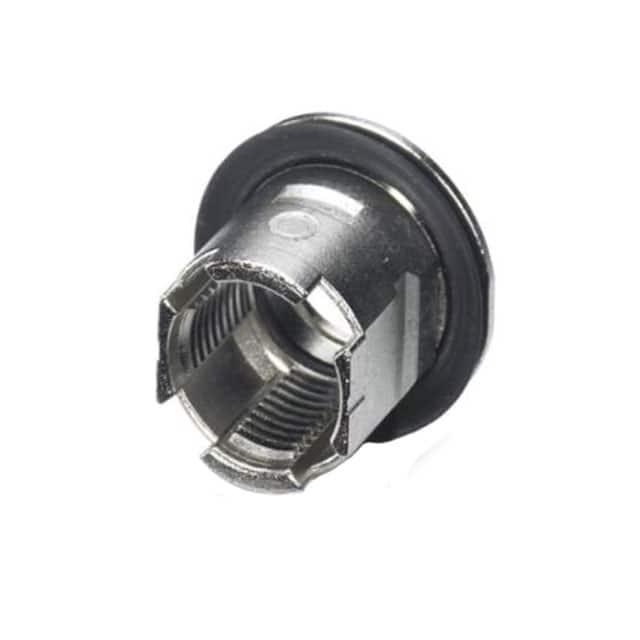

    本产品是一款M12螺纹连接套管,具有容差补偿功能,适用于直角安装,可通过THR焊接方式安装M12插座接头。其主要设计用于1.0毫米至1.8毫米厚的前板,确保了高度的可靠性和稳定性。此产品广泛应用于自动化控制、工业通信及各种严苛环境下的电子设备连接。

    技术参数


    - 环境条件
    - 操作温度范围:插拔连接件 -25°C 至 85°C;不带机械操作 -40°C 至 85°C
    - 防护等级:IP67
    - 通用
    - 插拔次数:>100次
    - 紧固扭矩:0.6 Nm(配对连接器紧固扭矩)
    - 安装类型:后部安装,双段锁紧式
    - 材料
    - 易燃等级:UL 94 V0
    - 密封材料:FKM(耐油橡胶密封圈)
    - 额外材料规范:锌合金压铸件,镍镀层(螺纹套管)
    - 电缆
    - 标准/规范:IEC 61076-2-101

    产品特点和优势


    - 容差补偿功能:能够在PCB和外壳之间实现容差补偿,减少因装配偏差造成的应力。
    - 防止施力于焊点:通过容差补偿设计避免外部力直接作用于焊接部位,从而提高了连接的可靠性。
    - 简易安装:无需工具即可完成安装,简化了装配过程。
    - 可选端口密封:无需保护帽即可实现额外的端口密封,增强防护效果。

    应用案例和使用建议


    - 应用案例:广泛应用于工业自动化设备,如PLC系统、传感器和执行器之间的连接。在某些高振动环境中也能保持良好的电气和机械性能。
    - 使用建议:在选择安装位置时需考虑散热和防潮要求。对于某些极端环境,如高温或高湿度场合,建议配合其他防水措施。

    兼容性和支持


    - 兼容性:必须与符合IEC 61076-2-101标准的M12插头一起使用,且需与相应的保护帽配合使用。不适合与SPEEDCON螺纹接头配合使用。
    - 支持:由制造商提供产品文档和在线支持,包括详细的安装指南和技术规格表。此外,客户还可以获得产品售后服务和技术支持。

    常见问题与解决方案


    - 问题:如何正确安装?
    - 解决方案:确保插头和插座完全锁定并正确安装。若未锁定且存在污染风险,则需使用保护帽以达到IP54防护等级。
    - 问题:安装时出现异常噪音?
    - 解决方案:检查是否已按照规定扭矩拧紧。若仍存在问题,请联系技术支持获取进一步指导。

    总结和推荐


    总体评价:这款M12螺纹连接套管以其容差补偿功能、可靠的连接稳定性和简易的安装方式脱颖而出。非常适合需要高可靠性和耐用性的工业应用场合。
    推荐程度:强烈推荐。在工业自动化、通信和其他要求严格的环境中表现出色,能够显著提高系统的可靠性和稳定性。

1419630参数

参数
针脚数 -
触头镀层 - 配接 -
类型 Insert Shell,Threaded
颜色 -
端接 焊盘
额定电流 -
外壳材料 Zinc Die Cast
安装方式 面板安装
零件状态 在售
包装方式 散装

1419630厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1419630数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1419630 1419630数据手册

1419630封装设计

查看详情并下载
Symbol
Footprint
3D Model
