首页  >  产品百科  >  3045457

3045457

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,UPBV2,5/7,Phoenix Contact 插拔式接线端子 插头, UPBV 2系列
供应商型号: 277-15138-ND
供应商: Digi-Key
标准整包数: 1

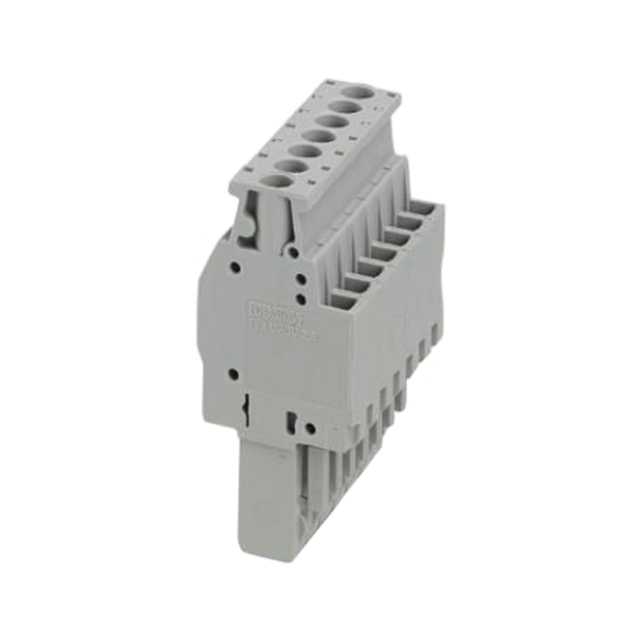

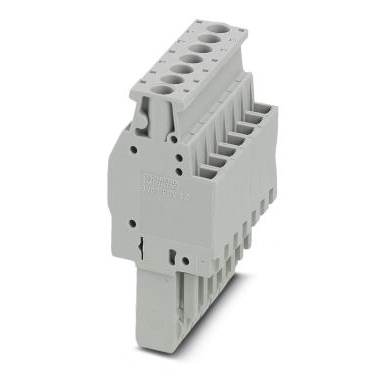

PHOENIX CONTACT 插接式连接器 3045457

3045457概述


    产品简介


    本文将详细介绍一种型号为UPBV 2,5/7的终端插头。该产品属于接线端子类别,主要功能是在电力系统中连接导线,确保电路的稳定和安全。其典型应用领域包括工业自动化控制、铁路车辆系统、数据中心和其他高可靠性需求的应用场景。

    技术参数


    | 参数类别 | 描述 |

    | 额定电压 | 500 V |
    | 额定电流 | 24 A |
    | 位置数量 | 7 |
    | 连接方式 | 螺钉连接 |
    | 额定截面积 | 2.5 mm² |
    | 导线截面积 | 0.14 mm² - 4 mm² |
    | 颜色 | 灰色(RAL 7042) |

    产品特点和优势


    1. 多点连接能力:具有7个连接点,可以实现多个电路的稳定连接。
    2. 大型表面标签选项:便于标识和维护。
    3. 编码选项:可以有效防止错误连接。
    4. 节省空间设计:可以直接将连接的导线引入电缆沟槽,节省空间。
    5. 阻燃材料:采用PA材料,具备V0级别的阻燃等级,符合各种环境条件下的要求。

    应用案例和使用建议


    应用案例
    UPBV 2,5/7插头常用于轨道交通车辆、数据中心和工业自动化控制系统中的电路连接。例如,在高铁车辆系统中,这类插头被广泛应用于信号传输和电力分配系统。
    使用建议
    - 环境温度管理:在极端环境下使用时,应特别注意环境温度的影响。参考温度曲线,确保在特定温度范围内操作。
    - 湿度管理:工作湿度应在20%到90%之间,以避免凝露影响性能。
    - 合理布局:由于具有大尺寸的标签选项,应合理规划标签位置,便于维护和识别。

    兼容性和支持


    UPBV 2,5/7插头可与标准桥接器配合使用,如FBS系列。此外,制造商提供详细的技术支持和维护服务,包括安装指南、使用手册和技术文档下载。官方网站上提供了详尽的产品资料和认证信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时无法正确固定 | 检查螺钉扭矩是否在0.5到0.6 Nm之间,确保紧固到位。 |
    | 温度过高导致故障 | 确认在规定的工作温度范围内使用,并参考温度曲线进行优化。 |
    | 标签不清晰 | 更换标签并确保粘贴平整,或选择更耐久的标签材料。 |

    总结和推荐


    UPBV 2,5/7插头是一款高性能、高可靠性的终端连接装置,适用于多种复杂环境下的应用。其独特的编码选项和大型标签设计使其易于维护和识别。此外,丰富的技术规格和标准认证使其在市场上具备很强的竞争力。综上所述,我们强烈推荐该产品用于需要高度稳定性和可靠性的应用场景。

3045457参数

参数
长*宽*高 20.5mm*36.4mm*47mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3045457厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3045457数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3045457 3045457数据手册

3045457封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.1305 ¥ 68.7027
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.7
