3209582

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,PT2,5-QUATTROGN,菲尼克斯 元件接线排, PT 2系列, 绿色, 推入式端接, 28A
供应商型号: 651-3209582
供应商: Mouser
标准整包数: 1

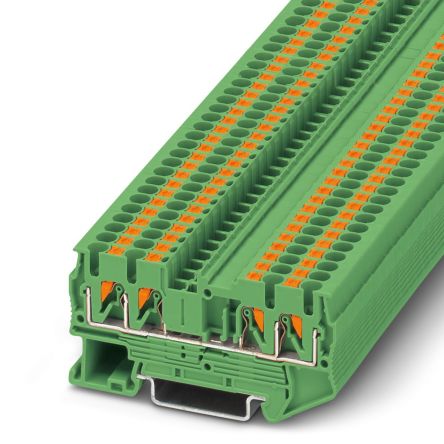

PHOENIX CONTACT 端子 - 线对板端子 3209582

3209582概述

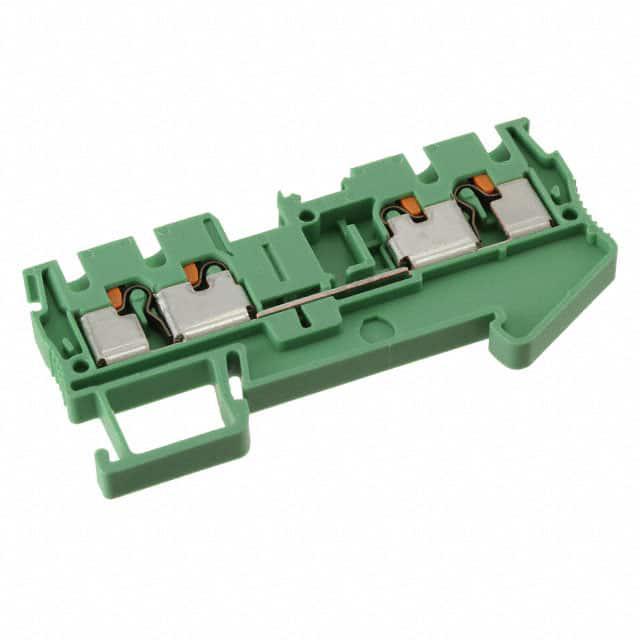

    # PT 2,5-QUATTRO GN - Feed-through Terminal Block

    产品简介


    PT 2,5-QUATTRO GN 是一款多导线端子块,广泛应用于铁路行业、机械制造和工厂工程等领域。它的主要功能是通过推入式连接方式实现可靠和安全的电导体连接。适用于过程工业中各种复杂的应用需求。这款终端块的主要特点是具有四个连接点,支持导线横截面范围为0.14 mm²至4 mm²,最大额定电压为800 V,额定电流为24 A(当导线横截面为2.5 mm²时)。

    技术参数


    - 额定电压: 800 V
    - 额定电流: 24 A(对应2.5 mm²导线)
    - 最大载流能力: 28 A(对应4 mm²导线)
    - 导线横截面: 0.14 mm² 至 4 mm²
    - 导线长度: 剥离长度为8 mm至10 mm
    - 安装方式: DIN轨安装 (NS 35/7.5, NS 35/15)
    - 绝缘等级: 过电压类别 III,污染等级 3
    - 绝缘电压: 额定绝缘电压为500 V
    - 连接能力: 支持标准IEC 60947-7-1规定的连接方式
    - 尺寸: 宽度 5.2 mm,高度 72.2 mm,深度 35.3 mm(安装在不同DIN轨上的深度有所不同)
    - 重量: 每个部件重10.57 g(含包装),10.09 g(不含包装)

    产品特点和优势


    - 易于操作和安装: 推入式连接方式使得安装和操作变得更加便捷,无需工具即可完成连接。
    - 紧凑设计: 体积小巧,前部接线设计便于在狭小空间内进行安装。
    - 测试功能: 在双功能轴中提供了额外的测试接口,方便进行检测和调试。
    - 认证和标准符合性: 该产品已通过多项国际认证和标准,适用于铁路、工业控制等多种应用场景。
    - 高温和低温耐受性: 工作温度范围从-60°C到110°C,能够在极端环境下稳定运行。

    应用案例和使用建议


    PT 2,5-QUATTRO GN 广泛应用于轨道交通、机械设备以及工厂自动化系统中。例如,在高速列车的电气控制系统中,可以作为信号传输的重要组件,确保电路的稳定连接。在具体应用中,可以根据实际情况选择合适规格的导线和连接件,以提高系统的可靠性和安全性。对于复杂的连接任务,可以考虑使用导线套管来确保连接质量。
    使用建议
    - 确保剥线长度适中,避免过长或过短导致接触不良。
    - 使用适当的工具进行剥线和连接,以确保接触良好。
    - 在高振动环境中,考虑使用额外的固定措施来增强连接稳定性。

    兼容性和支持


    该产品与符合DIN 35安装标准的各种设备和附件兼容。制造商提供了一系列配套的插件桥接器(如FBS 2-5、FBS 3-5等),方便用户根据需要进行扩展和改造。此外,厂商还提供相应的技术支持和服务,帮助用户解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    常见问题
    1. 连接松动:可能是因为剥线长度不正确或连接力不足。
    2. 过热:可能是因为电流过大或环境温度过高。
    3. 接触电阻大:可能是因为导线插入不够深或接触不良。
    解决方案
    1. 检查剥线长度和连接力:确保导线剥离长度适中,并使用适当的力进行连接。
    2. 合理分配负载电流:避免超过最大允许电流,并考虑外部冷却措施。
    3. 重新插入导线:确保导线插入到位,必要时重新剥线和连接。

    总结和推荐


    PT 2,5-QUATTRO GN是一款高性能的多导线端子块,具备出色的电气特性和广泛的适用范围。其独特的推入式连接方式和紧凑设计使其成为各种工业应用场景的理想选择。无论是铁路系统还是机械制造,这款产品都能够提供可靠的电连接解决方案。基于其优良的性能和广泛的应用范围,强烈推荐在相关项目中采用这款产品。

3209582参数

参数
长*宽*高 72.2mm*5.2mm*35.3mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3209582厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3209582数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3209582 3209582数据手册

3209582封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5305 ¥ 29.8327
10+ $ 3.3 ¥ 27.885
25+ $ 3.201 ¥ 27.0485
50+ $ 3.024 ¥ 25.5528
100+ $ 2.7864 ¥ 23.5451
250+ $ 2.6568 ¥ 22.45
库存: 148
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.83
