708357

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,穿墙端子,DFK4,Conn Feed-Through Terminal Block 2 POS Solder Lug ST Wall Mount 17.5A
供应商型号: Q-708357
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 端子 - 其他 708357

708357概述

    电子元器件产品技术手册

    产品简介

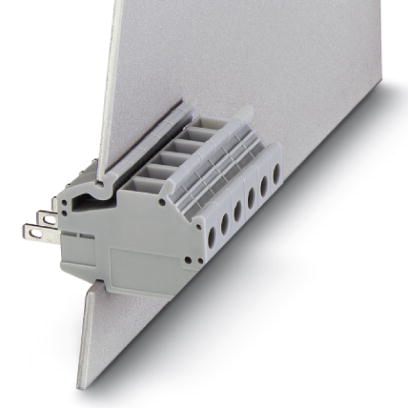

    本文将为您详细介绍一款由菲尼克斯电气(Phoenix Contact)生产的穿墙端子产品——DFK 4(型号0708357)。该产品属于连接器类电子元器件,主要用于电气连接,特别是对于需要穿过墙体的应用场合。DFK 4具备可靠的螺钉连接和焊接/滑套连接方式,适用于工业自动化、电力传输等领域。

    技术参数


    该穿墙端子的产品技术参数如下:
    - 电气特性
    - 电流:额定电流为17.5A,最大负载电流也为17.5A。
    - 电压:额定电压为400V。
    - 连接:1层2连接点,采用螺钉连接和焊接/滑套连接。
    - 绝缘材料:PA材料,满足UL 94 V2标准,具备良好的阻燃性能。
    - 污染等级:污染等级为3。
    - 防触电:具有防触摸绝缘外壳。

    - 机械特性
    - 尺寸:宽度6.2mm,长度39.5mm,间距6mm。
    - 导线连接:适用于导线横截面范围为0.2 mm²至6 mm² (AWG 24 - 10)。
    - 剥线长度:8mm。
    - 紧固力矩:最小紧固扭矩为0.6 Nm,最大紧固扭矩为0.8 Nm。

    - 其他
    - 包装:每包50个。
    - 认证:通过EAC、cULus认证,以及IEC 60947-7-1标准认证。
    - 防爆认证:通过EAC认证。

    产品特点和优势


    1. 接地功能:具备PE端子,根据IEC 60947-7-2标准设计,确保安全可靠。
    2. 防触摸绝缘:具备防触摸绝缘外壳,提供额外的安全防护。
    3. 通用螺钉连接:配备螺钉锁紧装置,确保连接稳固。
    4. 穿墙安装:自动卡接到面板开口内,方便安装和维护。

    应用案例和使用建议


    DFK 4广泛应用于电力传输、工业自动化等场景。例如,在工业控制柜内部的电线连接、电机控制系统的电源连接等方面均可采用此产品。在使用过程中,需要注意以下几点:
    - 在连接导线时,确保导线横截面积与规格匹配,以避免过热或接触不良等问题。
    - 建议在施工前检查所有机械和电气连接部件,确保安装正确。

    兼容性和支持


    DFK 4具有良好的兼容性,可以与多种品牌和型号的电气设备配套使用。制造商菲尼克斯电气提供了详细的技术文档和支持服务,用户可以通过官方网站获取相关资料和技术支持。

    常见问题与解决方案


    1. 连接不稳定:检查导线是否正确固定,确保紧固扭矩在规定范围内。
    2. 无法识别:确认安装方向正确,导线长度合适,避免因过长或过短导致的连接问题。
    3. 发热:检查导线连接是否牢固,是否有氧化现象,及时进行清洁处理。

    总结和推荐


    DFK 4穿墙端子凭借其坚固耐用、安全可靠的特性,适用于各种严苛的工作环境。其优秀的连接能力和广泛的适用范围使其成为众多应用场景的理想选择。总的来说,强烈推荐使用该产品,尤其是在工业自动化和电力传输领域。如果您的项目需要一种可靠且高效的电气连接解决方案,DFK 4无疑是一个明智的选择。

708357参数

参数
长*宽*高 39mm(高度)
安装方式 墙壁安装

708357厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

708357数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 708357 708357数据手册

708357封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 10.259
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 512.95
