1713242

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT

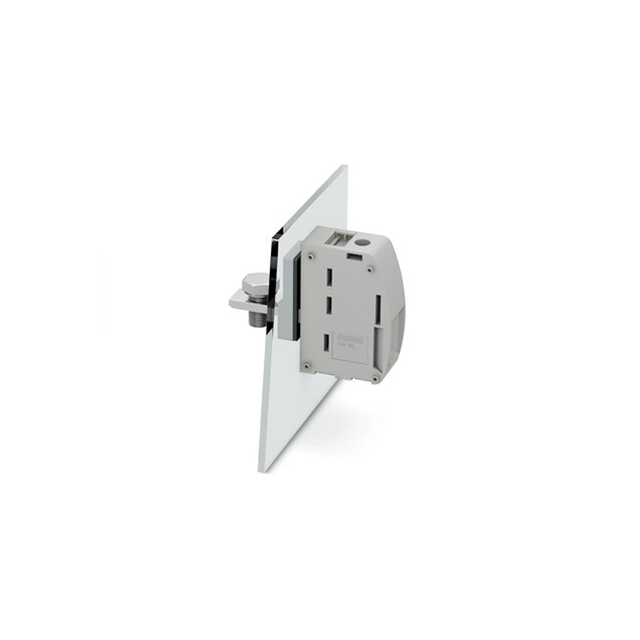

产品描述: 菲尼克斯,穿墙端子,UW95-POT/S,
供应商型号: 651-1713242
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 其他 1713242

1713242概述

    高质量电子元器件产品技术手册

    1. 产品简介


    产品类型:Panel Feed-Through Terminal Block(面板穿通式终端块)
    主要功能:提供安全可靠的电缆连接,允许在设备面板上安装时进行快速便捷的连接。
    应用领域:广泛应用于工业自动化、电力传输、轨道交通、通信设备等领域,适合于高电流需求的应用场景。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 产品类型 | 面板穿通式终端块 |
    | 连接方式 | 螺丝连接带紧固套,电缆插头连接 |
    | 位置数量 | 1 |
    | 负载电流 | 232 A |
    | 导线连接方向 | 0° |
    | 宽度 | 25 mm |
    | 颜色 | 灰色 |
    | 额定电压 | 1000 V |
    | 额定电流 | 232 A |
    | 额定浪涌电压(III/3) | 8 kV |
    | 额定浪涌电压(III/2) | 8 kV |
    | 额定浪涌电压(II/2) | 6 kV |
    | 适用导线截面积 | 25 mm² ... 95 mm² |
    | 材料数据 – 接触材料 | 铝合金 |
    | 表面特性 | 锡镀层 |
    | 材料数据 – 外壳材料 | 尼龙(PA),绝缘材料组I |
    | 温度指数 | 600 |
    | 防火等级(UL 94) | V0 |
    | 长期温度耐受 | -40 °C ... 100 °C |

    3. 产品特点和优势


    - 通用连接方式:通过螺丝连接带紧固套及电缆插头连接方式,允许全球范围内的广泛应用。
    - 低温升设计:凭借最大接触力,减少温度上升,保证长期稳定运行。
    - 易于安装:无工具嵌入设计,方便安装于设备面板。
    - 自动面板补偿:适应不同厚度的面板,提高通用性。
    - 密封可靠:即使使用低粘度模塑化合物,仍保持可靠的密封性能。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化系统中作为电力传输的关键组件。
    - 在电力设施中用于控制和保护电力系统的稳定运行。
    - 在轨道交通系统中作为关键连接部件,确保电源安全可靠。
    使用建议:
    - 在使用前请仔细阅读产品手册,了解具体的安装和使用要求。
    - 为避免触电风险,请确保断电后操作,并采取适当的防护措施。
    - 在布线时,务必将电缆插头与终端块对齐并居中,以保持稳定的电气连接。

    5. 兼容性和支持


    - 本产品与相关配套工具如压线钳、扎线牌等完美兼容,提供全面的支持。
    - 生产商提供了详尽的技术支持文档,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题:如何确认安装是否正确?
    解决方案:检查终端块的机械和电气连接是否紧密,并且安装在面板上的位置是否准确。

    - 问题:在高温环境下是否可以正常使用?
    解决方案:可以正常运行,但需确保实际使用温度不超过额定温度限制。

    - 问题:如何避免安装时的安全隐患?
    解决方案:严格按照安装指南操作,确保设备断电后进行安装,并使用合适的工具。

    7. 总结和推荐


    总结:
    - 优点:此款面板穿通式终端块具备出色的电气性能、良好的机械强度和广泛的适用性,尤其适用于需要高电流传输的应用场景。
    - 缺点:在某些特殊环境下的性能表现可能受限,但整体来看瑕不掩瑜。
    推荐:
    强烈推荐使用这款高性能的Panel Feed-Through Terminal Block,特别适合于工业自动化、电力传输等高要求的应用场合。通过合理使用,能够有效提升设备的整体性能和可靠性。

1713242参数

参数
长*宽*高 25mm(宽度)
包装方式 散装

1713242厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1713242数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 1713242 1713242数据手册

1713242封装设计

查看详情并下载
Symbol
Footprint
3D Model
