0500798000

产品分类: 端子 - 其他
厂牌: MOLEX
产品描述: 与50079-8000为同一个料,Molex 镀锡压接端子 母端子, PicoBlade系列, 最大0.1mm², 最小0.08mm²
供应商型号: UA-0500798000
供应商: 海外现货
标准整包数: 25000
MOLEX 端子 - 其他 0500798000

0500798000概述


    产品简介

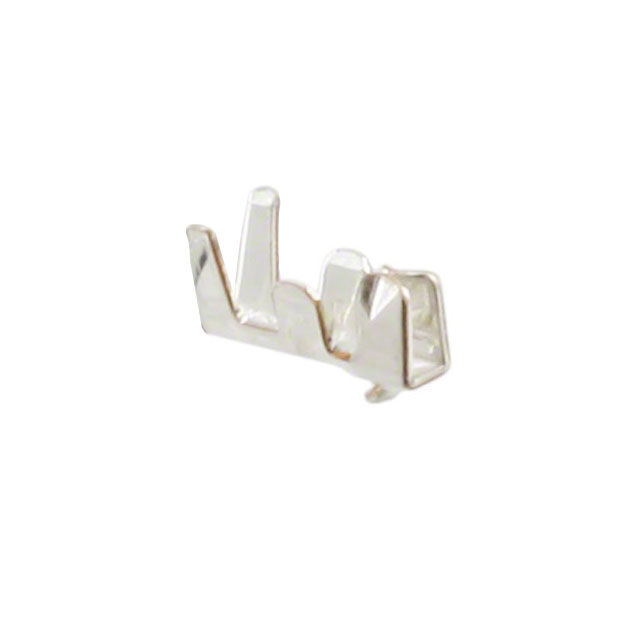

    产品类型: 1.25mm Pitch PicoBlade Female Crimp Terminal
    主要功能: 适用于信号传输、线对板连接和线对线连接的接线终端
    应用领域: 广泛应用于电子设备的内部连接和布线,特别是在需要小型化和高密度连接的应用中。

    技术参数


    - 电流容量: 最大1.0A
    - 电压等级: 最大125V AC (RMS)/DC
    - 耐用性: 最多30次插拔循环
    - 接触材料: 磷青铜
    - 电镀材料: 连接面锡(Sn),端接面锡(Sn)
    - 最小电镀厚度: 连接面0.889µm,端接面0.889µm
    - 绝缘层直径范围: 0.50-1.04mm
    - 导线规格: 26 AWG 和 28 AWG

    产品特点和优势


    - 小型化设计: 1.25mm 的紧凑间距设计,适用于高密度连接需求。
    - 耐用性强: 最多可承受30次插拔循环,确保长期可靠性。
    - 环保材料: 符合RoHS、REACH、低卤素等环保标准,符合全球多国法规要求。
    - 广泛兼容: 支持多种工具适配,便于安装和拆卸。

    应用案例和使用建议


    应用场景: 本产品广泛用于消费电子产品、工业自动化、汽车电子等领域。例如,在智能家电中,它可用于连接微处理器和传感器之间的信号传输。
    使用建议: 在使用过程中,确保选择合适的压接工具和导线尺寸以避免损坏。定期检查连接处的稳固性,以确保电路稳定运行。

    兼容性和支持


    - 兼容性: 支持多种压接工具,如手动手动压接工具和气动压接工具。
    - 技术支持: 厂商提供详细的使用手册和技术支持,帮助客户顺利完成安装和调试。

    常见问题与解决方案


    1. 问题: 插拔过程中出现松动
    解决方案: 检查导线是否正确插入,确保接触部分已完全压接到位。如有必要,重新进行压接操作。

    2. 问题: 无法实现稳定导通
    解决方案: 检查是否使用正确的压接工具,并确认电镀层没有损坏。如果需要,更换新的终端。
    3. 问题: 导线尺寸不符合要求
    解决方案: 参考产品规格表,确保导线尺寸为26 AWG 或 28 AWG。如不符合,调整导线尺寸或更换其他规格的产品。

    总结和推荐


    综上所述,这款1.25mm Pitch PicoBlade Female Crimp Terminal具备出色的电气特性和可靠性,非常适合在高密度连接环境中使用。其符合多项环保标准,能够满足全球不同市场的法规要求。尽管新业务尚未被支持,但该产品在实际应用中的表现值得信赖。我们强烈推荐该产品用于需要高度可靠性的电子设备连接场景。

0500798000参数

参数
长*宽*高 3.3mm(长度)*1.35mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

0500798000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0500798000数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 其他 MOLEX 0500798000 0500798000数据手册

0500798000封装设计

查看详情并下载
Symbol
Footprint
3D Model
