3240679

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT

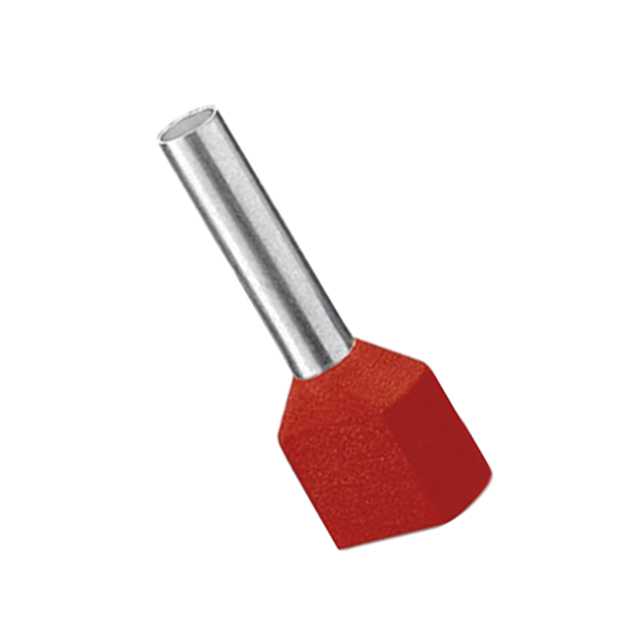

产品描述: 菲尼克斯,AI-TWIN2X1-12RD,冷压头,
供应商型号: 3240679
供应商: PHOENIX CONTACT
标准整包数: 100
PHOENIX CONTACT 端子 - 其他 3240679

3240679概述

    CLIPLINE AI-TWIN… Ferrules 技术手册

    1. 产品简介


    CLIPLINE AI-TWIN… 系列端子是专为同时处理两根导线而设计的终端产品。这些端子能够方便地实现链桥连接,并且通过不同规格的端子可以满足各种应用场景的需求。该系列产品采用色标设计,以符合DIN 46228-4标准,便于识别和管理。

    2. 技术参数


    | 导线截面 | l1(总长) | l2(套管长) | d1(套管内径) | s1(套管壁厚) | d2(绝缘套管内径) | d3(绝缘套管内径) | s2(绝缘套管壁厚) | 颜色 | 型号 | 订货编号 | 数量/包 |
    |
    | 2 x 0.5 mm² | 15.0 mm | 8.0 mm | 1.5 mm | 0.15 mm | 2.5 mm | 4.6 mm | 0.25 mm | 白色 | AI-TWIN 2X 0,5 - 8 WH | 3200933 | 100 |
    | 2 x 0.75 mm² | 15.0 mm | 8.0 mm | 1.8 mm | 0.15 mm | 2.7 mm | 5.2 mm | 0.3 mm | 灰色 | AI-TWIN 2X 0,75- 8 GY | 3200807 | 100 |
    | 2 x 0.75 mm² | 15.0 mm | 8.0 mm | 1.8 mm | 0.15 mm | 2.7 mm | 5.2 mm | 0.3 mm | 蓝色 | AI-TWIN 2X 0,75- 8 BU | 3240668 | 100 |
    | 2 x 0.75 mm² | 17.0 mm | 10.0 mm | 1.8 mm | 0.15 mm | 2.7 mm | 5.2 mm | 0.3 mm | 灰色 | AI-TWIN 2X 0,75-10 GY | 3200975 | 100 |
    | 2 x 1 mm² | 15.0 mm | 8.0 mm | 2.05 mm | 0.15 mm | 3.4 mm | 5.2 mm | 0.35 mm | 红色 | AI-TWIN 2X 1 - 8 RD | 3200810 | 100 |
    | 2 x 1 mm² | 17.0 mm | 10.0 mm | 2.05 mm | 0.15 mm | 3.4 mm | 5.2 mm | 0.35 mm | 红色 | AI-TWIN 2X 1 -10 RD | 3200988 | 100 |
    | 2 x 1 mm² | 19.0 mm | 12.0 mm | 2.05 mm | 0.15 mm | 3.4 mm | 5.2 mm | 0.35 mm | 红色 | AI-TWIN 2X 1 -12 RD | 3240679 | 100 |
    | 2 x 1.5 mm² | 16.0 mm | 8.0 mm | 2.3 mm | 0.15 mm | 3.5 mm | 6.4 mm | 0.35 mm | 黑色 | AI-TWIN 2X 1,5 - 8 BK | 3200823 | 100 |
    | 2 x 1.5 mm² | 18.0 mm | 10.0 mm | 2.3 mm | 0.15 mm | 3.5 mm | 6.4 mm | 0.35 mm | 黑色 | AI-TWIN 2X 1,5 -10 BK | 3201534 | 100 |
    | 2 x 1.5 mm² | 20.0 mm | 12.0 mm | 2.3 mm | 0.15 mm | 3.5 mm | 6.4 mm | 0.35 mm | 黑色 | AI-TWIN 2X 1,5 -12 BK | 3200991 | 100 |
    | 2 x 2.5 mm² | 18.5 mm | 10.0 mm | 2.9 mm | 0.2 mm | 4.1 mm | 7.5 mm | 0.35 mm | 蓝色 | AI-TWIN 2X 2,5 -10 BU | 3200836 | 100 |
    | 2 x 2.5 mm² | 18.5 mm | 10.0 mm | 2.9 mm | 0.2 mm | 4.1 mm | 7.5 mm | 0.35 mm | 灰色 | AI-TWIN 2X 2,5 -10 GY | 3240669 | 100 |
    | 2 x 2.5 mm² | 21.5 mm | 13.0 mm | 2.9 mm | 0.2 mm | 4.1 mm | 7.5 mm | 0.35 mm | 蓝色 | AI-TWIN 2X 2,5 -13 BU | 3200878 | 100 |
    | 2 x 4 mm² | 23.0 mm | 12.0 mm | 3.8 mm | 0.2 mm | 4.8 mm | 8.5 mm | 0.4 mm | 灰色 | AI-TWIN 2X 4 -12 GY | 3201000 | 100 |
    | 2 x 6 mm² | 25.0 mm | 14.0 mm | 4.6 mm | 0.2 mm | 5.8 mm | 9.6 mm | 0.5 mm | 黄色 | AI-TWIN 2X 6 -14 YE | 3201013 | 100 |
    | 2 x 10 mm² | 26.0 mm | 14.0 mm | 6.5 mm | 0.2 mm | 7.0 mm | 12.6 mm | 0.6 mm | 红色 | AI-TWIN 2X10 -14 RD | 3201026 | 100 |
    | 2 x 16 mm² | 31.0 mm | 16.0 mm | 8.5 mm | 0.2 mm | 8.8 mm | 16.6 mm | 0.6 mm | 蓝色 | AI-TWIN 2X16 -16 BU | 3202847 | 50 |

    3. 产品特点和优势


    CLIPLINE AI-TWIN… 端子具有以下特点和优势:
    - 实用的双线终端设计,可以同时处理两根导线。
    - 可轻松实现链桥连接,简化电路设计。
    - 多种颜色标识,方便识别和管理。
    - 适合多种应用场景,如工业自动化、机械设备等领域。
    - 高温性能良好,可以在105°C下稳定工作。

    4. 应用案例和使用建议


    AI-TWIN… 端子在多个应用场景中得到广泛应用,如工业控制柜、机械设备连接等。例如,在工业控制柜中,可以将多根导线通过这种端子实现紧凑且可靠的连接。使用时需要注意以下几点:
    - 确保所选端子与导线的规格匹配。
    - 安装前应仔细检查绝缘套管是否有损坏。
    - 使用适当的工具进行压接,确保压接质量。

    5. 兼容性和支持


    CLIPLINE AI-TWIN… 端子与大多数标准导线兼容,适用于广泛的应用场景。制造商提供了详细的技术文档和支持服务,包括安装指南和技术咨询,帮助用户更好地理解和使用这些端子。

    6. 常见问题与解决方案


    1. 导线无法稳固连接
    - 解决方法:检查导线截面积是否与端子规格匹配,重新压接以确保压接质量。
    2. 绝缘套管损坏
    - 解决方法:更换新的端子,并确保在安装过程中避免物理损伤。
    3. 端子发热严重
    - 解决方法:检查是否导线未正确压接到位或存在过载情况,调整压接力度或减少负载。

    7. 总结和推荐


    CLIPLINE AI-TWIN… 端子凭借其实用的设计和广泛的应用范围,是一款非常值得推荐的产品。其高效便捷的特性使其成为工业控制和自动化领域的理想选择。强烈推荐在需要可靠连接多个导线的应用中使用这些端子。

3240679参数

参数
长*宽*高 19mm(长度)*6mm(高度)
安装方式 导线安装
零件状态 在售

3240679厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3240679数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 3240679 3240679数据手册

3240679封装设计

查看详情并下载
Symbol
Footprint
3D Model
