3200069

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,AI2,5-8GY,冷压头,Phoenix Contact 灰色管型端子 绝缘端子, 最大线规2.5mm², 8mm引脚长, 2.3mm引脚直径
供应商型号: TS-3200069
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 端子 - 其他 3200069

3200069概述

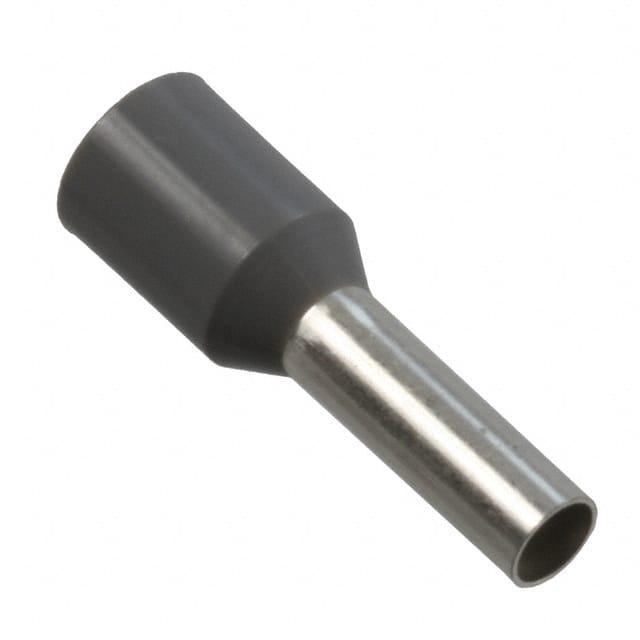

    CLIPLINE AI… Ferrules With Insulating Collar

    1. 产品简介


    CLIPLINE AI…系列的端子连接套管是一种特殊设计的配件,主要用于电气工程中电线与接线柱之间的可靠连接。它们特别适用于需要紧密连接的场合,如工业控制设备和建筑布线系统。这些套管通过隔离不同电位的线路来提高安全性,并简化安装过程,无需剥开线束直接插入即可。

    2. 技术参数


    CLIPLINE AI…端子连接套管的主要技术参数如下:
    - 材料:套筒为电解铜(E-CU),表面镀锡;绝缘套为聚丙烯(PP),具有出色的耐热性。
    - 适用标准:符合DIN 46228-4、Weidmüller标准及法国标准NF C 63-023。
    - 颜色编码:根据电线截面大小进行颜色编码,便于识别。
    - 尺寸:各型号的具体尺寸如下(单位:mm):
    - 长度(l1/l2):总长度/套筒长度
    - 直径(d1/d2):套筒内径/绝缘套内径
    - 壁厚(s1/s2):套筒壁厚/绝缘套壁厚
    - 产品编号:每个规格都有对应的产品编号,如AI 0,14-8 GY对应编号为3203011。
    | 电缆截面积 | l1 | l2 | d1 | s1 | d2 | s2 | 颜色 | 编号 |
    |
    | 0.14 mm² | 12.5 | 8.0 | 0.8 | 0.15 | 1.8 | 0.25 | 灰色 | AI 0,14-8 GY 3203011 |
    更多详细尺寸和技术参数请参见下表。

    3. 产品特点和优势


    - 可靠的电气连接:电解铜材质确保连接牢固且导电性良好,镀锡处理进一步增强抗腐蚀性能。
    - 优异的机械强度:聚丙烯材料制成的绝缘套能有效抵抗高温,延长产品寿命。
    - 简便易用:无需剥线,直接将多股线插入即可,极大地提高了安装效率。
    - 色彩标识:直观的颜色标识便于快速识别不同规格,方便现场施工管理。

    4. 应用案例和使用建议


    CLIPLINE AI…端子连接套管广泛应用于各类工业自动化控制系统、变电站设备及家庭配电箱中。在安装过程中,建议遵循以下几点:
    - 正确选择型号:根据电缆的实际截面积选择合适的套管型号。
    - 规范操作:确保套管完全插入并压实,以达到最佳的电气连接效果。
    - 注意环境温度:考虑到绝缘套的耐温上限为105°C,需避免长时间暴露于高温环境中。

    5. 兼容性和支持


    这些套管与其他品牌的标准端子板具有良好的兼容性,可以轻松集成到现有的电路系统中。此外,PHOENIX CONTACT提供了详尽的技术文档和支持服务,确保用户能够顺利使用和维护这些产品。

    6. 常见问题与解决方案


    - 问题:套管无法紧固?
    - 解决办法:检查是否选择了正确的型号,确认电线截面积与套管规格匹配。
    - 问题:插入时出现卡顿?
    - 解决办法:确保电线端部平整无毛刺,尝试重新插入或更换新的套管。

    7. 总结和推荐


    综上所述,CLIPLINE AI…端子连接套管凭借其优良的材质、合理的设计和广泛的适用性,在电气工程项目中展现出强大的实用价值。推荐在各类电气安装和维护工作中优先选用此产品,以确保系统的稳定运行和长期可靠性。

3200069参数

参数
长*宽*高 8mm(长度)*4.8mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

3200069厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3200069数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 3200069 3200069数据手册

3200069封装设计

查看详情并下载
Symbol
Footprint
3D Model
