0385-0-15-15-43-27-10-0

产品分类: 端子 - 其他
厂牌: MILL-MAX
产品描述: Contact SKT 43 Size Press Fit ST Thru-Hole Bulk
供应商型号: ED11330-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 端子 - 其他 0385-0-15-15-43-27-10-0

0385-0-15-15-43-27-10-0概述


    产品简介

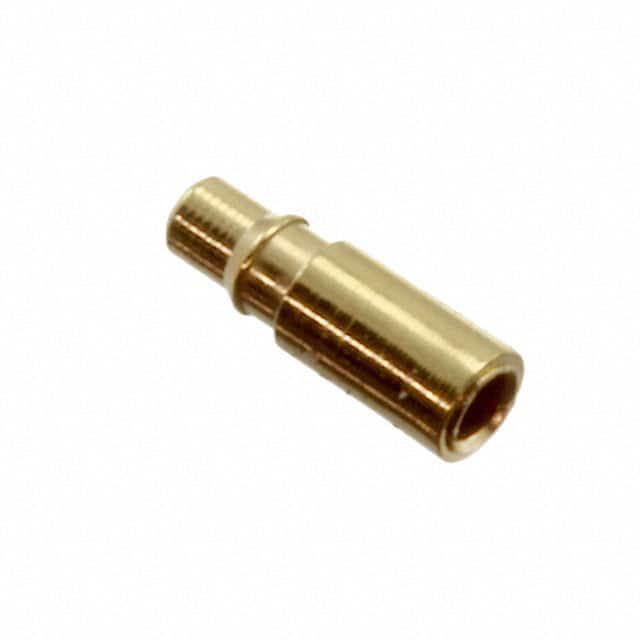

    0385 压接式插座(Press-Fit Receptacle) 是一款专为直径为 0.38 mm 至 0.66 mm 的引线设计的产品。这款插座以其高效可靠的特点被广泛应用于多个电子设备和系统中,适用于那些需要高精度连接的应用场合。例如,在汽车电子、工业自动化、航空航天等领域都有广泛的应用。

    技术参数


    - 尺寸范围:支持直径为 0.38 mm 至 0.66 mm 的引线。
    - 包装方式:以散装形式提供。
    - 接触材料:铍铜合金(UNS C17200),具有良好的机械强度和导电性能。
    - 壳体材料:黄铜合金(UNS C36000)。
    - 接触镀层:10 μ" 金镍镀层,30 μ" 金镍镀层。
    - 电流承载能力:3 安培。
    - 工作温度范围:-55°C 到 +125°C。
    - 耐温性能:可以承受高达 150°C 的连续使用温度,对于更高温度的应用(最高可达 300°C),可选择铍镍材料。
    - 密度:接触材料密度为 0.298 lb/in³,壳体材料密度为 0.307 lb/in³。
    - 电阻:最大为 10 毫欧姆。
    - 热应力松弛:在 100°C 下 1000 小时后应力保留率超过 96%,在 200°C 下 1000 小时后应力保留率约为 70%。
    - 认证合规性:符合 RoHS 和 REACH 规范,确保环保安全。

    产品特点和优势


    0385 压接式插座 具有出色的机械寿命(至少 1000 次循环),以及高机械强度和良好的导电性能,这使得它在多种应用场景中表现出色。特别是在高温环境下仍能保持良好的稳定性和可靠性。此外,其易于安装和维护的特点,使其成为众多工业领域的首选。

    应用案例和使用建议


    应用案例:该压接式插座常用于汽车电子系统中,作为连接控制模块的关键组件。此外,也在一些工业自动化设备中用于实现高效的信号传输。例如,在某些工业机器人中,这种插座可以确保信号传输的稳定性和可靠性。
    使用建议:考虑到不同应用场景的需求差异,建议用户根据实际工作环境进行适当的选型。例如,在极端温度条件下工作的应用中,可以选择铍镍材料制成的接触部件,以保证长期稳定运行。同时,定期检查和维护也是确保其长期稳定运行的重要措施。

    兼容性和支持


    该产品通常可与其他标准电子元件兼容。Mill-Max 提供技术支持和售后保障,确保客户在使用过程中获得最佳体验。如有任何问题,建议及时联系技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保正确的安装方法和环境温度条件,必要时更换接触部件。|
    | 插拔力过大 | 调整接触部件的硬度,或更换更合适的材料。|
    | 电气性能不稳定 | 检查接触部位是否清洁,必要时重新镀层。|

    总结和推荐


    总体而言,0385 压接式插座 是一款高性能且可靠的电子元件,特别适用于对连接稳定性要求高的应用场景。其优异的机械性能和电气性能,使其在市场上具备较高的竞争力。强烈推荐在需要高可靠性连接的应用中选用该产品。

0385-0-15-15-43-27-10-0参数

参数
长*宽*高 4.19mm(长度)*1.4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0385-0-15-15-43-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0385-0-15-15-43-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - 其他 MILL-MAX 0385-0-15-15-43-27-10-0 0385-0-15-15-43-27-10-0数据手册

0385-0-15-15-43-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.426 ¥ 12.0497
10+ $ 1.134 ¥ 9.5823
25+ $ 1.0632 ¥ 8.9836
50+ $ 1.0122 ¥ 8.5529
100+ $ 0.928 ¥ 7.7661
250+ $ 0.8699 ¥ 7.2796
500+ $ 0.8283 ¥ 6.932
1000+ $ 0.7888 ¥ 6.6009
3000+ $ 0.7299 ¥ 6.1087
库存: 394
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.04
