3040520

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,SPDB2,5/13,Phoenix Contact 13p插拔式接线端子 插头, SPDB 2.5/13系列, 500 V, 弹簧式接线端子, 灰色
供应商型号: Q-3040520
供应商: 期货订购
标准整包数: 10
PHOENIX CONTACT 插接式连接器 3040520

3040520概述

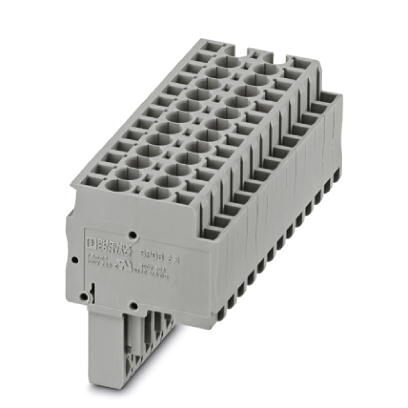

    # 电子元器件技术手册:插拔式连接器(SPDB 2,5/13)

    产品简介


    SPDB 2,5/13 是一款专为高可靠性连接设计的插拔式连接器,属于弹簧夹接线技术的代表产品。该产品主要用于铁路行业、机械工程以及工业自动化等领域。其主要功能是实现电路的快速插拔连接,支持广泛的导线规格,并提供多种选配附件以满足不同的安装需求。
    主要功能
    - 快速插拔连接
    - 支持弹簧夹接线方式
    - 多种规格导线兼容
    - 高额定电压和电流
    应用领域
    - 铁路行业设备连接
    - 工业控制和自动化系统
    - 机械设备的布线解决方案

    技术参数


    以下为 SPDB 2,5/13 插拔式连接器的技术规格:
    | 参数名称 | 规格范围 |

    | 连接方式 | 弹簧夹接线 |
    | 导线截面(实心) | 0.08 mm² 至 4 mm² |
    | 导线截面(绞合) | 0.08 mm² 至 2.5 mm² |
    | 美国线规(AWG) | 28 至 12 |
    | 位置数量 | 13 |
    | 宽度 | 67.6 mm |
    | 长度 | 32.7 mm |
    | 高度 | 39 mm |
    | 绝缘材料 | PA |
    | 最大负载电流 | 24 A(2.5 mm² 导线时) |
    | 额定电压 | 500 V |
    | 防污染等级 | 3 |
    | 工作温度范围 | -40°C 至 +70°C |

    产品特点和优势


    SPDB 2,5/13 插拔式连接器具有以下显著特点和优势:
    1. 高效连接
    弹簧夹接线方式确保快速可靠的连接,无需额外工具即可完成操作。
    2. 高可靠性
    通过严格的铁路行业测试认证,确保在极端环境下的稳定表现。
    3. 广泛适用性
    支持多种导线规格,适用于不同行业的多样化需求。
    4. 模块化设计
    提供丰富的附件选择(如桥接器、绝缘套管等),可根据实际应用灵活搭配。
    5. 环保安全
    使用阻燃材料,符合 UL 和 IEC 的严格标准。

    应用案例和使用建议


    应用案例
    - 铁路信号系统:用于列车控制系统中的信号传输线路连接。
    - 工业自动化设备:作为生产线控制柜内部布线的关键部件。
    - 机械设备布线:适合需要频繁插拔操作的应用场景。
    使用建议
    - 在选择导线时,需根据实际电流负载合理匹配导线截面。
    - 建议定期检查连接器的接触状态,确保长期稳定的电气性能。
    - 配置绝缘套管和桥接器以提高系统的可靠性和安全性。

    兼容性和支持


    SPDB 2,5/13 插拔式连接器与其他相关产品高度兼容,可与 Phoenix Contact 的其他终端块和配件配合使用。此外,厂商提供全面的技术支持和售后服务,包括产品培训、在线文档下载和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法牢固插入 | 检查导线截面是否符合要求,调整插入深度。 |
    | 插拔力过大 | 确保使用正确的剥线长度,避免过度压入。 |
    | 连接器过热 | 检查负载电流是否超出额定值,减少电流负荷。 |

    总结和推荐


    SPDB 2,5/13 插拔式连接器以其高效的连接方式、广泛的适用性及卓越的性能成为行业内的重要选择。它特别适合需要频繁插拔和高可靠性的应用场景。对于需要高速布线且对安全性要求较高的场合,我们强烈推荐此产品。如果您正在寻找一个兼具灵活性与耐用性的连接解决方案,这款插拔式连接器无疑是理想之选。

3040520参数

参数
长*宽*高 32.7mm(长度)*67.6mm(宽度)
安装方式 弹簧安装,自由悬挂,螺纹安装
零件状态 在售

3040520厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3040520数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3040520 3040520数据手册

3040520封装设计

查看详情并下载
Symbol
Footprint
3D Model
