3045512

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,UPBV2,5/12,
供应商型号: 651-3045512
供应商: Mouser
标准整包数: 1

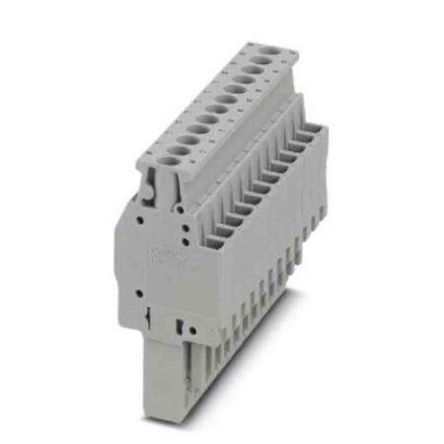

PHOENIX CONTACT 插接式连接器 3045512

3045512概述

    Plug - UPBV 2,5/12 - 3045512 技术手册解析

    1. 产品简介


    本产品为一个接线端子插头(Plug),属于接线端子类产品,主要用于电力传输和分配。它特别适用于需要高电流承载能力和良好绝缘特性的场合,如工业自动化、铁路车辆和通信设备等领域。

    2. 技术参数


    - 基本规格:12个位置,1级电压,12个连接点,2.5 mm²额定截面积。
    - 电气特性:
    - 额定电压:500 V
    - 额定电流:24 A(最大载流能力为4 mm²导体)
    - 最大功率耗散:0.77 W(在额定条件下)
    - 额定浪涌电压:6 kV
    - 绝缘材料等级:PA(聚酰胺)
    - 防污等级:3级
    - 耐过电压类别:III类
    - 尺寸:宽62.4 mm,长20.5 mm,高47 mm
    - 连接方式:螺钉连接
    - 导体截面范围:0.14 mm² - 4 mm²,对应AWG 26 - 12

    3. 产品特点和优势


    - 可桥接性:可以使用标准桥接件进行桥接,增加了灵活性。
    - 大型标签区域:提供了更大的标签区域,方便标识和管理。
    - 实用编码选项:便于区分不同功能的电路。
    - 节省空间:可以直接将导线引入电缆槽内,节省空间。

    4. 应用案例和使用建议


    - 工业自动化:适合用于生产线上的电气控制系统,确保高效稳定的电力传输。
    - 铁路车辆:符合DIN EN 45545-2标准,适用于轨道交通系统中的电力分配。
    - 通信设备:在复杂通信系统中作为可靠的电源接口。
    使用建议:根据具体应用场景选择合适的导体截面,确保连接稳固。定期检查连接状态,避免因接触不良导致的安全隐患。

    5. 兼容性和支持


    - 兼容性:可以与凤凰联络器(Phoenix Contact)系列的其他产品兼容,如FBS桥接器。
    - 支持服务:制造商提供详尽的用户文档和支持服务,可以通过官网获取更多资源。

    6. 常见问题与解决方案


    - Q: 导体如何正确插入?
    - A: 使用专用工具剥线后,确保导体完全插入并紧固到螺钉连接处。

    - Q: 如何保持连接的稳定性?
    - A: 定期检查螺钉连接处的扭矩,确保紧固度在规定的范围内(0.5 - 0.6 Nm)。

    7. 总结和推荐


    这款UPBV 2,5/12接线端子插头凭借其高可靠性、多功能性和广泛的应用范围,在市场上具有较强的竞争力。无论是工业自动化还是轨道交通领域,其性能表现均十分出色。建议在相关项目中优先考虑使用。
    推荐使用:鉴于其稳定性和适用范围,该产品值得在各类电力传输和分配项目中广泛应用。

3045512参数

参数
长*宽*高 20.5mm*62.4mm*47mm
安装方式 自由悬挂,螺纹安装
零件状态 在售

3045512厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3045512数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3045512 3045512数据手册

3045512封装设计

查看详情并下载
Symbol
Footprint
3D Model
