3033809

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔式桥接件,FBSR5-8,菲尼克斯 插入式桥接, Plug-in Bridge, FBSR5-8系列
供应商型号: 651-3033809
供应商: Mouser
标准整包数: 1

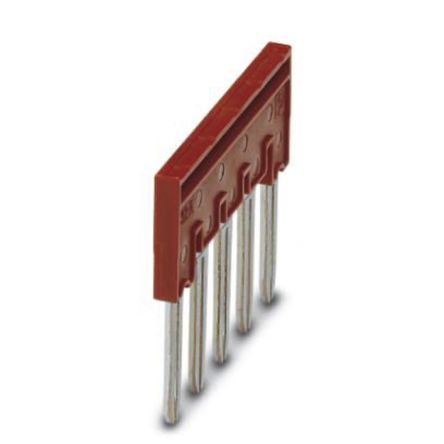

PHOENIX CONTACT 插接式连接器 3033809

3033809概述


    产品简介


    插件式桥接器 FBSR 5-8
    插件式桥接器是一种用于连接和导通电路的电子元器件。这款FBSR 5-8型号的产品主要适用于终端块模块中的电路连接,可以实现多个位置之间的电位均衡。其设计紧凑,具备高载流能力和良好的耐热性能,适合在多种工业环境中使用,例如自动化控制系统、电力传输系统等。

    技术参数


    - 产品类型:插件式桥接器
    - 位置数量:5个
    - 间距:8.2 mm
    - 最大负载电流:32 A
    - 尺寸:
    - 宽度:39.3 mm
    - 高度:30 mm
    - 深度:30 mm
    - 材料:
    - 色彩:红色
    - 导体:铜
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 安装方式:插件安装
    - 重量:
    - 带包装:6.29 g
    - 不带包装:5.723 g

    产品特点和优势


    1. 多功能性:能够连接并导通5个位置的电路,支持高负载电流。
    2. 安全可靠:阻燃等级达到UL 94 V0,保证在高温环境下也能保持稳定的工作性能。
    3. 易于安装:采用插件式安装方式,便于快速部署和维护。
    4. 广泛应用:适用于各种工业环境,如自动化控制、电力传输等。
    5. 环保合规:符合欧盟RoHS和REACH标准,满足环保要求。

    应用案例和使用建议


    应用案例
    FBSR 5-8插件式桥接器广泛应用于终端块模块中,确保多个电路之间的电位平衡。比如在自动化控制系统中,它被用来连接传感器和执行器,以确保系统的稳定运行。此外,在电力传输系统中,它可以实现对不同电缆段的电位均衡。
    使用建议
    1. 在使用过程中,如果需要改变跳线长度,应注意可能会导致额定电压降低。因此,建议根据实际应用需求选择合适的长度。
    2. 为了方便管理和维护,可以使用切割工具(如CUTFOX-FBS)将单个跳线从桥接器上分离出来,进行针对性的操作。
    3. 在安装时,务必遵循正确的插件式安装方式,确保连接可靠。

    兼容性和支持


    FBSR 5-8插件式桥接器与其他同类产品具有良好的兼容性,能够与其他终端块模块和连接器轻松配合使用。制造商提供了全面的技术支持和售后服务,用户可以通过访问其官方网站获取详细的使用指南和技术文档。同时,制造商还提供多种配件,如切割工具,以便于用户进行更灵活的应用。

    常见问题与解决方案


    1. 问题:安装过程中跳线出现松动
    - 解决方法:重新检查插件安装的方式,确保连接牢固。

    2. 问题:使用过程中额定电压降低
    - 解决方法:在配置时避免通过剪切或分开接触片来缩短跳线长度,以维持原有的额定电压。

    总结和推荐


    综上所述,FBSR 5-8插件式桥接器是一款高性能、可靠性高的电子元器件。其广泛的应用范围和独特的功能使其在市场上具有较强的竞争力。鉴于其出色的性能和易于安装的特点,强烈推荐在各类工业控制系统中使用此产品。无论是自动化控制还是电力传输系统,FBSR 5-8都能够为用户提供可靠的电路连接解决方案。

3033809参数

参数
安装方式 通孔安装

3033809厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3033809数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3033809 3033809数据手册

3033809封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7835 ¥ 31.9706
5+ $ 3.6685 ¥ 30.9988
10+ $ 3.377 ¥ 28.5357
30+ $ 3.1752 ¥ 26.8304
50+ $ 3.0564 ¥ 25.8266
100+ $ 2.9052 ¥ 24.5489
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.97
