3212633

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,PP-H1,5/S/14,菲尼克斯 接线端子插头, 终端插件, PP-H 1.5/S/14系列, 用于Din 导轨
供应商型号: JY-3212633
供应商: 云汉优选
标准整包数: 1

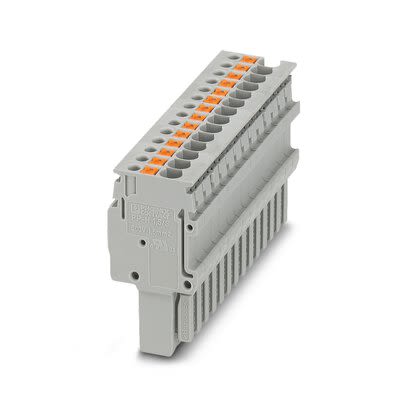

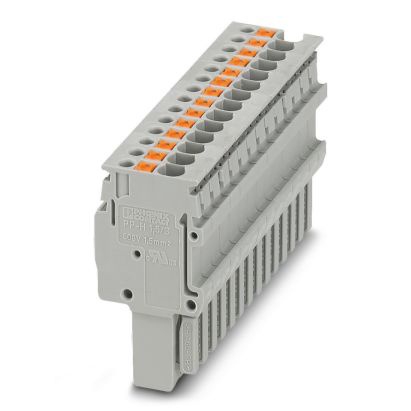

PHOENIX CONTACT 插接式连接器 3212633

3212633概述

    #

    产品简介


    产品名称:PP-H 1.5/S/14
    产品类型:接插件(Plug)
    主要功能:
    PP-H 1.5/S/14 是一种采用 Push-in 连接技术的接插件,适用于工业自动化领域,如铁路行业、机器制造和工厂工程等。该接插件具备快速安装和可靠的连接性能,能够在较宽的工作温度范围内稳定工作。
    应用领域:
    - 铁路行业
    - 机器制造
    - 工厂工程

    技术参数


    - 基本参数:
    - 位置数:14
    - 层级:1
    - 连接数:14
    - 色彩:灰色
    - 绝缘材料:聚酰胺(PA)
    - 额定电流:17.5 A(导线截面积为1.5 mm²)
    - 额定电压:500 V
    - 最大功率损耗:0.56 W
    - 尺寸:宽度49 mm,长度16.5 mm,高度31.3 mm
    - 端子截面积范围:实心导线0.14 mm² - 1.5 mm²;柔性导线0.14 mm² - 1.5 mm²(带塑料套管时最大1.0 mm²)
    - 电气特性:
    - 绝缘等级:UL 94 V0
    - 污染等级:3
    - 过电压类别:III
    - 气候条件:温度指数130°C,冷态耐受温度-60°C
    - 环境适应性:符合DIN 5510-2标准,测试通过

    产品特点和优势


    - 大表面标识选项: 用户可以在插头上进行大范围的标签标记,方便识别和维护。
    - 自组装兼容性: 支持自组装,用户可以轻松实现定制化需求。
    - 铁路行业认证: 通过铁路行业测试,适用于各种铁路应用场合。

    应用案例和使用建议


    应用案例
    该产品广泛应用于铁路行业的信号传输系统中。例如,在高速列车的控制系统中,需要大量的信号连接,这款插头能够可靠地连接多个信号回路,确保系统的稳定运行。
    使用建议
    - 电缆准备: 在安装之前,应仔细剥去电缆外皮,确保导体部分无损伤。
    - 固定方式: 为了确保稳固性,可考虑使用带有塑料套管的端子。

    兼容性和支持


    - 与其他元器件的兼容性: 本插头与同一品牌下的其他连接器件兼容,可在同类设备中实现无缝连接。
    - 制造商支持: 提供详细的用户手册和技术支持服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:如何确认正确的导线截面?
    - 解决办法: 参照技术手册中的图表,根据所需的电流强度选择合适的导线截面。

    - 问题:插头接触不良怎么办?
    - 解决办法: 重新压接导线,确保导线被牢固地插入插头内。

    总结和推荐


    综合评估:
    PP-H 1.5/S/14 插头以其大表面标签、灵活的自组装设计和优异的电气性能,特别适合铁路行业的应用需求。其优良的环境适应性和广泛的认证证明使其成为工业自动化领域的理想选择。
    推荐意见:
    对于需要在苛刻环境下工作的工业设备,尤其是铁路行业,我们强烈推荐使用这款插头。其高可靠性、易于安装和维护的特点使其在同类产品中脱颖而出。

3212633参数

参数
长*宽*高 49mm*49mm*16.5mm
安装方式 压入式,弹簧安装,自由悬挂,螺纹安装
零件状态 在售

3212633厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3212633数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3212633 3212633数据手册

3212633封装设计

查看详情并下载
Symbol
Footprint
3D Model
