首页  >  产品百科  >  3038121

3038121

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,STS6,直通式接线端子 , STS 6系列, 灰色, 41A
供应商型号: 277-4059-ND
供应商: Digi-Key
标准整包数: 1

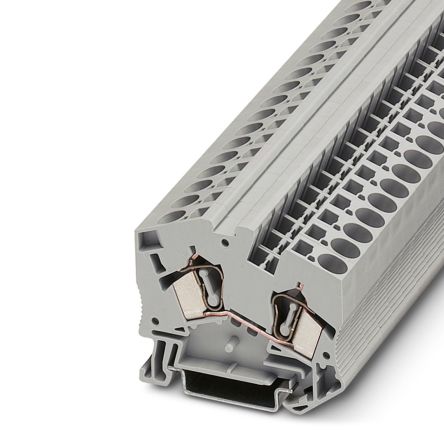

PHOENIX CONTACT 端子 - 线对板端子 3038121

3038121概述


    产品简介

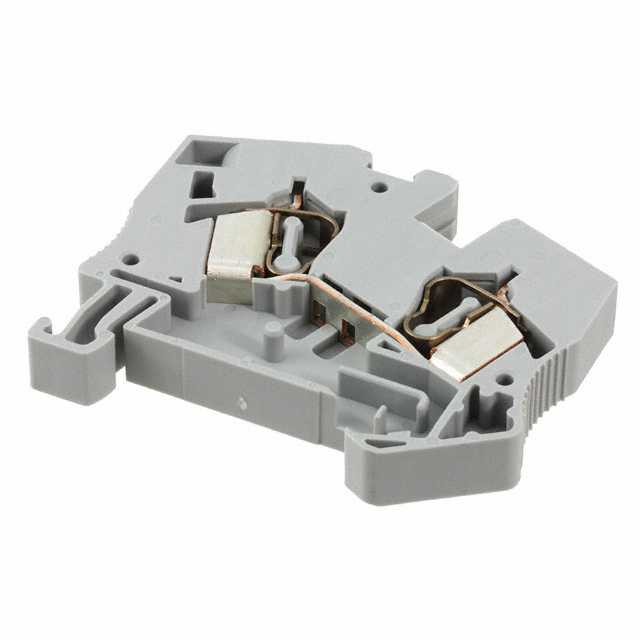

    STS 6 - 通过式终端块是一款专为高压和高电流应用设计的连接器件。该终端块具有两个接线点,适用于多种电气系统中,如工业自动化、楼宇自动化以及轨道交通等领域。其主要功能是实现不同导线之间的电气连接,确保系统的稳定性和可靠性。

    技术参数


    - 额定电压:800 V
    - 额定电流:41 A(最大负载电流为57 A)
    - 导体截面积:0.2 mm² - 10 mm²
    - 连接方式:弹簧式笼型接线端子
    - 接线层级:1层
    - 防护等级:过电压类别III
    - 绝缘材料温度指数:125 °C(静态绝缘材料温度指数)
    - 温度指数(电):130 °C
    - 连接长度:12 mm
    - 宽度:8.2 mm
    - 高度:58 mm
    - 安装类型:NS 35/7.5、NS 35/15
    - 重量(含包装):15.633 g
    - 重量(不含包装):14.337 g

    产品特点和优势


    1. 用户友好性:前端接线设计方便布线,提升操作效率。
    2. 空间节约:用于隐蔽布线系统时可以节省大量空间。
    3. 统一外形:具有多个接线点(2、3或4个)的产品外形相同,便于布线和管理。
    4. 高温和低温耐受:可以在极低(-60 °C)和极高(110 °C)的温度下正常工作。
    5. 抗振和冲击:通过了一系列严格的振动和冲击测试,适用于恶劣环境。
    6. 防燃性:符合UL 94 V0标准,具有良好的防火性能。
    7. 环保:符合RoHS和REACH要求,无有害物质。

    应用案例和使用建议


    该终端块广泛应用于工业控制柜、光伏逆变器、风力发电机和建筑自动化系统中。具体使用建议如下:
    1. 工业控制柜:由于其高温和低温耐受能力,适用于各种工业环境,特别是需要频繁开关的操作场合。
    2. 光伏逆变器:在高电流和高温环境下仍能保持稳定的连接性能,适合户外安装。
    3. 风力发电机:具备良好的抗振和抗冲击性能,适用于复杂的风力发电机组环境。
    4. 建筑自动化系统:前端接线设计和小体积使其非常适合于狭小空间的应用场合。

    兼容性和支持


    STS 6 - 通过式终端块可与标准DIN导轨(如NS 35/7.5和NS 35/15)配套使用,兼容多种插件桥和短路连接器。制造商提供全面的技术支持和售后服务,包括产品认证、安装指导和技术咨询等。

    常见问题与解决方案


    1. 问题:导线如何正确插入接线端子?
    - 解决方法:确保导线剥离长度为12 mm,并正确插入接线端子中,拧紧螺丝以确保连接稳固。
    2. 问题:终端块如何固定在DIN导轨上?
    - 解决方法:将终端块对准DIN导轨并轻轻推入,确保卡扣牢固。
    3. 问题:终端块是否适用于高温环境?
    - 解决方法:该终端块可在-60 °C至110 °C的温度范围内正常使用。

    总结和推荐


    STS 6 - 通过式终端块以其高效、可靠的设计和广泛的适用性,在众多行业中表现出色。它不仅满足了高电压和大电流的应用需求,还具备卓越的环境适应能力和安全性。对于需要高性能连接解决方案的工程应用,这款产品无疑是一个值得推荐的选择。

3038121参数

参数
长*宽*高 58mm*8.2mm*57.5mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3038121厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3038121数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3038121 3038121数据手册

3038121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.335 ¥ 28.1808
库存: 58
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.18
直接购买
加入购物车
