3040708

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,SP2,5/1GNYE,菲尼克斯 接线端子插头, Terminal Plug, SP 2.5/ 1 GNYE系列, 用于Din Rail
供应商型号: 2702504
供应商: 欧时
标准整包数: 50

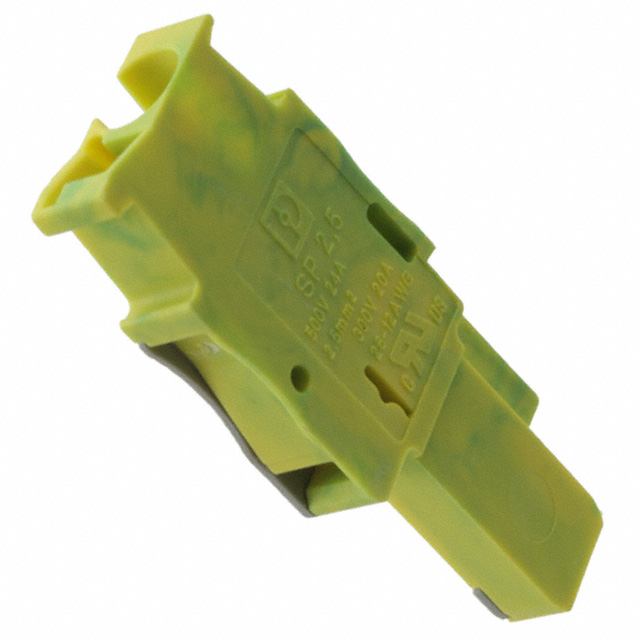

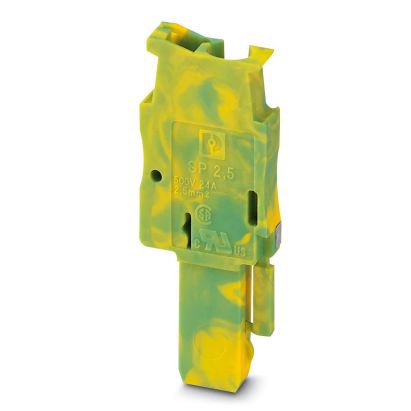

PHOENIX CONTACT 插接式连接器 3040708

3040708概述


    产品简介


    产品名称:SP 2,5/1 GNYE
    产品类型:端子台(接线端子)
    主要功能:提供稳定可靠的电气连接,适用于需要高电流承载能力和多种导体连接的场合。
    应用领域:广泛应用于工业自动化、电力系统、通信设施、机械控制等多个领域,特别是在需要高可靠性和大电流传输的应用中。

    技术参数


    | 参数类别 | 参数值 |

    | 产品编号 | 3040708 |
    | 最大负载电流 | 24 A (2.5 mm² 导体截面) |
    | 额定浪涌电压 | 6 kV |
    | 污染等级 | 3 |
    | 浪涌电压类别 | III |
    | 绝缘材料组 | I |
    | 连接方式 | 弹簧笼式连接 |
    | 长度 | 15.8 mm |
    | 宽度 | 5.2 mm |
    | 高度 | 39 mm |
    | 额定电压 | 500 V |
    | 裸导体最小截面(实心) | 0.08 mm² |
    | 裸导体最大截面(实心) | 4 mm² |
    | 裸导体最小截面(绞合) | 0.08 mm² |
    | 裸导体最大截面(绞合) | 2.5 mm² |
    | AWG 导体范围 | 28 - 12 |
    | 剥线长度 | 10 mm |

    产品特点和优势


    - 弹簧笼式连接:无需螺丝即可实现快速、牢固的连接。
    - 高电流承载能力:最大负载电流可达24A,适用于高电流应用场景。
    - 高可靠性:额定浪涌电压为6kV,确保在恶劣环境下仍能稳定运行。
    - 多种导体适配:支持裸导体、带塑料套管的绞合导体等多种连接方式。
    - 环境适应性强:符合污染等级3的标准,能够在较为严苛的环境中保持良好性能。
    - WEEE/RoHS合规:环保设计,符合RoHS指令要求。

    应用案例和使用建议


    应用案例:
    1. 在工业自动化系统中,用于电机控制器与电源间的连接。
    2. 在电力系统中,作为高功率设备的连接装置。
    使用建议:
    - 确保剥线长度准确,以避免接触不良。
    - 使用绞合导体时,确保导体截面不超过2.5mm²,并建议使用带塑料套管的绞合导体以增强连接可靠性。
    - 注意最大负载电流限制,避免过载导致的安全隐患。

    兼容性和支持


    该产品与其他标准的2.5mm²导体及弹簧笼式连接装置兼容,易于集成到现有的电路系统中。此外,制造商提供了丰富的配件,如锁紧件、测试插头、应力释放件等,以方便用户进行安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳定 | 检查导线截面是否符合规格要求,并确认剥线长度正确。 |
    | 高温环境下的可靠性问题 | 选择绝缘材料组I的产品,并注意周围环境温度是否超过最大允许范围。 |
    | 过电流引起的故障 | 定期检查负载电流,避免超过最大负载电流限制。 |

    总结和推荐


    产品评价:
    SP 2,5/1 GNYE凭借其出色的电气性能、可靠性和广泛的适用性,在工业自动化和电力系统等领域具有显著的竞争优势。该产品符合环保标准,并提供了丰富的配件,大大提升了安装和维护的便利性。
    推荐结论:
    综合来看,这款端子台产品在性能和适用性方面表现出色,特别适合需要高电流承载能力和可靠连接的应用场景。强烈推荐给相关领域的工程师和技术人员选用。

3040708参数

参数
长*宽*高 15.8mm*5.2mm*39mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3040708厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3040708数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3040708 3040708数据手册

3040708封装设计

查看详情并下载
Symbol
Footprint
3D Model
