1629152

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插头, M23 PRO系列, 17芯, 电缆安装, 压接, IP66,IP68
供应商型号: 1886867
供应商: 海外现货
标准整包数: 1

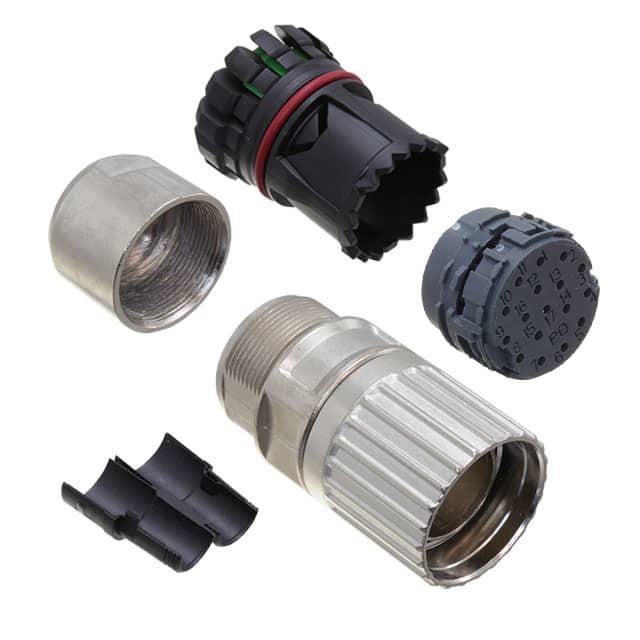

PHOENIX CONTACT 圆形连接器 1629152

1629152概述

    电子元器件产品技术手册:M23-17P1N8A80DUS电缆连接器

    产品简介


    M23-17P1N8A80DUS 是一款 M23 系列电缆连接器,设计用于各种严苛的应用环境。该连接器采用了 M23 PRO 技术,具有直角设计和屏蔽功能。它包含17个位置,可应用于多种信号传输场景,如工业自动化、通信设备和汽车电子等领域。

    技术参数


    - 电缆直径范围:3 mm 至 15 mm
    - 锁紧系统:ONECLICK 快速锁定系统
    - 接触方式:针型接触(Pin)
    - 连接方法:压接连接(Crimp Connection)
    - 绝缘体材料:PA 6.6
    - 信号触点直径:1 mm
    - 最大信号触点线径:1 mm²
    - 额定电流:每个信号触点 8 A(25°C)
    - 额定电压:125 V
    - 额定冲击电压:1.5 kV
    - 污染等级:3级
    - 防护等级(插拔时):IP66/IP68(2米/24小时)

    产品特点和优势


    - 跨品牌兼容性:适用于标准和快速锁紧系统,提高了系统的灵活性和可靠性。
    - 高效锁紧系统:ONECLICK 快速锁紧系统提供光学、触觉和声学上的明确锁紧位置指示。
    - 高可靠性:在极端条件下依然可靠,配备振动制动功能,确保长期稳定性。
    - 操作便利:现代一致的设计方便操作,提升用户体验。
    - 成本效益:简单易行的电缆装配流程,降低了成本,适合广泛使用。

    应用案例和使用建议


    M23-17P1N8A80DUS 连接器适用于多种场景,例如:
    - 工业自动化:可用于机器人、传感器和其他工业设备的连接。
    - 通信设备:在通信基站和路由器中实现高效可靠的信号传输。
    - 汽车电子:在车辆电气系统中实现稳定的数据和电源连接。
    使用建议:
    - 在选择电缆时,请确保电缆直径在规定的范围内。
    - 安装过程中注意保持锁紧系统清晰可见、听清和感觉到的锁定状态。
    - 使用配套的压接工具确保正确的压接效果,提高连接器的使用寿命。

    兼容性和支持


    M23-17P1N8A80DUS 连接器具有良好的跨品牌兼容性,可以与多种标准的 M23 系列设备配合使用。Phoenix Contact 提供详尽的技术支持和售后服务,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 问题:无法正确锁紧连接器?
    - 解决方法:请检查锁紧系统是否已经到位并发出明显的视觉和听觉提示。
    2. 问题:接触不良导致信号传输不稳定?
    - 解决方法:重新检查压接情况,确保压接工具正确使用且达到规定的压接力。

    总结和推荐


    M23-17P1N8A80DUS 连接器以其卓越的可靠性和广泛的适用性成为工业和通信领域的理想选择。其强大的功能和便利的操作使其在市场上具备显著的竞争优势。我们强烈推荐此产品给需要在严苛环境下进行稳定信号传输的客户。

1629152参数

参数
外壳材料 Gadolinium-Zinc
针脚数 17pin
触头镀层 - 配接 -
类型 Plug Housing,Push-Twist
颜色 -
端接 -
额定电流 8A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

1629152厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1629152数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1629152 1629152数据手册

1629152封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 112.9277
10+ ¥ 106.1456
50+ ¥ 101.7269
100+ ¥ 99.5175
库存: 5
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 112.92
