3044197

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,UT16BK,菲尼克斯 直通式接线端子 , UT 16系列, 黑色, 76A
供应商型号: Q-3044197
供应商: 国内现货
标准整包数: 50

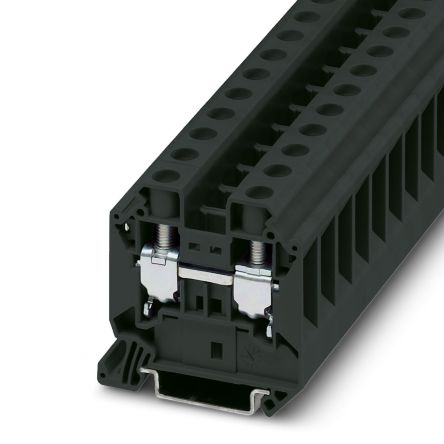

PHOENIX CONTACT 端子 - 线对板端子 3044197

3044197概述

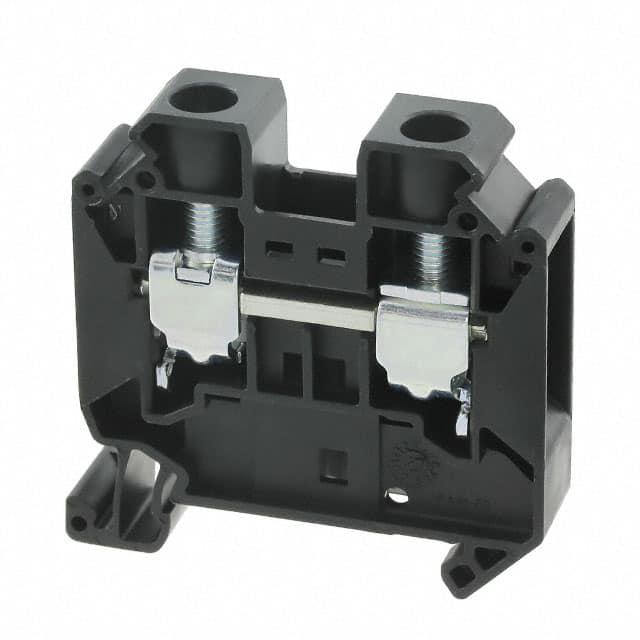

    # 技术手册:通孔终端块(UT 16 BK)

    产品简介


    基本介绍
    通孔终端块是一种广泛应用于工业控制、机柜配电、铁路系统等领域的连接器件。它能够为大电流传输提供稳定可靠的电气连接。本文档详细介绍了一款型号为UT 16 BK的通孔终端块,具备高效能、高可靠性的特点。
    主要功能
    - 实现电线之间的连接,支持不同类型线缆的连接,如铜导线和铝导线。
    - 可在不同的电压和电流等级下运行,适用于复杂多变的应用环境。
    - 提供易于安装、拆卸和维护的连接解决方案,提高了系统灵活性。
    应用领域
    - 工业控制
    - 机器制造
    - 植物工程
    - 流程工业
    - 铁路行业

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 1000 V |
    | 额定电流 | 76 A(最大负载电流可达101 A) |
    | 连接方式 | 螺钉连接 |
    | 导体横截面 | 1.5 mm² - 25 mm² |
    | 推荐导体横截面 | 16 mm² |
    | 安装方式 | DIN 35/7.5 和 DIN 35/15 |
    | 外观颜色 | 黑色 |
    电气特性
    - 最大额定冲击电压:8 kV
    - 最大功率损耗:2.43 W
    - 高温测试结果:温度升高≤ 45 K
    - 短时耐受电流(16 mm²导体):1.92 kA
    - 工频耐压测试通过
    环境条件
    - 工作温度范围:-60°C 到 +110°C
    - 储存温度范围:-25°C 到 +60°C
    - 相对湿度:20% 到 90%

    产品特点和优势


    独特功能
    - 支持多种不同类型的导体连接,包括刚性和柔性导体。
    - 采用UL94 V0阻燃材料,具有出色的防火性能。
    - 在极端温度条件下仍能保持良好性能,适合恶劣环境使用。
    - 具备高接触电阻(0.16 mΩ),确保低损耗、高效的电流传导。
    市场竞争力
    - 高额定电压和电流支持:能够在高压、大电流环境中稳定工作。
    - 强大的机械强度和电气性能,保证长期可靠性。
    - 提供详细的安装说明和技术支持,方便用户操作。

    应用案例和使用建议


    实际应用
    - 机柜配电:适用于数据中心、通信基站等高密度布线需求的应用场合。
    - 铁路系统:经测试证明适合在高速列车及铁路车辆上使用。
    - 工业控制:可用于自动化生产线和工厂控制系统中的接线盒。
    使用建议
    - 正确选择导体横截面:根据实际电流需求合理选择导体横截面,以确保安全运行。
    - 定期检查:建议在高压和高温环境下每半年进行一次全面检查,避免潜在隐患。
    - 保持清洁:确保设备表面清洁,避免灰尘和湿气积累影响性能。

    兼容性和支持


    兼容性
    - 该通孔终端块可与多种类型的导体连接,支持不同规格的导线连接。
    - 可搭配使用各种型号的桥接件(如FBS 2-12、RB 35-16等),以实现更复杂的电路连接。
    厂商支持
    - 提供详尽的产品文档和技术手册,确保用户正确安装和使用。
    - 售后技术支持:用户可以通过官方网站获取更多帮助和支持。

    常见问题与解决方案


    常见问题
    1. 如何更换端子?
    - 解决方案:按照安装指南步骤逐一拆卸旧端子,并将新端子按要求安装到指定位置。
    2. 如何测试连接的电气性能?
    - 解决方案:使用兆欧表或其他电气测试仪器进行测量,确保连接处的电阻值符合标准。
    3. 端子的使用寿命有限吗?
    - 解决方案:正常条件下,端子的使用寿命较长。但在特定应用中需注意定期检查,以延长使用寿命。

    总结和推荐


    综上所述,该型号的通孔终端块(UT 16 BK)凭借其优异的技术性能、广泛的适用范围和稳定的电气连接能力,在众多工业应用中表现出色。建议在大电流传输和高可靠性要求的应用场景中优先考虑使用。同时,其便捷的安装和维护特性也大大提升了用户的使用体验。因此,我们强烈推荐此产品作为高性能连接解决方案的选择。

3044197参数

参数
长*宽*高 55.5mm*12.2mm*54.4mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3044197厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3044197数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3044197 3044197数据手册

3044197封装设计

查看详情并下载
Symbol
Footprint
3D Model
