3001591

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔式桥接件,FBSR3-5,菲尼克斯 插入式桥接, 公桥接, FBSR 3 - 5系列
供应商型号: Q-3001591
供应商: 国内现货
标准整包数: 50

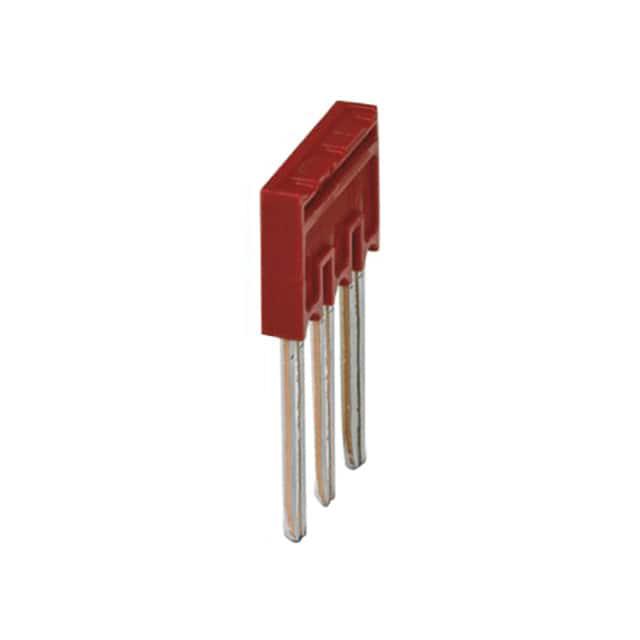

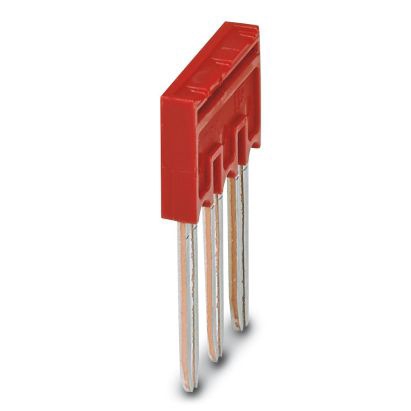

PHOENIX CONTACT 插接式连接器 3001591

3001591概述


    产品简介


    FBSR 3-5 插接式桥接件是一种用于模块化终端块系统中的电子元器件,主要用于实现电路中的电气连接。它特别适用于需要进行多点连接的场景,例如工业自动化控制、电力分配系统和通信设备等。FBSR 3-5 插接式桥接件具有多个连接点,允许将多条导线在一个地方连接在一起,以简化布线过程并提高系统的可靠性。

    技术参数


    - 产品类型: Jumper(插接式桥接件)
    - 位置数: 3
    - 间距: 5.2 mm
    - 颜色: 红色(RAL 3001)
    - 材料: 铜
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 最大载流能力: 17.5 A(在不同模块终端块中可能有所偏差,请参阅相应配件的数据表以获取准确值)
    - 安装方式: 插接式安装
    - 重量:
    - 包装后:1.32 g
    - 不含包装:1.263 g
    - 原产国: 中国(CN)
    - 海关编码: 85366990

    产品特点和优势


    1. 高载流能力: FBSR 3-5 插接式桥接件能够承载高达 17.5 A 的电流,适用于多种电气应用场合。
    2. 可靠的机械连接: 通过插接式安装方式,确保了稳定的电气连接,减少了松动的可能性。
    3. 阻燃设计: 采用 UL 94 V0 等级的材料,确保在高温环境下的安全性能。
    4. 易于安装和维护: 设计简单,操作方便,使得维护和更换更加便捷。

    应用案例和使用建议


    FBSR 3-5 插接式桥接件广泛应用于各种工业控制系统和电力分配系统中。例如,在一个自动化生产线上,可以使用 FBSR 3-5 来连接多个传感器和执行器,从而实现复杂的控制逻辑。
    使用建议:
    - 在使用过程中,务必注意载流能力的变化。如果将 FBSR 桥接件配置为通过切断接触片来缩短长度,则会降低其额定电压。
    - 定期检查连接部位,确保无氧化或腐蚀现象,以维持其良好的电气性能。
    - 确保所有连接都紧固可靠,避免因松动导致的电气故障。

    兼容性和支持


    FBSR 3-5 插接式桥接件适用于 Phoenix Contact 提供的多种模块化终端块系统,与之高度兼容。制造商提供了详尽的技术文档和支持服务,用户可以通过电话或电子邮件联系技术支持,以获取必要的帮助和指导。

    常见问题与解决方案


    1. 问题: 使用时发现载流能力不达标。
    - 解决方法: 检查是否正确安装了桥接件,确保其连接牢固且未受到损坏。同时,参考相关模块终端块的配件数据表以获取准确的电流值。

    2. 问题: 连接处出现氧化或腐蚀现象。
    - 解决方法: 清洁连接点,去除氧化层或腐蚀物。可以使用专用的清洁剂进行处理,然后重新连接以确保良好的电气性能。

    总结和推荐


    FBSR 3-5 插接式桥接件是一款高性能、高可靠性的电子元器件,适用于多种电气应用场合。其显著的优势在于高载流能力和优异的机械稳定性,能够满足工业控制和电力分配系统的需求。鉴于其卓越的性能和广泛的适用范围,强烈推荐将其用于关键的电气连接部分,以确保系统的稳定性和可靠性。

3001591参数

参数
零件状态 在售
包装方式 散装

3001591厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3001591数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3001591 3001591数据手册
