790491

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,OTTA25-M6,Conn Universal Terminal Block F 2 POS Screw ST G DIN Rail/T DIN Rail 101A
供应商型号: 790491
供应商: 国内现货
标准整包数: 5
PHOENIX CONTACT 端子 - 线对板端子 790491

790491概述

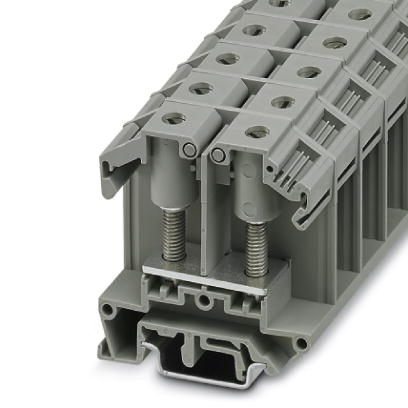

    OTTA 25-M6 直通式接线端子

    产品简介


    类型与功能
    OTTA 25-M6 是一款通用型直通式接线端子,主要用于电连接的应用场合。它采用螺栓连接方式,可接线容量为1至25 mm²的导线。这种类型的端子广泛应用于电力系统、工业控制和自动化领域,提供稳定可靠的电气连接。
    应用领域
    此接线端子适用于各种电气装置、机器设备和工业控制系统中的电气连接需求,特别是在需要可靠和长期运行的环境中。

    技术参数


    - 产品规格
    - 层数:1层
    - 连接量:2个
    - 额定横截面:25 mm²
    - 颜色:灰色
    - 绝缘材料:PA
    - 额定浪涌电压:8 kV
    - 污染等级:3级
    - 电涌电压类别:III类
    - 绝缘材料组:I组
    - 额定条件下最大功耗:3.26 W
    - 连接标准:IEC 60947-7-1
    - 电气特性
    - 额定电流IN:101 A
    - 最大负载电流:101 A(接线面积为25 mm²)
    - 额定电压UN:800 V
    - 接线数据
    - 连接方式:螺栓连接
    - 柔性导线最小横截面:1.5 mm²
    - 柔性导线最大横截面:25 mm²
    - 电缆接线头的连接标准:DIN 46234
    - 最小可连接导线插针横截面:1.5 mm²
    - 最大可连接导线插针横截面:25 mm²
    - 螺栓直径:6 mm
    - 螺纹:M6
    - 最小紧固扭矩:3.2 Nm
    - 最大紧固扭矩:3.7 Nm

    产品特点和优势


    - 安全可靠:通过了严格的电压、机械和环境测试,确保长期稳定运行。
    - 环保耐用:符合UL 94 V0标准,阻燃等级高;通过了铁路车辆防火性能测试。
    - 安装简便:开放式的侧板设计,便于安装和维护。
    - 广泛兼容:多种配套附件支持不同安装需求。

    应用案例和使用建议


    实际应用
    OTTA 25-M6 已经被广泛应用于电力设备、自动化控制系统及工业机械中。例如,在工厂自动化控制面板中,它们用于连接和保护复杂的电气网络。
    使用建议
    - 在安装前确认所使用的导线横截面符合规定范围。
    - 确保按照制造商推荐的紧固扭矩进行安装以避免过紧或过松导致的故障。
    - 在高温和高湿度环境中使用时,需注意定期检查端子的状态。

    兼容性和支持


    - 兼容性:支持与所有符合DIN标准的电气设备和安装导轨兼容。
    - 支持服务:产品提供全方位的技术支持和售后服务,包括使用说明文档、在线帮助和技术咨询。

    常见问题与解决方案


    - Q:如何确定正确的安装位置?
    - A:选择适合的位置,确保有足够的空间进行操作,并考虑周围环境对端子的影响。

    - Q:如果发现接触不良怎么办?
    - A:检查是否紧固扭矩不够,重新调整紧固力矩,或者清洁接线片和连接点以保证良好的电接触。

    - Q:如何进行日常维护?
    - A:定期检查接线端子的连接状态,清洁并更换损坏部件,确保其正常运行。

    总结和推荐


    OTTA 25-M6 是一款高品质的直通式接线端子,以其卓越的安全性和可靠性在市场上赢得了良好声誉。其广泛的功能和应用范围使其成为许多项目的首选组件。强烈推荐使用此产品以提升系统的稳定性和安全性。

790491参数

参数
长*宽*高 60mm(长度)*18mm(高度)
安装方式 DIN导轨安装

790491厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

790491数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 790491 790491数据手册

790491封装设计

查看详情并下载
Symbol
Footprint
3D Model
