709783

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,穿墙端子,HDFKV16-VP,Conn Feed-Through Terminal Block F 2 POS Screw ST Panel Mount 76A
供应商型号: Q-709783
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 端子 - 其他 709783

709783概述

    HDFKV 16-VP 技术手册

    产品简介

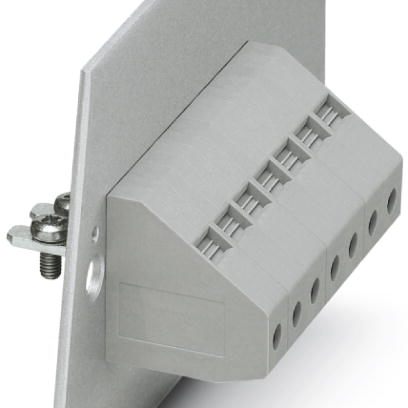

    HDFKV 16-VP 是一款由菲尼克斯电气公司生产的穿墙端子。这类端子主要用于将导线安全、可靠地连接到配电系统中,适用于多种工业和商用环境。产品采用螺钉连接和螺栓连接方式,具备出色的电气性能和机械强度,广泛应用于电力传输、控制电路等领域。

    技术参数


    - 位数: 1
    - 负载电流: 101 A
    - 横截面范围: 0.5 mm² - 25 mm² (AWG 20 - 4)
    - 导线连接角度: 90°
    - 宽度: 12.1 mm
    - 长度: 63.6 mm
    - 间距: 12.1 mm
    - 接线方式: 螺钉连接,螺栓连接
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 额定电压: 500 V
    - 额定电流: 76 A
    - 最大负载电流: 101 A
    - 额定浪涌电压: 6 kV
    - 污染等级: 3
    - 电涌电压类别: III
    - 绝缘材料组: I

    产品特点和优势


    HDFKV 16-VP 穿墙端子的主要特点是其出色的载流能力和机械强度。通过使用PA绝缘材料和UL 94 V0阻燃等级,产品在高温和高负荷下依然能够保持良好的性能。此外,该端子适用于多种导线横截面,方便不同场合的应用需求。其独特的螺钉和螺栓连接设计使得安装和维护过程简单快捷,降低了安装错误的风险,从而提高了系统的整体可靠性。

    应用案例和使用建议


    HDFKV 16-VP 穿墙端子广泛应用于各种配电系统中,如工厂自动化系统、能源管理系统和电力传输系统。在这些系统中,可靠的导线连接是保证系统稳定运行的关键。根据实际应用经验,使用时应注意以下几点:
    - 在连接多根导线时,确保每根导线的横截面不超过最大值,以避免过热和电气故障。
    - 选择合适的接线套管,以保护导线免受外部磨损。
    - 定期检查连接点的紧固情况,防止因松动导致的电弧或火灾风险。

    兼容性和支持


    HDFKV 16-VP 穿墙端子与其他同类产品具有良好的兼容性,可以轻松集成到现有的配电系统中。菲尼克斯电气公司提供详尽的技术支持和售后服务,确保用户能够在使用过程中获得及时帮助。如有需要,用户可以通过公司官网获取相关文档和技术支持。

    常见问题与解决方案


    - 问题: 连接时出现松动。
    - 解决方案: 使用正确型号的螺丝刀,按照规定的紧固扭矩(2 Nm - 2.3 Nm)进行紧固。
    - 问题: 端子过热。
    - 解决方案: 检查导线横截面是否符合要求,确保每个连接点均按正确方法进行连接。
    - 问题: 端子损坏。
    - 解决方案: 更换损坏的端子,并重新安装。

    总结和推荐


    HDFKV 16-VP 穿墙端子凭借其优异的电气性能和机械强度,在众多应用场景中表现出色。其简便的安装和维护操作使其成为配电系统中的理想选择。推荐在工业和商用电力传输及控制电路中使用此产品,以确保系统稳定可靠运行。
    菲尼克斯电气公司的HDFKV 16-VP 穿墙端子是一款高效、耐用的产品,特别适合于对安全性和可靠性要求较高的应用场景。

709783参数

参数
长*宽*高 63.6mm(高度)
安装方式 面板安装

709783厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

709783数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 709783 709783数据手册

709783封装设计

查看详情并下载
Symbol
Footprint
3D Model
