1628497

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT

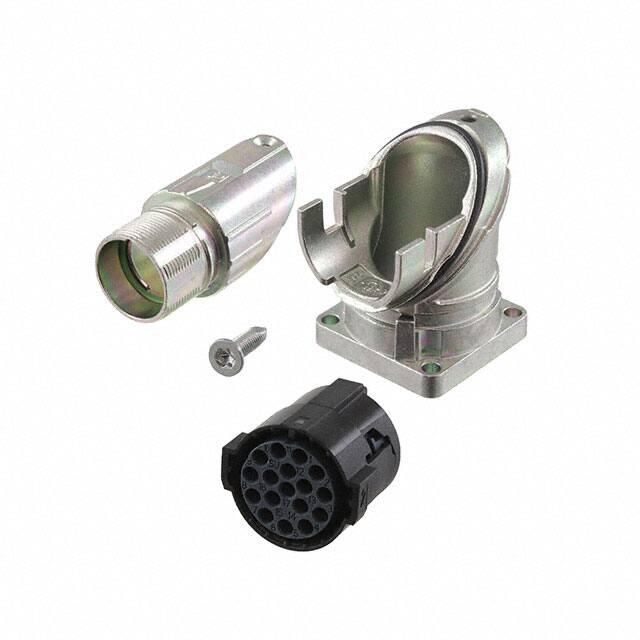

产品描述: Phoenix Contact M23圆形连接器插座, M23 PRO系列, 17芯, 正面安装, 压接, IP66,IP68
供应商型号: 1886843
供应商: 欧时
标准整包数: 1

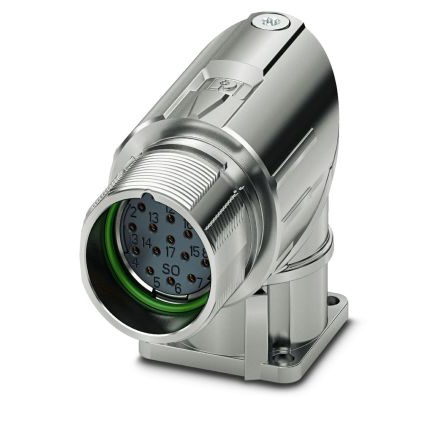

PHOENIX CONTACT 圆形连接器 1628497

1628497概述

    M23-17S1N8AA500S Device Connector Front Mounting 技术手册

    产品简介


    M23-17S1N8AA500S 是一款高性能的 M23 系列圆形连接器,专为设备侧的应用而设计。它具备标准和快速锁紧系统,具有屏蔽功能,适用于工业控制设备、控制器和电气装置工程。这款连接器采用 N 型编码,提供振动和温度抵抗能力,确保稳定可靠的连接。

    技术参数


    - 产品类型: 圆形连接器(设备侧)
    - 编码类型: N
    - 安装方式: 前装
    - 接线方式: 插座端子,压接连接
    - 接触直径: 信号触点直径为 1 mm
    - 最大连接截面面积: Litz 导线信号触点最小 0.08 mm²,最大 1 mm²
    - 额定电压: 125 V
    - 冲击电压: 2 kV
    - 过电压类别: III 类
    - 污染等级: 3 级
    - 防护等级 (插合状态): IP66/IP68 (2 米/24 小时)
    - 工作温度范围: -40°C 至 105°C
    - 储存/运输温度范围: 15°C 至 25°C
    - 最高允许湿度 (储存/运输): 50% 至 65%
    - 安装高度: 2000 米
    - 法兰尺寸: 26 mm x 26 mm
    - 接触插入/拔出次数: 100 次

    产品特点和优势


    - 兼容性: 支持标准和快速锁紧系统,实现跨制造商的兼容性。
    - 设计先进: 具备现代一致的设计,便于操作。
    - 耐久性: 高温、高振动环境下依然稳定可靠。
    - 全面保护: 具备 IP66/IP68 防护等级,确保在恶劣环境下的正常使用。
    - 多功能: 可以根据需要选择插针或插座触点。

    应用案例和使用建议


    - 应用场景: 适用于工业自动化、机器人、机床、PLC 控制系统等领域。
    - 使用建议: 在户外环境中,需额外保护以防环境影响。严格按照标准操作,定期检查产品损坏情况。

    兼容性和支持


    - 兼容性: 支持标准和快速锁紧系统,适用于多种第三方设备。
    - 支持: 出厂前必须经过合格检验。损坏的产品需立即替换,不可自行修复。官方提供详细的安装指南和维护文档。

    常见问题与解决方案


    - Q: 是否可以在负载下插拔连接器?
    - A: 不可以。应在无负载状态下进行插拔,避免损坏和安全事故。

    - Q: 如何确保接地正确?
    - A: 在交流电压大于 50V 的情况下,导电连接器外壳必须接地。确保保护或功能接地已正确连接。

    - Q: 如何避免高温损害?
    - A: 在正常使用过程中,连接器可能会变热。当环境温度过高时,应注意适当通风和散热,确保符合 DIN EN ISO 13732-1:2008-12 标准。

    总结和推荐


    M23-17S1N8AA500S 连接器以其坚固耐用、高度兼容和方便操作的特点,在各种工业应用中表现出色。它的多种优势使其成为市场上极具竞争力的选择。对于需要稳定可靠的连接解决方案的应用场合,强烈推荐使用这款连接器。

1628497参数

参数
类型 Push-Twist,Receptacle Housing
颜色 -
端接 -
额定电流 8A
外壳材料 Gadolinium-Zinc
针脚数 17pin
触头镀层 - 配接 -
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

1628497厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1628497数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1628497 1628497数据手册

1628497封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92.66
10+ ¥ 88.9423
50+ ¥ 85.2472
100+ ¥ 83.394
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.66
