3209513

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,PT2,5GN,菲尼克斯 直通式接线端子 , PT 2.5 GN系列, 单层, 绿色, 推入式端接
供应商型号: 3209513
供应商: Master
标准整包数: 20
PHOENIX CONTACT 端子 - 线对板端子 3209513

3209513概述


    产品简介

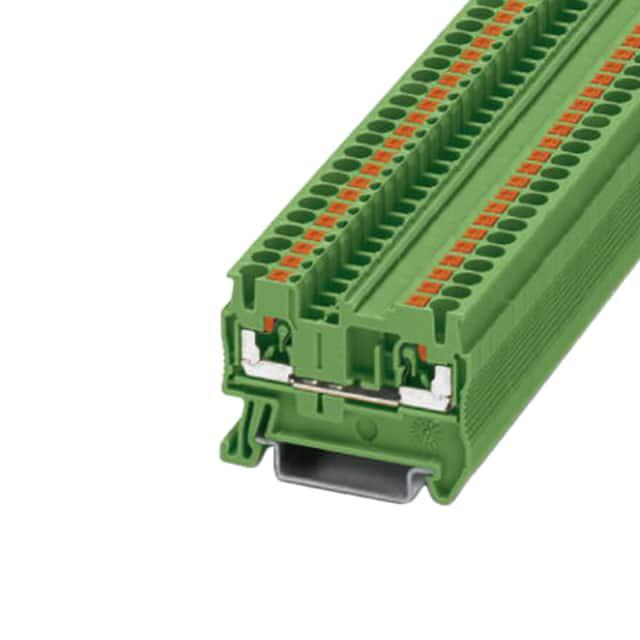

    PT 2,5 GN - Feed-through Terminal Block
    PT 2,5 GN是一款通过式终端块,适用于铁路行业、机械制造和工厂工程等领域。它在过程工业中也有广泛应用。该终端块的主要功能是实现电线的便捷连接,以确保电路的安全可靠运行。它具有易于安装且无需工具的特点,适用于带护套或实心导线的连接。

    技术参数


    - 额定电压: 800 V
    - 额定电流: 24 A(2.5 mm²导线时)
    - 最大负载电流: 30 A(4 mm²导线时)
    - 连接方式: 压入式连接
    - 导线截面积范围: 刚性导线:0.14 mm² - 4 mm²;柔性导线:0.14 mm² - 2.5 mm²
    - 安装方式: NS 35/7.5 或 NS 35/15
    - 颜色: 绿色
    - 过压类别: III 类
    - 污染等级: 3 级
    - 耐冲击电压: 8 kV
    - 功率耗散: 最大0.77 W(在额定条件下)

    产品特点和优势


    PT 2,5 GN Feed-through Terminal Block 的主要特点是采用压入式连接,这种连接方式不仅能够实现工具无损连接,还提高了电气安全性和可靠性。它的紧凑设计和前端连接使得它可以在狭小空间内轻松布线。此外,所有终端块都提供双功能轴测试选项,这有助于进一步提高安全性。

    应用案例和使用建议


    应用案例
    PT 2,5 GN Feed-through Terminal Block 常用于铁路控制系统、工厂自动化系统和工业控制面板中。在这些场景下,可靠的导线连接对系统的正常运行至关重要。
    使用建议
    1. 环境适应性: 请确保终端块的工作温度在 -60°C 至 110°C 范围内,并且湿度在20%至90%之间。
    2. 导线选择: 在选择导线时,确保其截面积符合规范要求(刚性导线:0.14 mm² - 4 mm²;柔性导线:0.14 mm² - 2.5 mm²)。
    3. 维护: 定期检查终端块连接是否稳固,确保导线没有松动或损坏。

    兼容性和支持


    PT 2,5 GN Feed-through Terminal Block 具有良好的兼容性,可以与标准的 DIN 导轨(NS 35/7.5 和 NS 35/15)完美匹配。制造商提供全面的技术支持,包括详细的安装指南和维护文档。此外,用户还可以访问制造商网站获取更多信息和支持。

    常见问题与解决方案


    1. 导线接触不良
    - 解决方案: 检查导线是否正确插入并固定到位,必要时重新剥离导线并重新连接。
    2. 终端块连接不稳定
    - 解决方案: 重新检查终端块是否正确安装在 DIN 导轨上,确保没有松动或错位。
    3. 导线端面不平整
    - 解决方案: 使用合适的剥线钳和工具,确保导线端面平整且无毛刺。

    总结和推荐


    PT 2,5 GN Feed-through Terminal Block 是一款在严苛环境下仍能保持高可靠性的产品。它在铁路行业、机械制造和工厂工程领域的广泛应用表明其具备出色的性能和广泛的适用性。综上所述,强烈推荐此款终端块用于需要高度可靠导线连接的应用场合。

3209513参数

参数
长*宽*高 48.5mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3209513厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3209513数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3209513 3209513数据手册

3209513封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 1.771 ¥ 15.0004
50+ $ 1.6786 ¥ 13.9569
库存: 200
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 300
