3061729

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

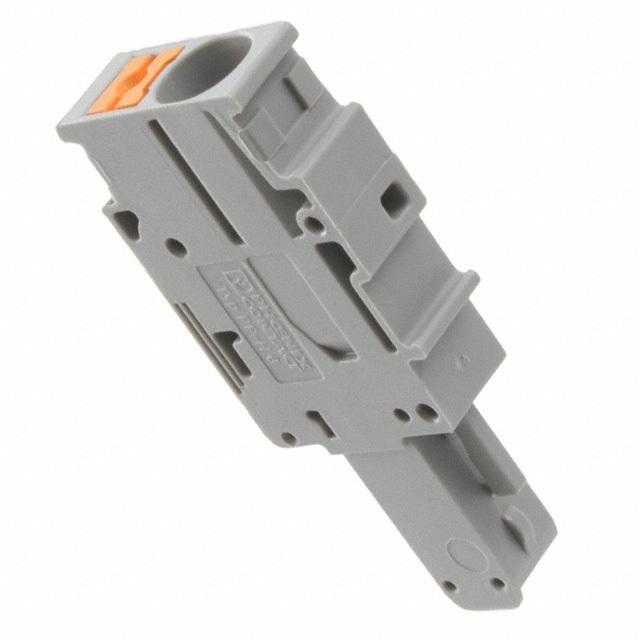

产品描述: 菲尼克斯,插拔件,PP-H6/1-R,Phoenix Contact 插拔式接线端子 插头, PP-H 6/ 1-R系列, 1 kV, 推入式, 灰色
供应商型号: 651-3061729
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 3061729

3061729概述

    电子元器件产品技术手册:PP-H 6/1-R 连接器

    产品简介


    PP-H 6/1-R 是一款由菲尼克斯(Phoenix Contact)生产的单插孔自组装连接器。该产品主要用于电力系统的连接与传输,能够处理高电流负载。由于其出色的电气特性和广泛的适用范围,该连接器在工业自动化、轨道交通、新能源等领域有着广泛的应用。

    技术参数


    - 基本属性
    - 连接方式: 单插孔,不可桥接
    - 安装方式: 自装配
    - 颜色: 灰色
    - 绝缘材料: 聚酰胺(PA)
    - 阻燃等级: UL 94 V0
    - 最大负载电流: 41A
    - 额定脉冲电压: 8kV
    - 污染等级: 3级
    - 过压类别: III 类
    - 绝缘材料组: I 组
    - 连接标准: 符合IEC 61984标准
    - 额定电压: 1000V
    - 导体横截面积: 固态最小 0.5mm²,固态最大 10mm²;绞线最小 0.5mm²,绞线最大 6mm²
    - 端子排列数量: 1个位置
    - 安装尺寸: 宽度 8.2mm,长度 21mm,高度 49.3mm

    产品特点和优势


    PP-H 6/1-R 连接器具有以下显著特点:
    - 高载流能力: 额定电流高达 41A,适用于大功率设备的连接需求。
    - 高可靠性: 通过了严格的 UL 认证和 cUL 认证,确保产品在极端环境下仍能正常工作。
    - 多用途: 可以用于固态和绞线导体的连接,具有良好的通用性。
    - 方便自装: 用户可自行安装,减少安装成本。
    - 抗干扰能力强: 污染等级 3 和 III 类过压分类,适用于高污染和高干扰环境。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化: 在工业控制系统中用于电源的传输。
    - 轨道交通: 用于车辆内部的供电系统连接。
    - 新能源: 在太阳能光伏系统和风力发电系统中用于电能传输。

    - 使用建议:
    - 在使用前请确保导线的直径和连接器的规格相匹配。
    - 连接过程中要注意不要损坏导线的绝缘层。
    - 安装时确保连接牢固,避免接触不良导致的故障。

    兼容性和支持


    - 兼容性:
    - PP-H 6/1-R 连接器可以与其他符合相同标准的电缆和附件配套使用,确保良好的互换性和兼容性。
    - 支持和维护:
    - 菲尼克斯公司提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册和保修服务。

    常见问题与解决方案


    - Q1: 导线连接后出现接触不良怎么办?
    - A1: 重新剥离导线的绝缘层,确保导线插入深度足够,且连接紧固。
    - Q2: 使用过程中连接器出现过热现象怎么办?
    - A2: 检查连接器是否安装正确,导线是否有合适的横截面积。如果问题依旧,建议更换更大额定电流的连接器。

    总结和推荐


    PP-H 6/1-R 连接器以其出色的性能和广泛应用而受到业界的认可。其高载流能力和广泛的适应性使其成为众多领域的理想选择。如果你正在寻找一款可靠的电力传输解决方案,PP-H 6/1-R 连接器是一个值得推荐的产品。强烈推荐使用该连接器来满足各种工业应用的需求。

3061729参数

参数
长*宽*高 21mm*8.2mm*49.3mm
安装方式 压入式,弹簧安装,自由悬挂,螺纹安装
零件状态 在售

3061729厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3061729数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3061729 3061729数据手册

3061729封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.221 ¥ 44.1175
10+ $ 4.873 ¥ 41.1769
25+ $ 4.6548 ¥ 39.3331
50+ $ 4.4712 ¥ 37.7816
100+ $ 4.1148 ¥ 34.7701
250+ $ 3.9204 ¥ 33.1274
库存: 42
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.11
