2718277

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

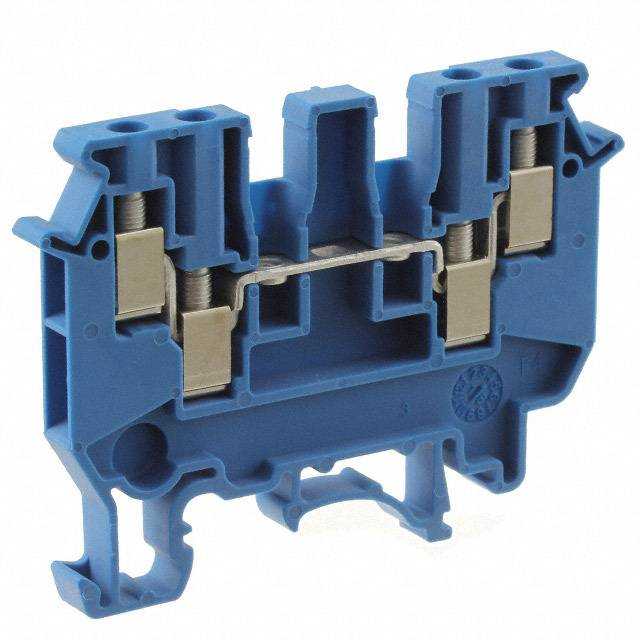

产品描述: 菲尼克斯,直通式接线端子,UDK3BU,菲尼克斯 导轨式接线端子排, UDK 3 BU系列, 蓝色, 螺钉端接, 24A
供应商型号: PYA-2718277
供应商: 海外现货
标准整包数: 50

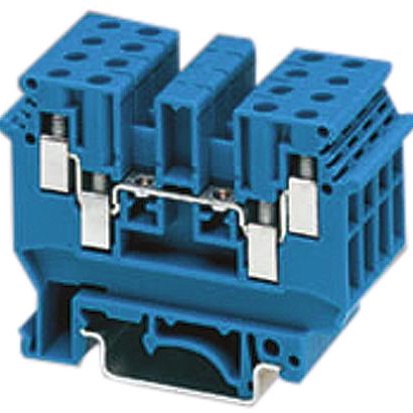

PHOENIX CONTACT 插接式连接器 2718277

2718277概述

    Feed-through Terminal Block UDK 3 BU - 技术手册解析

    产品简介


    类型:馈线端子块
    主要功能:提供高效且可靠的电路连接解决方案
    应用领域:广泛应用于工业控制、铁路车辆及各类电气系统中

    技术参数


    - 型号:UDK 3 BU
    - 额定电压:500 V
    - 额定电流:24 A(适用于4 mm²导线)
    - 最大负载电流:32 A(适用于4 mm²导线)
    - 绝缘材料:聚酰胺(PA)
    - 额定浪涌电压:6 kV
    - 绝缘材料温度指数(UL 746 B):130 °C
    - 燃烧等级(UL 94):V2
    - 安装宽度:5.2 mm
    - 连接方法:螺丝连接
    - 最大导线截面积:2.5 mm²
    - 最小导线截面积:0.2 mm²
    - 颜色:蓝色
    - 接线螺钉规格:M3

    产品特点和优势


    1. 双接点设计:每个侧面有两个连接点,可容纳多根导线,提升布线效率。
    2. 双桥轴设计:可实现独立的电位分配和供电。
    3. 高可靠性测试:通过了一系列严格的机械和电气测试,包括耐压、冲击防护、拉力测试等,确保长期稳定运行。
    4. 符合国际标准:满足IEC、UL、CSA等多项国际认证要求。

    应用案例和使用建议


    1. 工业自动化控制系统:可用于配电柜内导线连接,提高系统的可靠性和安全性。
    2. 铁路车辆系统:适合用于需要高安全等级的场景,如车厢内的电气布线。
    3. 电力分配系统:可作为电力系统中不同组件间的连接器,便于安装和维护。
    使用建议:
    - 确保导线截面在规定范围内,避免过载导致的安全隐患。
    - 使用适当的螺丝刀拧紧螺钉,确保接触良好。
    - 定期检查连接处是否有松动现象,及时紧固。

    兼容性和支持


    - 兼容性:适用于各种标准尺寸的导轨安装(NS 32/NS 35),并与不同品牌和类型的电器元件兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. 导线连接不稳定
    - 解决方法:确保使用合适的螺丝刀拧紧螺丝,并检查是否有足够的扭力。
    2. 导线烧毁
    - 解决方法:确认导线截面是否符合要求,避免过载;定期检查接触点是否有发热迹象。
    3. 无法通过机械测试
    - 解决方法:检查安装过程是否严格按照说明书进行,如有必要请咨询技术支持。

    总结和推荐


    该款UDK 3 BU 馈线端子块以其出色的性能和多重安全认证,在众多应用场合中表现出色。其独特的双接点和双桥轴设计不仅提高了接线效率,还确保了系统安全。我们强烈推荐该产品用于工业控制、铁路车辆及电力分配等领域,相信它将为您的项目带来卓越的电气连接体验。

2718277参数

参数
长*宽*高 63.5mm(长度)*5.2mm(宽度)
安装方式 螺纹安装
零件状态 在售

2718277厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2718277数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 2718277 2718277数据手册

2718277封装设计

查看详情并下载
Symbol
Footprint
3D Model
