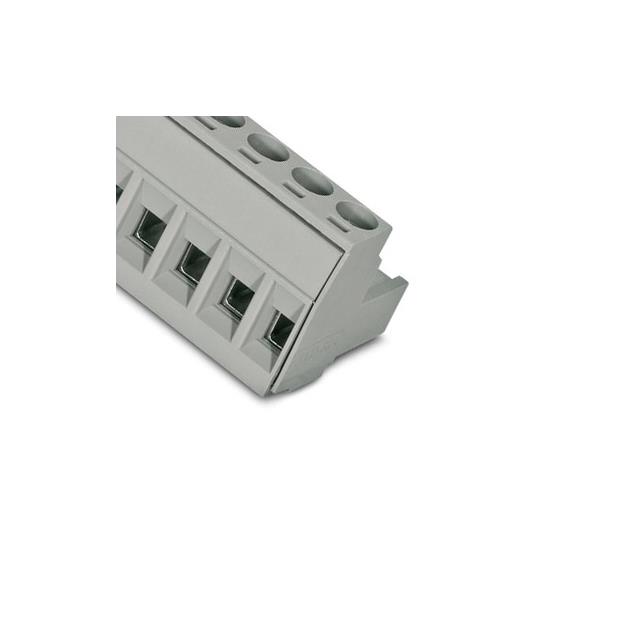

5435815

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,BCP-508-11GY,
供应商型号: Q-5435815
供应商: 期货订购
标准整包数: 100
PHOENIX CONTACT 端子 - 线对板端子 5435815

5435815概述

    BCP-508-11 GY 印刷电路板连接器技术手册

    产品简介


    BCP-508-11 GY 是一款印刷电路板(PCB)连接器,主要用于电子设备中传输信号和电力。该连接器适用于多种应用场景,如工业控制、自动化系统、通信设备及其它高可靠性要求的场合。其主要功能包括电力和信号传输,保证电路系统的稳定运行。

    技术参数


    以下是该连接器的主要技术参数:
    | 参数 | 描述 |

    | 额定电流 | 12 A |
    | 额定电压 | III/2: 320 V, II/2: 630 V |
    | 位置数 | 11 |
    | 节距 | 5.08 mm |
    | 连接方式 | 螺钉连接 |
    | 颜色 | 信号灰 |
    | 接触表面 | 锡镀层 |
    | 最大负载电流 | 12 A(适用于2.5 mm²导线) |
    | 绝缘材料 | 尼龙PA |
    | 火焰等级 | UL 94 V0 |
    | 剥线长度 | 7 mm |
    | 紧固扭矩 | 最小:0.4 Nm,最大:0.5 Nm |
    | 导线截面积(实心) | 最小:0.2 mm²,最大:2.5 mm² |
    | 导线截面积(绞合) | 最小:0.2 mm²,最大:2.5 mm² |
    | AWG规格 | 最小:24,最大:12 |

    产品特点和优势


    BCP-508-11 GY 连接器具备多项独特功能和优势,使其在众多同类产品中脱颖而出:
    - 高效连接:通过螺钉连接方式确保稳定的电接触。
    - 高载流能力:可承受高达12 A的电流。
    - 良好绝缘性:采用尼龙PA绝缘材料,符合UL 94 V0标准。
    - 高可靠性:设计结构紧凑,便于安装和维护。
    - 广泛适用性:适用于多种工业控制和通信设备。

    应用案例和使用建议


    BCP-508-11 GY 主要应用于工业自动化控制系统和通信设备中,确保信号和电力的有效传输。在实际应用中,为了最大化其性能和可靠性,建议遵循以下几点使用建议:
    - 确保导线正确剥线长度,并拧紧至规定的紧固扭矩范围内。
    - 使用正确的导线截面积以避免过热。
    - 在复杂的多导线连接时,考虑使用带有塑料套管的双绞线端子。

    兼容性和支持


    BCP-508-11 GY 与大多数标准的印刷电路板兼容。制造商提供全面的技术支持和售后服务,包括产品文档下载、安装指南和技术咨询等。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方法:
    - 问题:无法达到规定的紧固扭矩
    - 解决方案:检查螺丝是否有足够的润滑,调整紧固工具到适当的扭矩设置。
    - 问题:导线剥线过长导致短路
    - 解决方案:严格按照技术手册中的剥线长度进行操作,并定期检查连接器状态。

    总结和推荐


    BCP-508-11 GY 印刷电路板连接器以其高性能、高可靠性及广泛的适用范围成为市场上极具竞争力的产品。其高效连接能力和良好的机械稳定性使其成为各类工业应用的理想选择。综合考虑其技术参数和应用场景,强烈推荐使用该产品以提高系统的整体性能和可靠性。

5435815参数

参数
长*宽*高 55.8mm(长度)*18.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
