3100305

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,微型端子,MT1,5,Phoenix Contact 菲尼克斯 标准 Din 导轨接线端子螺钉拧紧, 单层, 26 → 16 AWG灰色, 17.5A, MT 1.5 系列400 V0.14 → 1.5mm²
供应商型号: Q-3100305
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 3100305

3100305概述


    产品简介

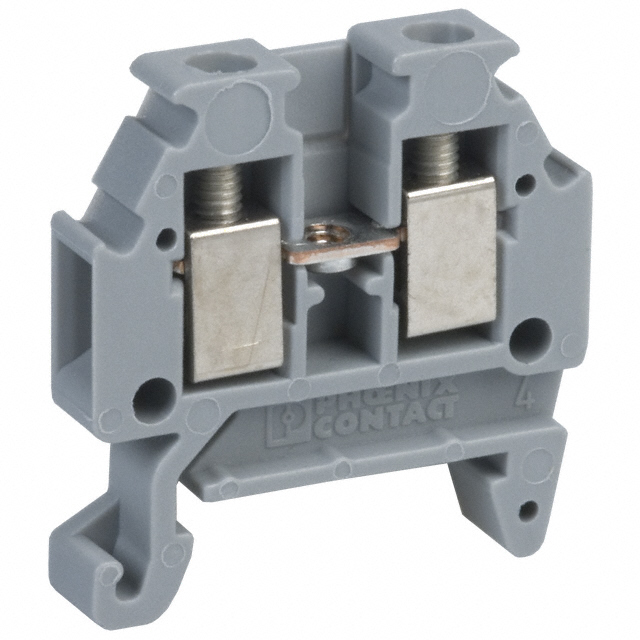

    MT 1,5 - 微型终端
    MT 1,5是一款设计紧凑、适用于自动化和工业控制系统的微型终端块。它主要用于连接导线、电缆和其它电气部件,确保安全可靠的电气连接。此款终端块的主要功能是提供稳定且易于安装的接线点,广泛应用于电力分配、信号传输和系统集成等领域。
    主要特点
    - 应用领域: 自动化控制系统、电力分配系统、工业控制设备、信号传输系统等。

    技术参数


    | 参数类别 | 具体数值 |

    | 额定电压 | 400 V |
    | 额定电流 | 17.5 A |
    | 导线截面积 | 0.14 mm² 至 1.5 mm² |
    | 螺丝连接 | M2 螺丝 |
    | 紧固力矩 | 0.22 - 0.25 Nm |
    | 绝缘等级 | 过电压类别 III |
    | 额定冲击电压 | 4 kV |
    | 最大功率损耗(额定条件下) | 0.56 W |
    | 额定温度范围(操作) | -60 °C 至 110 °C |
    | 尺寸 | 宽度:4.2 mm,高度:22 mm,深度:23.5 mm |

    产品特点和优势


    - 设计紧凑:MT 1,5 的宽度仅为 4.2 mm,极大地节省了空间,适合在狭窄的空间内安装。
    - 灵活的连接能力:可容纳 0.14 mm² 至 1.5 mm² 的导线,包括刚性和柔性导线,提高了其适用性。
    - 方便的安装:采用螺丝连接方式,并配备标准化的螺丝桥,便于快速安装和维护。
    - 广泛的认证:通过了多项国际认证,如IEC 60947-7-1、DNV、CSA、EAC、cULus 等,确保产品质量和可靠性。

    应用案例和使用建议


    应用案例
    MT 1,5 微型终端常用于铁路车辆、电力系统和自动化设备中,特别是在需要密集布线的场合。例如,在铁路车辆内部的配电柜中,多个 MT 1,5 终端可以并排安装在 DIN 铁轨上,形成高效的电气回路连接。
    使用建议
    - 在安装过程中,确保导线截面与螺丝连接适配良好,避免接触不良。
    - 使用合适的工具来紧固螺丝,以达到规定的紧固力矩(0.22 - 0.25 Nm),避免过度拧紧导致损坏。
    - 为提高安装效率,可以在安装前对导线进行标记,以明确每个连接点的位置。

    兼容性和支持


    - 兼容性:MT 1,5 可以安装在标准的 NS 15 DIN 铁轨上,与多种电气设备兼容。
    - 支持服务:Phoenix Contact 提供全面的技术支持和售后服务,包括产品咨询、故障排除和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 紧固力矩不足 | 使用适当的工具调整至推荐的紧固力矩。 |
    | 导线未正确固定 | 检查导线是否完全插入并紧固到位。 |
    | 接触不良 | 重新检查导线截面积和螺丝连接是否匹配,必要时更换导线或终端块。 |

    总结和推荐


    MT 1,5 微型终端凭借其紧凑的设计、灵活的连接能力和广泛的认证,成为一种高性能的电气连接解决方案。它不仅能够满足多种应用场景的需求,还具备良好的电气特性和可靠的机械性能。对于需要高效布线和安全连接的应用场景,强烈推荐使用 MT 1,5 微型终端。此外,Phoenix Contact 提供的优质售后服务进一步提升了产品的市场竞争力。

3100305参数

参数
长*宽*高 22mm*4.2mm*4.2mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3100305厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3100305数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3100305 3100305数据手册

3100305封装设计

查看详情并下载
Symbol
Footprint
3D Model
