1628492

厂牌: PHOENIX CONTACT

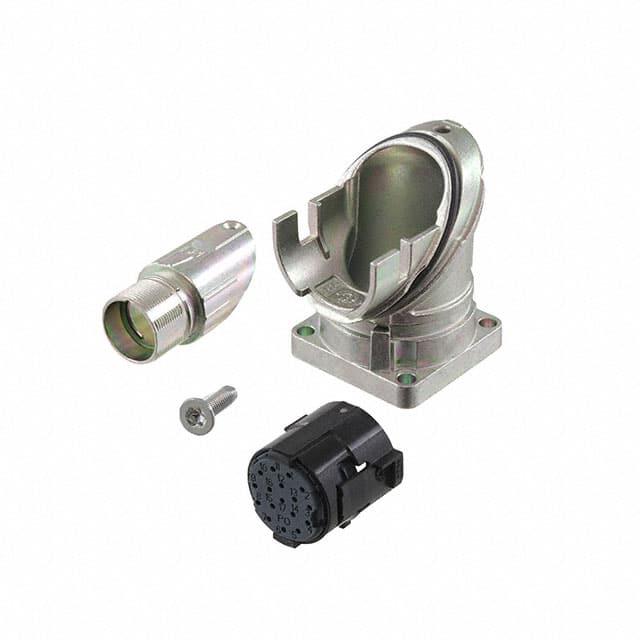

产品描述: 菲尼克斯,M23-17P1N8AA600S,设备连接器板前安装,Phoenix Contact M23圆形连接器插头, M23 PRO系列, 17芯, 正面安装, 压接, IP66,IP68
供应商型号: 1886838
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 触头 1628492

1628492概述

    M23-17P1N8AA600S Device Connector 技术手册解析

    1. 产品简介


    M23-17P1N8AA600S 是一款前装式设备连接器,专为 M23 PRO 标准设计,适用于标准和快速锁定系统。该连接器具有可旋转角型接口,便于安装和操作。主要应用于需要高可靠性和稳定性的工业自动化、轨道交通和机器人等领域。

    2. 技术参数


    - 环境温度:操作范围为 -40°C 到 125°C。
    - 绝缘体材料:PA 6.6。
    - 接线方式:压接方式。
    - 接点类型:插针型。
    - 应用:信号传输。
    - 接触点数量:17个。
    - 信号接触点直径:1mm。
    - 多股线截面积:最小 0.08 mm²,最大 1 mm²。
    - 额定电流(25°C时):每个信号接触点 8A。
    - 额定电压:信号接触点 125V。
    - 冲击电压等级:1.5kV。
    - 污染等级:3级。
    - 防护等级(插合时):IP66/IP68(2米/24小时)。
    - 端子类型:M23。
    - 外壳材料:GD-Zn。
    - 固定法兰尺寸:28mm x 28mm。
    - UL 认证:UL 认证编号 E335019,认证日期 20141210。
    - 额定电压:150V。
    - 额定电流:4.5A(UL)/3.5A(cUL)。
    - 导线尺寸:20mm²/AWG/kcmil。

    3. 产品特点和优势


    - 跨制造商兼容性:支持标准和快速锁定系统,提供通用解决方案。
    - 可靠性高:具备抗震结构,适合恶劣环境下的使用。
    - 现代设计:符合人体工程学,方便操作。

    4. 应用案例和使用建议


    - 应用案例:在工业自动化系统中作为信号传输连接器,适用于需要频繁插拔和抗震的场合。
    - 使用建议:
    - 确保连接器在规定的温度范围内使用。
    - 使用适当尺寸的导线进行压接,以确保良好的电气连接。
    - 在连接前检查防护等级是否满足现场要求。

    5. 兼容性和支持


    - 兼容性:与多种工业自动化设备兼容,适用于标准和快速锁定系统。
    - 支持:制造商提供详尽的用户文档和技术支持,可以通过官方网站获取更多信息。

    6. 常见问题与解决方案


    - 问题1:如何正确选择合适的导线尺寸?
    - 解决方案:参考手册中的导线尺寸范围(0.08 mm² 至 1 mm²),并根据实际需求选择合适规格的导线。
    - 问题2:连接器插拔次数过多导致松动怎么办?
    - 解决方案:确保每次插拔时都正确对齐,使用专用工具辅助插拔,减少磨损。

    7. 总结和推荐


    M23-17P1N8AA600S 连接器以其广泛的适用范围、可靠的性能和良好的用户体验成为市场上的一颗明星产品。它不仅能够适应严苛的工作环境,还能在众多应用场合中表现出色。鉴于其卓越的表现,我们强烈推荐将其用于各种高要求的工业自动化项目中。

1628492参数

参数
触头材料 -
触头端接 -
触头镀层厚度 -
类型 Push-Twist,Receptacle Housing
线规 -
触头类型 Crimp
触头镀层 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 袋装

1628492厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1628492数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1628492 1628492数据手册

1628492封装设计

查看详情并下载
Symbol
Footprint
3D Model
