1415291

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-E-M12MSK-4PE-M16XL/0,2,设备连接器板前安装,Sensor Cables/Actuator Cables 200mm(长度)
供应商型号: 651-1415291
供应商: Mouser
标准整包数: 1

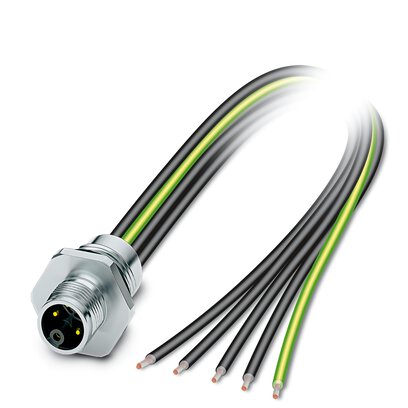

PHOENIX CONTACT D-Sub/D形连接器 - 触头 1415291

1415291概述

    # 高性能电子元器件技术手册:SACC-E-M12MSK-4PE-M16XL/0.2 连接器

    1. 产品简介


    SACC-E-M12MSK-4PE-M16XL/0.2 是一款用于设备侧的圆形连接器,适用于电源传输。其主要特点是紧凑设计和高功率传输能力,广泛应用于自动化控制设备、工业控制器和各种电子装置中。
    主要功能
    - 高功率传输:在有限的空间内实现高效电力传输。
    - 紧凑设计:适合空间受限的应用场合。
    - 易于安装:优化的XL型外壳轮廓便于操作。
    应用领域
    - 工厂自动化
    - 工业控制器
    - 电气设备工程

    2. 技术参数


    以下是该产品的关键技术参数:
    - 额定电压:630V(IEC 61076-2-101)
    - 额定电流:16A
    - 额定浪涌电压:6kV
    - 接触电阻:≤3mΩ
    - 绝缘电阻:≥100MΩ
    - 工作温度范围:固定安装 -40°C ... 105°C;柔性安装 -25°C ... 105°C
    - 保护等级:IP67
    - 电缆长度:0.2米
    - 电缆类型:PEX绞线,截面积为2.5mm²
    - 接头编码:K码
    - 螺纹类型:M12

    3. 产品特点和优势


    独特功能
    - 高功率传输:可在紧凑空间内传递高电流。
    - 易于安装:优化的XL外壳轮廓方便安装,符合19mm扳手尺寸标准。
    - 机械限制:保证长期稳定密封,防止过度拧紧。
    - 预装配:带有预装的绞线,方便即插即用。
    - 个性化定制:可根据客户需求提供不同长度的绞线。
    - 防水防尘:连接器侧的密封确保最佳防水防尘效果。
    市场竞争力
    - 兼容性:适合多种设备和应用场合,适用于工厂自动化系统和工业控制器。
    - 安全性能:内置屏蔽功能,可选配EMC螺母,提高传输安全性。

    4. 应用案例和使用建议


    使用场景
    该连接器适用于自动化生产线、工业机器人和各种设备的电源连接,特别是在空间受限且需要高可靠性的应用场合。
    使用建议
    - 在户外应用时,需额外保护以防止环境因素影响。
    - 运行时注意保护导体免受拉伸负荷。
    - 使用指定的配套连接器,避免不匹配导致故障。
    - 操作时必须由具备电气知识的专业人员进行,确保安全合规。

    5. 兼容性和支持


    该连接器与其他标准M12连接器和电气设备兼容,可与其他相关产品配套使用。制造商提供全方位的技术支持和售后服务,包括安装指导和维修服务。

    6. 常见问题与解决方案


    问题与解决方案
    - 问题:如何正确锁定连接器?
    - 解答:确认连接器已正确锁紧并固定。如有风险,使用保护帽达到IP54防护等级。
    - 问题:如何处理导线损坏?
    - 解答:更换受损导线,不可自行修复,以免造成安全隐患。
    - 问题:运行时连接器是否会发热?
    - 解答:正常运行时连接器会加热,可能需要贴上警告标识(如DIN EN ISO 13732-1:2008-12)。

    7. 总结和推荐


    综合评估
    - 优点:高功率传输、紧凑设计、易于安装、高可靠性。
    - 缺点:未提及明显的缺点,但适用条件和注意事项需严格遵守。
    推荐使用
    该连接器适用于要求高可靠性和紧凑设计的工业应用,特别是工厂自动化和电气控制系统。由于其广泛的兼容性和良好的技术支持,强烈推荐使用该产品。
    联系信息
    了解更多详情和购买,请访问 [Phoenix Contact官网](https://www.phoenixcontact.com)。
    通过本文,我们希望为您提供全面的产品信息和技术指南,帮助您更好地理解和使用SACC-E-M12MSK-4PE-M16XL/0.2连接器。

1415291参数

参数
触头端接 -
触头镀层厚度 -
类型 Sensor Cables/Actuator Cables
线规 -
触头类型 -
触头镀层 -
触头材料 -
长*宽*高 200mm(长度)
零件状态 在售
包装方式 散装

1415291厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1415291数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1415291 1415291数据手册
