1419991

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-SQ-M12MS-4CON-25F/0,5,设备连接器板前安装,Phoenix Contact 传感器执行器电缆, 4芯, M12转无终端接头
供应商型号: 7211226
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 触头 1419991

1419991概述


    产品简介

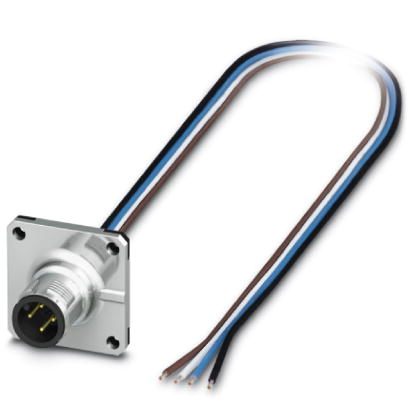

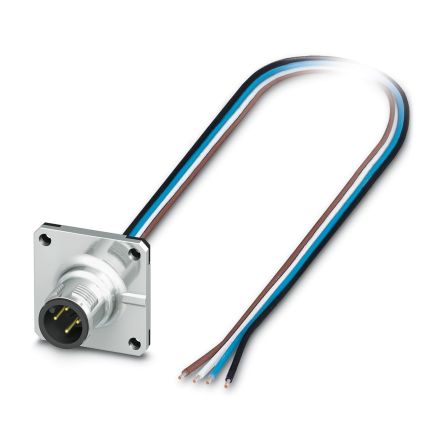

    本文介绍的是型号为SACC-SQ-M12MS-4CON-25F/0,5的针式插座,这是一款专为传感器和执行器设计的产品。该产品具有4芯、M12接口、A编码,并支持板前安装及方形法兰安装。预装有0.5米长的TPE绞线,导线规格为4×0.34 mm²。该产品主要用于传感器和执行器信号、数据和电源传输,适用于多种工业自动化设备中。

    技术参数


    - 电缆长度: 0.5 米
    - 防护等级: IP67
    - 环境温度:
    - 运行温度: -25 °C 至 85 °C (针式/孔式)
    - 非机械驱动: -40 °C 至 85 °C
    - 电气特性:
    - 额定电流: 4 A @ 40 °C
    - 额定电压: 250 V
    - 绝缘电阻: ≥ 100 MΩ
    - 位数: 4
    - 插拔周期: > 100
    - 导线规格:
    - 导线横截面: 0.34 mm²
    - 导线电阻: ≤ 57.6 mΩ/m
    - 导线绝缘材料: TPE
    - 导线材料: 镀锡铜绞线
    - 接触件材料:
    - 接触材料: 铜锌镀层
    - 接触表面: Ni/Au
    - 接触载体材料: PA 6.6
    - 安装类型: 板前安装、方形法兰安装
    - 连接方式: 单线

    产品特点和优势


    - 固定的安装孔: 4个固定孔,间距为2.7 mm,适合牢固安装。
    - 密封性: 带密封件,防止灰尘和湿气进入,保证连接器的长期稳定运行。
    - 预装绞线: 预装Litz线,便于即插即用。
    - 高度定制化: 可根据需求进行组装和绞线长度调整。
    - 标准化编码: 所有标准引脚分配,适用于信号、数据和功率传输。
    - 高传输安全性: 可选配EMC螺母,提供屏蔽连接以增强抗电磁干扰能力。
    - SPEEDCON速连技术: 快速连接,缩短接线时间。

    应用案例和使用建议


    此款针式插座广泛应用于工业自动化领域,如工业机器人、自动化生产线和智能控制柜等。例如,在一个自动化的装配线上,该针式插座可以连接传感器,以便实时监测生产状态和设备健康情况。另外,在某些高湿环境中,为确保连接可靠性,可以采取加装保护盖的方式提高防护等级。
    使用建议:
    - 在安装过程中,注意连接器的正确锁定和安装,确保连接的稳定性和电气性能。
    - 在特殊环境下使用时,可添加防护盖以提升防护等级。
    - 定期检查接线情况,避免由于过度磨损导致的故障。

    兼容性和支持


    该产品遵循IEC 61076-2-101标准,保证了与其他M12针式插头连接器的互操作性。制造商提供了全面的技术支持,包括安装指导、维护手册和技术咨询。

    常见问题与解决方案


    1. 问题: 如何判断连接器是否安装到位?
    - 解决方案: 通过视觉检查,确保连接器锁紧到位,并通过手动轻轻拉拽确认其稳定性。
    2. 问题: 连接器出现接触不良怎么办?
    - 解决方案: 检查连接器是否有损坏或污染,必要时重新安装或更换新的连接器。
    3. 问题: 线缆损坏如何处理?
    - 解决方案: 更换导线材料为镀锡铜绞线的新线缆,以保持良好的导电性能和机械强度。

    总结和推荐


    这款SACC-SQ-M12MS-4CON-25F/0,5针式插座凭借其坚固的机械结构、高效的信号传输能力和优异的环境适应性,在众多应用场景中表现出色。特别是其高防护等级和丰富的配置选项,使其成为工业自动化领域的理想选择。因此,强烈推荐用于需要稳定、可靠连接的各种传感器和执行器系统。

1419991参数

参数
触头类型 Pin (Male)
触头镀层
触头材料 -
触头端接 -
触头镀层厚度 -
类型 Circular Metric Connectors
线规 -
长*宽*高 500mm(长度)
零件状态 在售
包装方式 散装

1419991厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1419991数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1419991 1419991数据手册

1419991封装设计

查看详情并下载
Symbol
Footprint
3D Model
